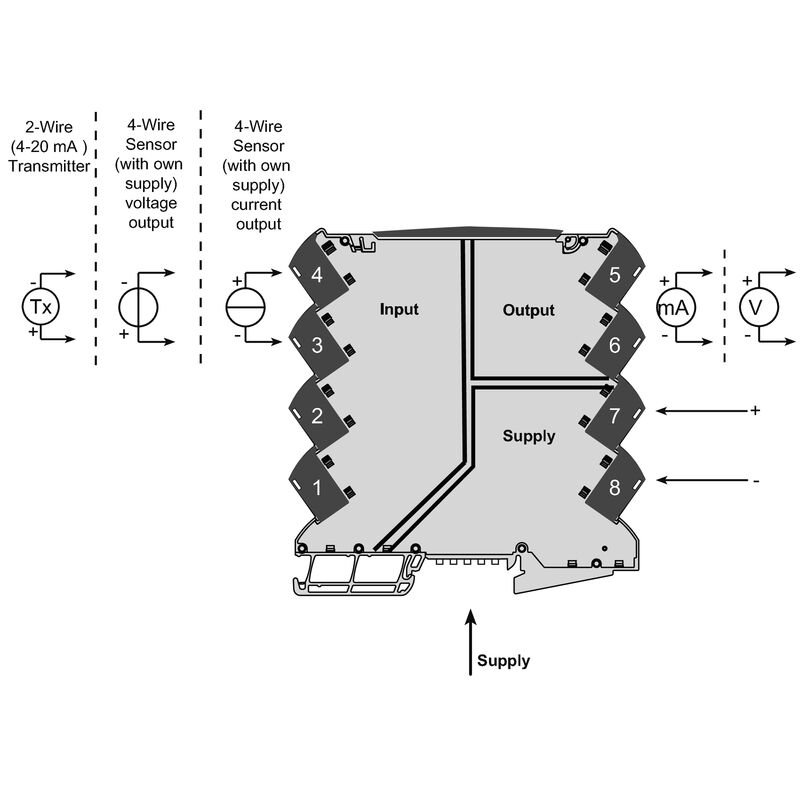

Connection diagram
ACT20M-AI-AO-S
Dimensional drawing
ACT20M-AI-AO-S
ACT20M-AI-AO-S
ACT20M-AI-AO-S

ACT20M-AI-AO-S

Amplificador de aislamiento analógico, configurable, con alimentación de sensor, Entrada : I / U, Salida : I / U

N.º de artículo 1176000000
Descargar hoja de datos Soporte técnico Soporte de software Descargas de productos
Accesorios 4 Productos relacionados 11
Datos generales para pedido Dimensiones y pesos Temperaturas Probabilidad de avería Conformidad medioambiental del producto Entrada Salida Datos generales Coordenadas de aislamiento Datos para aplicaciones Ex (ATEX) Datos de conexión Conformidad con los requisitos de CEM y homologaciones Indicación importante Imágenes del producto Clasificaciones Bases de licitación Homologaciones

Datos generales para pedido

Versión
Amplificador de aislamiento analógico, configurable, con alimentación de sensor, Entrada : I / U, Salida : I / U
Código
1176000000
Tipo
ACT20M-AI-AO-S
GTIN (EAN)
4032248970063
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
114,3  mm
Profundidad (pulgadas)
4,5  inch
Altura
112,5  mm
Altura (pulgadas)
4,429  inch
Anchura
6,1  mm
Anchura (pulgadas)
0,24  inch
Peso neto
80  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-25 °C...70 °C
Humedad a temperatura de servicio
0...95 % (sin condensación)
Humedad
40°C / 93% de humedad relativa, sin condensación

Probabilidad de avería

SIL según IEC 61508
Ninguno
MTBF
78.572  a

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Entrada

Alimentación del sensor
> 17 V DC a 20 mA
Caída de tensión, entrada de corriente
<1,5 V
Corriente de entrada
configurable
0...20 mA
4…20mA
Número de entradas
1
Resistencia de entrada corriente
70 Ω
Resistencia de entrada tensión
> 500 kΩ
Sensor
Fuente de tensión
Fuente de corriente
2-wire transmitter (without own power supply)
Tensión de entrada
configurable
0(2)…10 V
0(1)…5 V

Salida

Corriente de resistencia de carga
≤ 600 Ω
@ max 23mA
Corriente de salida
configurable
0...20 mA
4...20 mA
Frecuencia límite (-3 dB)
100 Hz
Número de salidas
1
Resistencia de carga tensión
≥ 10 kΩ
Tensión de salida, observacione
configurable
0(2)...10 V
0(1)...5 V
Tipo
activo
el control conectado debe ser pasivo

Datos generales

Altitud de funcionamiento
≤ 2000 m
Carril
TS 35
Coeficiente de temperatura
≤ 0,01 % / °C

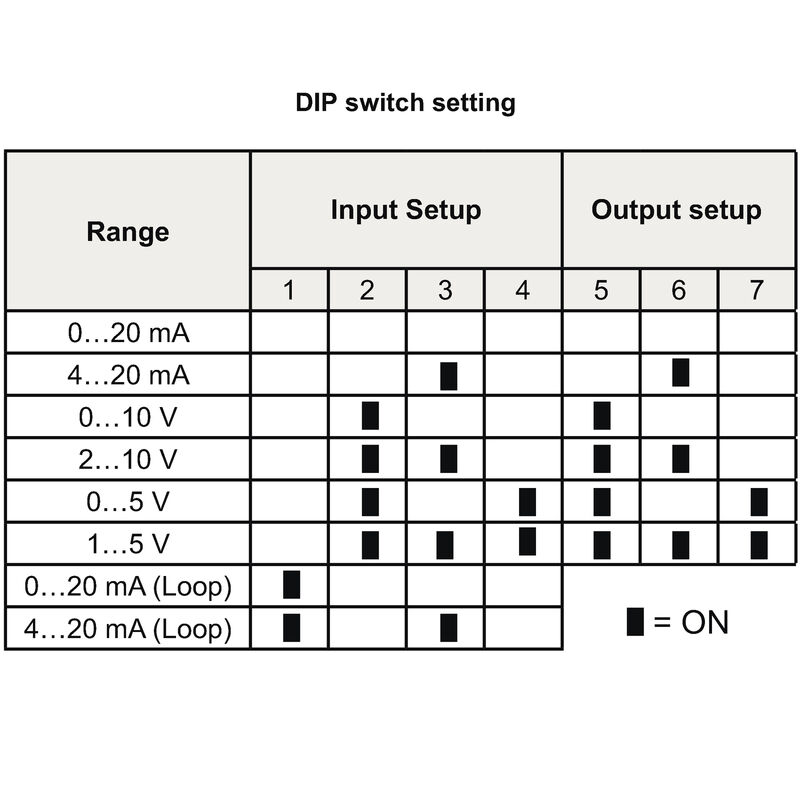

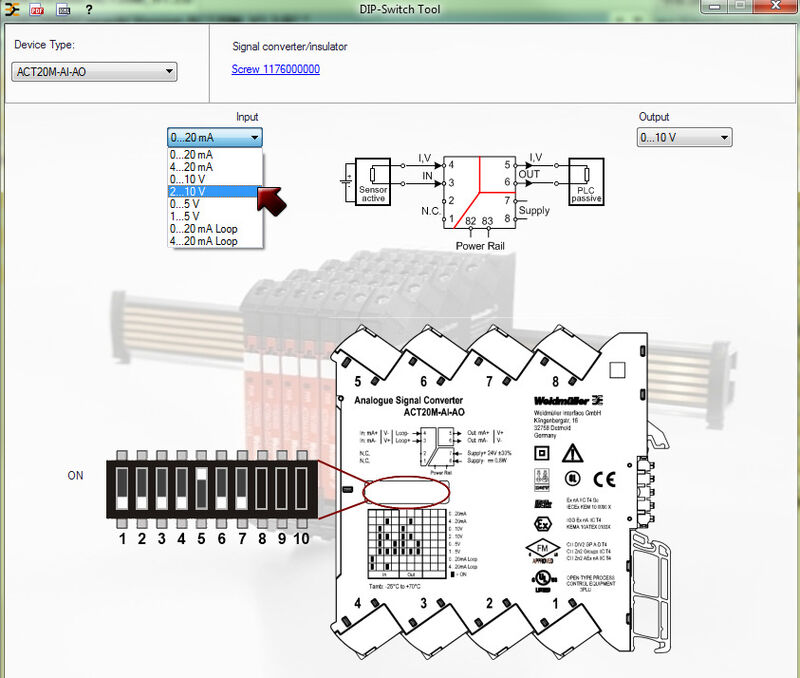

Configuración
Microswitch
Consumo de corriente tip.
0,84  W
Consumo máx. de corriente
1,2  W
Delivery state
  • Setting parameters:
    Entrada
  • Configuración:
    0...20 mA
  • Setting parameters:
    Salida
  • Configuración:
    0...20 mA
Delivery state
Input: 0...20 mA // Output: 0...20 mA
Potencia admitida nominal
1,2  VA
Precisión
< 0,05 % del rango de medición
Separación galvánica
Separador de 3 vías
Tensión de alimentación
24 V DC ± 30 % en el borne o mediante el bus de carril CH20M
Tiempo de respuesta
≤ 7 ms
Tipo de protección
IP20

Coordenadas de aislamiento

Categoría de sobretensión
II
Grado de polución
2
Normas EMC
EN 61326-1
Separación galvánica
Separador de 3 vías
Tensión de aislamiento
2,5 kVeff /1 min.
Tensión nominal
300 Veff

Datos para aplicaciones Ex (ATEX)

identificar
II 3 G Ex nA IIC T4 Gc
Lugar de instalación
Dispositivo instalado en área segura, zona 2

Datos de conexión

Tipo de conexión
Conexión brida-tornillo
Par de apriete, min.
0,4  Nm
Par de apriete, max.
0,6  Nm
Sección de embornado, conexión nominal
2,5  mm²
Sección de embornado, mín.
0,5  mm²
Sección de embornado, máx.
2,5  mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 14

Conformidad con los requisitos de CEM y homologaciones

Normas
IEC 61010-1
Normas EMC
EN 61326-1

Indicación importante

Información de producto
El amplificador separador DC configurable ACT20M-AI-AO-S aísla y convierte señales analógicas estándar. Convierte una señal de entrada analógica linealmente en una señal de salida analógica y con separación galvánica. La entrada también puede utilizarse como bucle de corriente activo (la corriente en bucle la suministra el equipo). La alimentación eléctrica está aislada galvánicamente de la entrada y la salida (separación de 3 vías) mediante cable directo o el bus de carril Weidmüller.

El amplificador separador DC configurable ACT20M-AI-2AO-S ofrece la misma funcionalidad, pero cuenta con 2 salidas separadas galvánicamente (separación de 4 vías).

Imágenes del producto

Dibujo leyenda-08
.

Clasificaciones

ETIM 6.0
EC002653
ETIM 7.0
EC002653
ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 9.0
27-21-01-20
ECLASS 9.1
27-21-01-20
ECLASS 10.0
27-21-01-20
ECLASS 11.0
27-21-01-20
ECLASS 12.0
27-21-01-20
ECLASS 13.0
27-21-01-20
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Bases de licitación

Especificación larga

Amplificador separador universal de señales normalizadas
Amplificadores separadores de señales de 1 canal de 6,1 mm de ancho, con fuente de alimentación externa,
para la transmisión y separación de señales de corriente DC 0/4 - 20 mA y señales de tensión
0/2 - 10 V // 0/1 - 5 V. Señales de entrada y salida se pueden configurar mediante microswitch.

Carcasas para montaje sobre carril TS35
Dimensiones: largo/ancho/alto 114,3/ 6,1/ 112,5 mm
Conexión brida-tornillo/ sección nominal 2,5 mm2
Grado de protección: IP 20

Entrada                         0/4 - 20 mA
                                      0/2 - 10 V o 0/1 - 10 V
Salida                                             0/4 - 20 mA
                                      0/2 - 10 V o 0/1 - 5 V
Resistencia de carga             < 600 Ohm/ Strom/> 10 kOhm/ Tensión
Error de transmisión             < 0,05 % v. E.
Frecuencia límite 100 Hz
Energía auxiliar                                     24 V DC +/- 30 %
Pérdida de potencia aprox. 0,8 W
Rango de
temperatura ambiente -25 °C - +70 °C

Separación           EN 61010-1, separación de 3 vías de hasta 2,5 kV AC/DC entre todos los circuitos
Tensión de prueba                 2,5 kV entrada contra salida contra energía auxiliar
Tensión
nominal                      300 V AC/DC en la categoría de sobretensión II y grado de polución 2
Homologaciones cULus, FM Div2, ATEX zona 2, DNV, GL




Tipo                                                             ACT20M-AI-AO-S


Especificación corta

Amplificador separador universal de señales normalizadas
Amplificadores separadores de señales de 1 canal de 6,1 mm de ancho, con fuente de alimentación externa,
para la transmisión y separación de señales de corriente DC 0/4 - 20 mA y señales de tensión
0/2 - 10 V // 0/1 - 5 V. Señales de entrada y salida se pueden configurar mediante microswitch.
