Propiedades

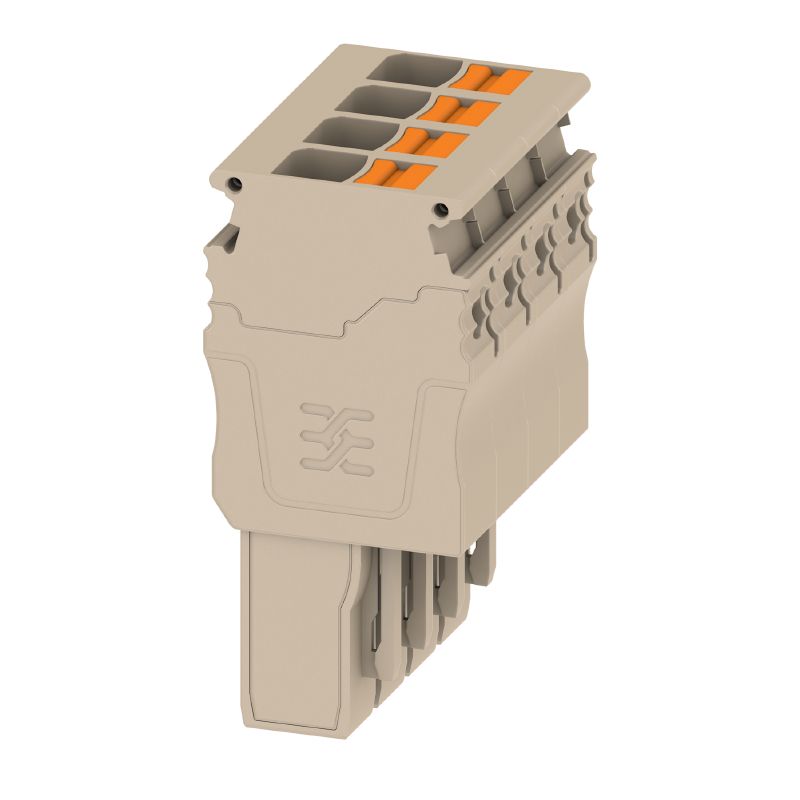

| Versión | Conector macho, 6 mm², 500 V, 30 A, Número de polos: 4, beige |
| Código | 2829060000 |
| Tipo | APG 6/4 |
| GTIN (EAN) | 4064675382768 |
| Cantidad | 25 Pieza |
| Profundidad | 51 mm |
| Profundidad (pulgadas) | 2,008 inch |
| Altura | 24 mm |
| Altura (pulgadas) | 0,945 inch |
| Anchura | 32,4 mm |
| Anchura (pulgadas) | 1,276 inch |
| Peso neto | 30,4 g |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | beige |
| Color componentes de accionamiento | naranja |
| Grado inflamabilidad según UL 94 | V-0 |
| Tapa final obligatoria | No |
| Número de potenciales | 4 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 4 |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| enclavable | No |
| Lados abiertos | cerrado |
| Tipo de montaje | insertado |
| Calibre según 60 947-1 | A5 |
| Dimens. caña destornillador | 1,0 x 5,5 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 12 mm |
| Número de conexiones | 4 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 8 |
| Sección de conexión del conductor, flexible, max. | 6 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 6 mm² |
| Sección de embornado, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 6 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 6 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 6 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 6 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | PUSH IN |
| Corriente Gr B (CSA) | 29 A |
| Corriente Gr C (CSA) | 29 A |
| Corriente Gr D (CSA) | 5 A |
| Núm. de certificación (CSA) | 200039-80099474 |
| Sección máx. del conductor (CSA) | 8 AWG |
| Sección mín. del conductor (CSA) | 22 AWG |
| Tensión Gr B (CSA) | 300 V |
| Tensión Gr C (CSA) | 300 V |
| Tensión Gr D (CSA) | 600 V |
| Normas | Según IEC 60947-7-1 |
| Número de polos | 4 |
| Sección de conexión del conductor AWG, min. | AWG 22 |
| Sección de conexión del conductor AWG, máx. | AWG 8 |
| Sección nominal | 6 mm² |
| Tensión nominal | 500 V |
| Tensión nominal para bornes contiguos | 500 V |
| Tensión nominal DC | 500 V |
| Intensidad nominal | 30 A |
| Corriente en conductor máximo | 30 A |
| Normas | Según IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 0,78 mΩ |
| Sobretensión de choque nominal | 8 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 1,31 W |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente Gr B (cURus) | 29 A |
| Corriente Gr C (cURus) | 29 A |
| Corriente Gr D (cURus) | 5 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 8 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 22 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 8 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 22 AWG |
| Tensión Gr B (cURus) | 300 V |
| Tensión Gr C (cURus) | 300 V |
| Tensión Gr D (cURus) | 600 V |
| Homologación/certificado/documento de conformidad |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_256356)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_256358) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305069) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2829060000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
