Propiedades
| Versión | Borne de paso, PUSH IN, Conexión enchufable, 1.5 mm², 500 V, 17.5 A, azul |
| Código | 2482210000 |

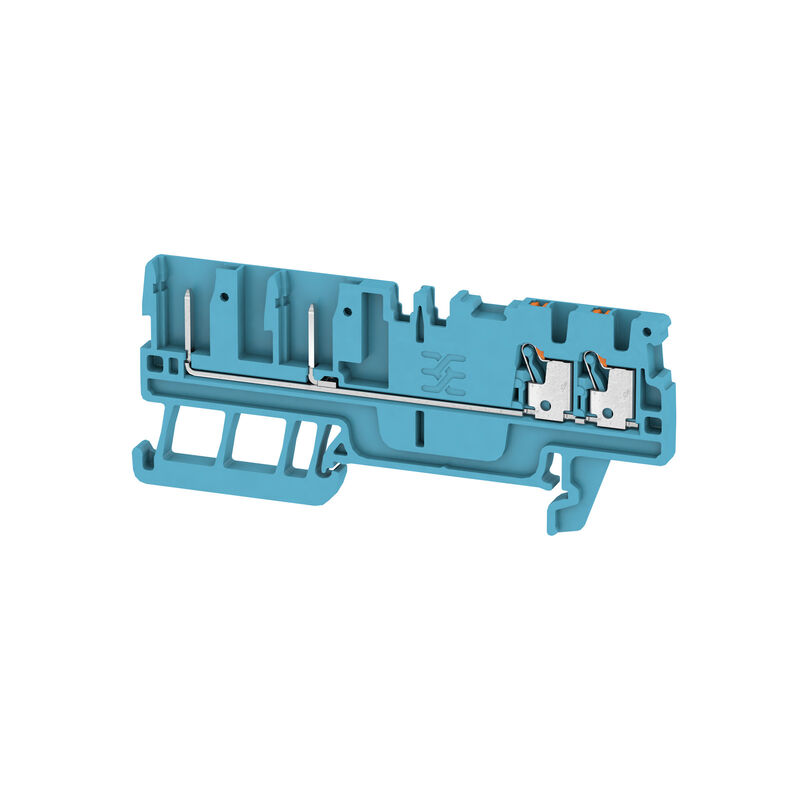

| Tipo | APGTB 1.5 FT 4C/2 BL |
| GTIN (EAN) | 4050118494273 |
| Cantidad | 50 Pieza |
| Profundidad | 33,5 mm |
| Profundidad (pulgadas) | 1,319 inch |
| Profundidad incl. carril DIN | 34,5 mm |
| Altura | 80 mm |
| Altura (pulgadas) | 3,15 inch |
| Anchura | 3,5 mm |
| Anchura (pulgadas) | 0,138 inch |
| Peso neto | 6,085 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Color | azul |
| Color componentes de accionamiento | naranja |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (ATEX) | TUEV16ATEX7940U |
| Núm. de certificación (IECEX) | IECEXTUR16.0046U |
| Tensión máx. (ATEX) | 500 V |
| Corriente (ATEX) | 10.5 A |
| Sección máx. del conductor (ATEX) | 1.5 mm² |
| Tensión máx. (IECEx) | 500 V |
| Corriente (IECEX) | 10.5 A |
| Sección máx. del conductor (IECEX) | 1.5 mm² |
| Caracterización EN 60079-7 | Ex ec II C Gc |
| Etiqueta Ex 2014/34/UE | II 3 G D |
| Tapa final obligatoria | Sí |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 4 |
| Número de potenciales por piso | 1 |
| Pisos internos puenteados | No |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| con espiga de sujeción | No |
| enclavable | No |
| Indicación de montaje | Carril |
| Lados abiertos | derecha |
| Tipo de fijación | enclavado |
| Tipo de montaje | TS 35 |
| Versión a prueba de explosivos | No |
| Tipo de conexión, conexión adicional | PUSH IN |
| Calibre según 60 947-1 | A1 |
| Dimens. caña destornillador | 0,4 x 2,0 mm |
| Dirección de conexión | arriba |
| Longitud de desaislado | 8 mm |
| Número de conexiones | 4 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Sección de conexión del conductor, flexible, max. | 1,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección de embornado, máx. | 1,5 mm² |
| Sección de embornado, mín. | 0,14 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 1,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 1 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 1,5 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 1,5 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión |
PUSH IN
Conexión enchufable |
| Tipo de conexión 2 | Conexión enchufable |
| Corriente Gr B (CSA) | 13 A |
| Corriente Gr C (CSA) | 13 A |
| Corriente Gr D (CSA) | 5 A |
| Núm. de certificación (CSA) | 200039-70089609 |
| Sección máx. del conductor (CSA) | 14 AWG |
| Sección mín. del conductor (CSA) | 26 AWG |
| Tensión Gr B (CSA) | 300 V |
| Tensión Gr C (CSA) | 300 V |
| Tensión Gr D (CSA) | 600 V |
| Indicación de montaje | Carril |
| Normas | Según IEC 60947-7-1 |
| Sección de conexión del conductor AWG, min. | AWG 26 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Función PEN | No |
| Sección nominal | 1,5 mm² |
| Tensión nominal | 500 V |
| Tensión nominal DC | 500 V |
| Intensidad nominal | 17,5 A |
| Corriente en conductor máximo | 17,5 A |
| Normas | Según IEC 60947-7-1 |
| Resistencia de paso según IEC 60947-7-x | 1,83 mΩ |
| Sobretensión de choque nominal | 6 kV |
| Pérdida de potencia según la norma IEC 60947-7-x | 0,56 W |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Corriente Gr B (cURus) | 13 A |
| Corriente Gr C (cURus) | 13 A |
| Corriente Gr D (cURus) | 5 A |
| Núm. de certificación (cURus) | E60693 |
| Sección del conductor Cableado de campo máx. (cURus) | 14 AWG |
| Sección del conductor Cableado de campo mín. (cURus) | 26 AWG |
| Sección del conductor Cableado de fábrica máx. (cURus) | 14 AWG |
| Sección del conductor Cableado de fábrica mín. (cURus) | 26 AWG |
| Tensión Gr B (cURus) | 300 V |
| Tensión Gr C (cURus) | 300 V |
| Tensión Gr D (cURus) | 600 V |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105819)
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_47988) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66195) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2482210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2482210000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2482210000&norm=0) |
| Pliego de condiciones |
[Klippon® Connect 2482210000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76117)
[Klippon® Connect 2482210000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76118) |
| Documentación del usuario |
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI APGTB 1.5 FT 4C/2](https://mdcop.weidmueller.com/mediadelivery/asset/900_105830) [User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| Información de seguridad | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| Homologaciones |          |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
