Propiedades

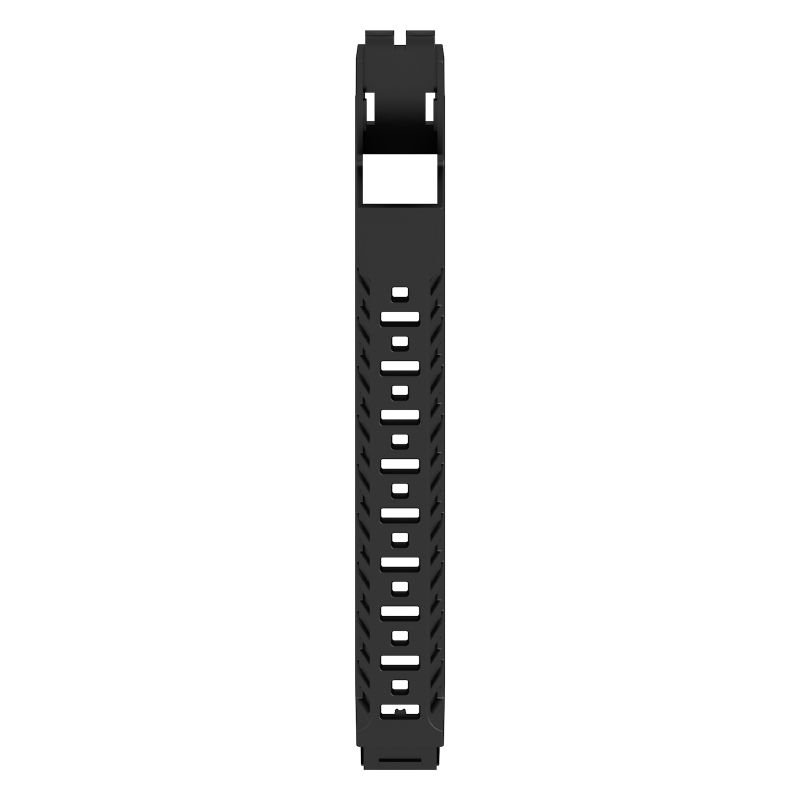

| Versión | Elemento lateral, OMNIMATE Housing - Serie CH20M negro, Elemento lateral, Anchura: 12.5 mm |
| Código | 1104210000 |
| Tipo | CH20M12 S PSCSC BK 2010 |
| GTIN (EAN) | 4032248878772 |
| Cantidad | 14 Pieza |
| Profundidad | 105,5 mm |
| Profundidad (pulgadas) | 4,154 inch |
| Altura | 22,8 mm |
| Altura (pulgadas) | 0,898 inch |
| Anchura | 12,5 mm |
| Anchura (pulgadas) | 0,492 inch |
| Peso neto | 7,76 g |
| Gama de temperaturas de servicio | -40 °C...120 °C |
| Humedad | 5 - 93 % de humedad relativa, Tu = 40 °C, sin condensación |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Grado inflamabilidad según UL 94 | V-0 |
| Grupo de materiales aislantes | I |
| Material | Plástico |
| Materiales aislantes | PA 66 GF 30 |
| Superficie | no probado |
| Índice de resistencia al encaminamiento eléctrico (CTI) | 600 ≤ CTI |
| Capacidad de sellado | No |
| Carta de colores (similar) | RAL 9011 |
| Color | negro |
| Tipo de protección | IP20 en funcionamiento |
| Escotadura como preparación para puerto funcional integrada | No |
| Número de aberturas de ventilación | 2 |
| Número de enchufes para conectores hembra | 1 |
| Número de niveles de conexión | 1 |
| Número de polos, máx. | 2 |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70145) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1104210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1104210000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Conformidad |
