CLA. HDC HD 25 FC

HDC - Conector, Hembra, 250 V, 10 A, Número de polos: 25, Conexión crimpada, Grupo: 5

N.º de artículo 1650820000

Propiedades

Datos generales para pedido

Versión	HDC - Conector, Hembra, 250 V, 10 A, Número de polos: 25, Conexión crimpada, Grupo: 5
Código	1650820000
Tipo	HDC HD 25 FC
GTIN (EAN)	4008190299446
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	73 mm
Profundidad (pulgadas)	2,874 inch
Altura	33,8 mm
Altura (pulgadas)	1,331 inch
Anchura	23 mm
Anchura (pulgadas)	0,906 inch
Peso neto	33,44 g

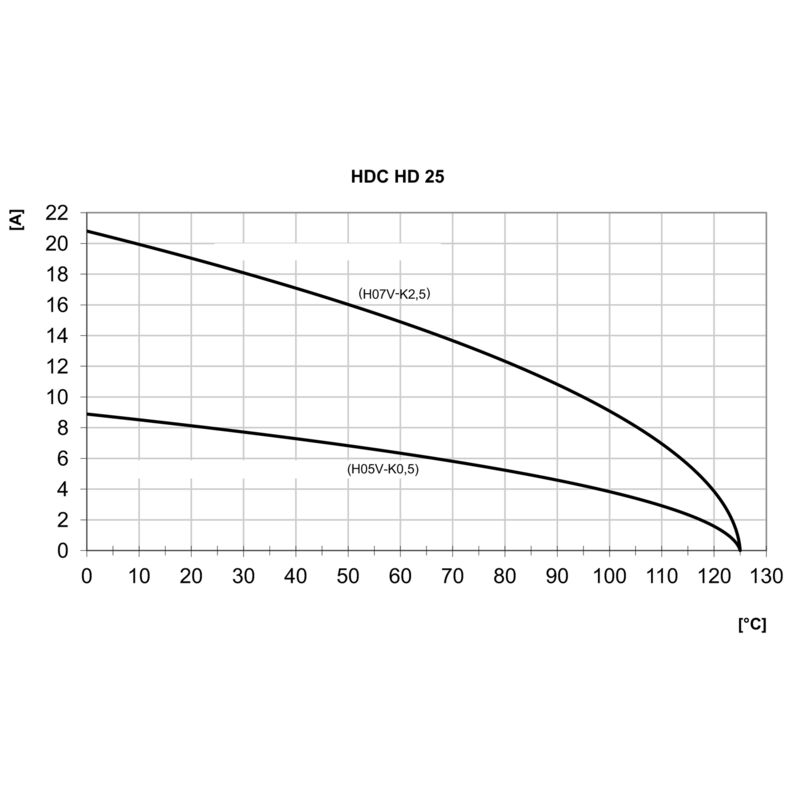

Temperaturas

Temperatura límite

-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	Potassium perfluorobutane sulfonate 29420-49-3
SCIP	1609748e-c278-4c9b-b3d1-e6215d2988cd
Resistencia química	Sustancia: Acetona Resistencia química: Resistente Sustancia: Amoniaco, acuoso Resistencia química: Con resistencia limitada Sustancia: Gasolina Resistencia química: Resistente Sustancia: Benceno Resistencia química: Resistente Sustancia: Gasóleo Resistencia química: Con resistencia limitada Sustancia: Ácido acético, concentrado Resistencia química: Resistente Sustancia: Hidróxido de potasio Resistencia química: Con resistencia limitada Sustancia: Metanol Resistencia química: Con resistencia limitada Sustancia: Aceite de motor Resistencia química: Con resistencia limitada Sustancia: Lejía, diluida Resistencia química: Resistente Sustancia: Hidrofluorocarbonos Resistencia química: Con resistencia limitada Sustancia: Uso exterior Resistencia química: Con resistencia limitada

Dimensiones

Altura conector hembra	33,8 mm
Anchura	23 mm
Longitud, base	73 mm

Datos generales

Baja emisión de humos según DIN EN 45545-2	Sí
BG	5
ciclos de enchufado Ag	≥ 500
ciclos de enchufado Au	≥ 500
Color	beige
Corriente nominal (cUR)	Sección de conexión del conductor AWG: AWG 14 Corriente nominal: 10 A Sección de conexión del conductor AWG: AWG 16 Corriente nominal: 7 A Sección de conexión del conductor AWG: AWG 18 Corriente nominal: 7 A Sección de conexión del conductor AWG: AWG 20 Corriente nominal: 2,75 A Sección de conexión del conductor AWG: AWG 22 Corriente nominal: 2,75 A Sección de conexión del conductor AWG: AWG 24 Corriente nominal: 2,75 A
Corriente nominal (DIN EN 61984)	10 A
Corriente nominal (UR)	Sección de conexión del conductor AWG: AWG 14 Corriente nominal: 10 A Sección de conexión del conductor AWG: AWG 16 Corriente nominal: 7 A Sección de conexión del conductor AWG: AWG 18 Corriente nominal: 7 A Sección de conexión del conductor AWG: AWG 20 Corriente nominal: 2,75 A Sección de conexión del conductor AWG: AWG 22 Corriente nominal: 2,75 A Sección de conexión del conductor AWG: AWG 24 Corriente nominal: 2,75 A
Grado de polución	3
Grado inflamabilidad según UL 94	V-0
Grupo	5
Grupo de materiales aislantes	IIIa
Material	aleación de cobre
Materiales aislantes	Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias)
Número de polos	25
Resistencia de aislamiento	10¹⁰ Ω
Resistencia de paso	≤4 mΩ
Sección de conexión del conductor	2,5 mm²
Serie	HD
Sobretensión de choque nominal (DIN EN 61984)	4 kV
Tensión nominal (DIN EN 61984)	250 V
Tensión nominal según UL/CSA	600 V AC/DC
Tipo	Hembra
Tipo de conexión	Conexión crimpada

Datos de conexión PE

Dimens. caña destornillador pala plana (conexión PE)	SD 0,6 x 3,5 SD 0,8 x 4,0
Longitud de desaislado, PE en un lado	10 mm
Par de apriete mín. PE en un lado	1,2 Nm
Par de apriete, máx. PE en un lado	1,5 Nm
Sección de conexión del conductor AWG (PE), máx.	AWG 14
Sección de conexión del conductor AWG (PE), mín.	AWG 20
Sección nominal	2,5 mm²
Tipo de conexión PE	Conexión brida-tornillo
Tornillo de fijación	M 4

Versión

BG	5
Grupo	5
Longitud de desaislado, conexión nominal	8 mm
Material	aleación de cobre
Resistencia de paso	≤4 mΩ
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 14
Sección de conexión del conductor, flexible, max.	2,5 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de conexión del conductor, max.	2,5 mm²
Sección de conexión del conductor, min.	0,14 mm²
Sección de conexión del conductor, rígido, max.	2,5 mm²
Sección de conexión del conductor, rígido, min.	0,5 mm²
Tipo de conexión	Conexión crimpada

Descargas

Homologación/certificado/documento de conformidad	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73341)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1650820000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1650820000)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC000438
ETIM 7.0	EC000438
ETIM 8.0	EC000438
ETIM 9.0	EC000438
ECLASS 9.0	27-44-02-05
ECLASS 9.1	27-44-02-05
ECLASS 10.0	27-44-02-05
ECLASS 11.0	27-44-02-05
ECLASS 12.0	27-44-02-05
ECLASS 13.0	27-44-02-05
ECLASS 14.0	27-44-02-05

Homologaciones

Homologaciones	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E92202
