Propiedades
Versión | Cable de sistema, PushPull Power, PushPull Power, PUR, 10 m |
Código | 1403680100 |

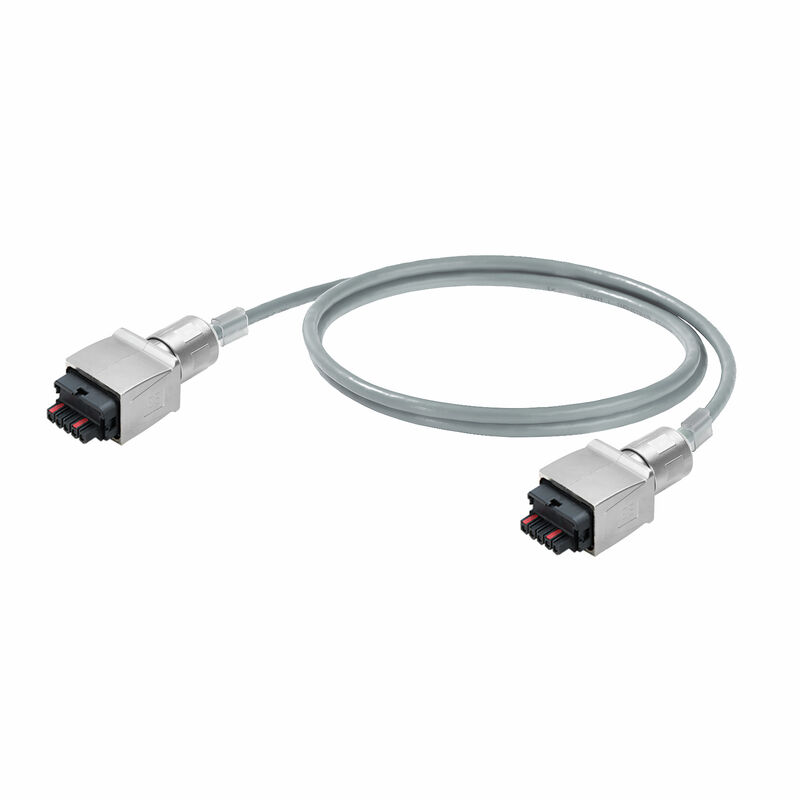

Tipo | IE-CSPD5US0100VAPVAP-X |
GTIN (EAN) | 4050118205268 |
Cantidad | 1 Pieza |
Longitud | 10 m |
Longitud (pulgadas) | 393,701 inch |
Peso neto | 1.399 g |
Temperatura de almacenamiento | -50 °C...80 °C |
Temperatura de servicio | -40 °C...80 °C |
Temperatura de colocación | -40 °C...80 °C |
Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
REACH SVHC | No SVHC above 0.1 wt% |
Capacidad de carga a 50 °C | 16 A |
Tensión nominal | 24 V |
Conector norma | conforme con la especificación PROFINET |
Conector norma | conforme con la especificación PROFINET |
Aislamiento | TPE |
Apantallamiento | no apantallado |
Color de revestimiento | Gris (similar a RAL 7001) |
Diámetro de la funda, max. | 9 mm |
Material del conductor | Conductor de cobre sin aislamiento |
Material del revestimiento | PUR |
Número de conductores | 5 |
Sección | 5*1,5 mm² |
Sección de conexión del conductor AWG, máx. | AWG 16 |
Halógenos | No |
Radio de flexión, mín., Único | 5 x diámetro del cable |
Retardo de llama | Según IEC 60332-1-2 |
Clavija de conexión derecha | PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado |
Clavija de conexión izquierda | PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado |
Clavija de conexión izquierda | PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado |
Clavija de conexión derecha | PushPull Power, IP67, contacto hembra, recto, conector, Fundición inyectada de cinc, no apantallado |
Documentación del usuario |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
Folletos |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
ETIM 6.0 | EC000993 |
ETIM 7.0 | EC003248 |
ETIM 8.0 | EC003248 |
ETIM 9.0 | EC003248 |
ECLASS 9.0 | 27-06-20-01 |
ECLASS 9.1 | 27-06-23-90 |
ECLASS 10.0 | 27-06-01-05 |
ECLASS 11.0 | 27-06-01-05 |
ECLASS 12.0 | 27-06-01-05 |
ECLASS 13.0 | 27-06-01-05 |
ECLASS 14.0 | 27-06-01-05 |
ROHS | Conformidad |
