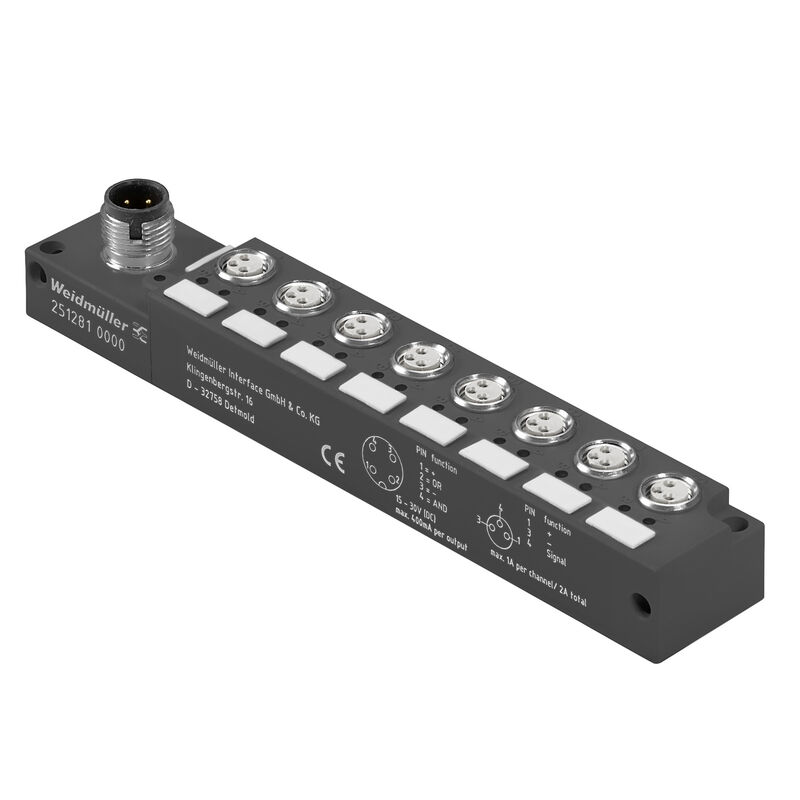

SAI-08L-VP12-3A-M08L-LOG
SAI-08L-VP12-3A-M08L-LOG

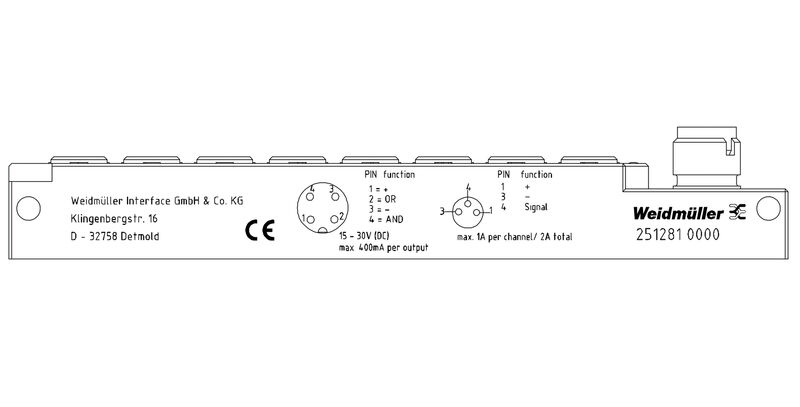

Detailzeichnung
SAI-08L-VP12-3A-M08L-LOG
Maßzeichnung
SAI-08L-VP12-3A-M08L-LOG

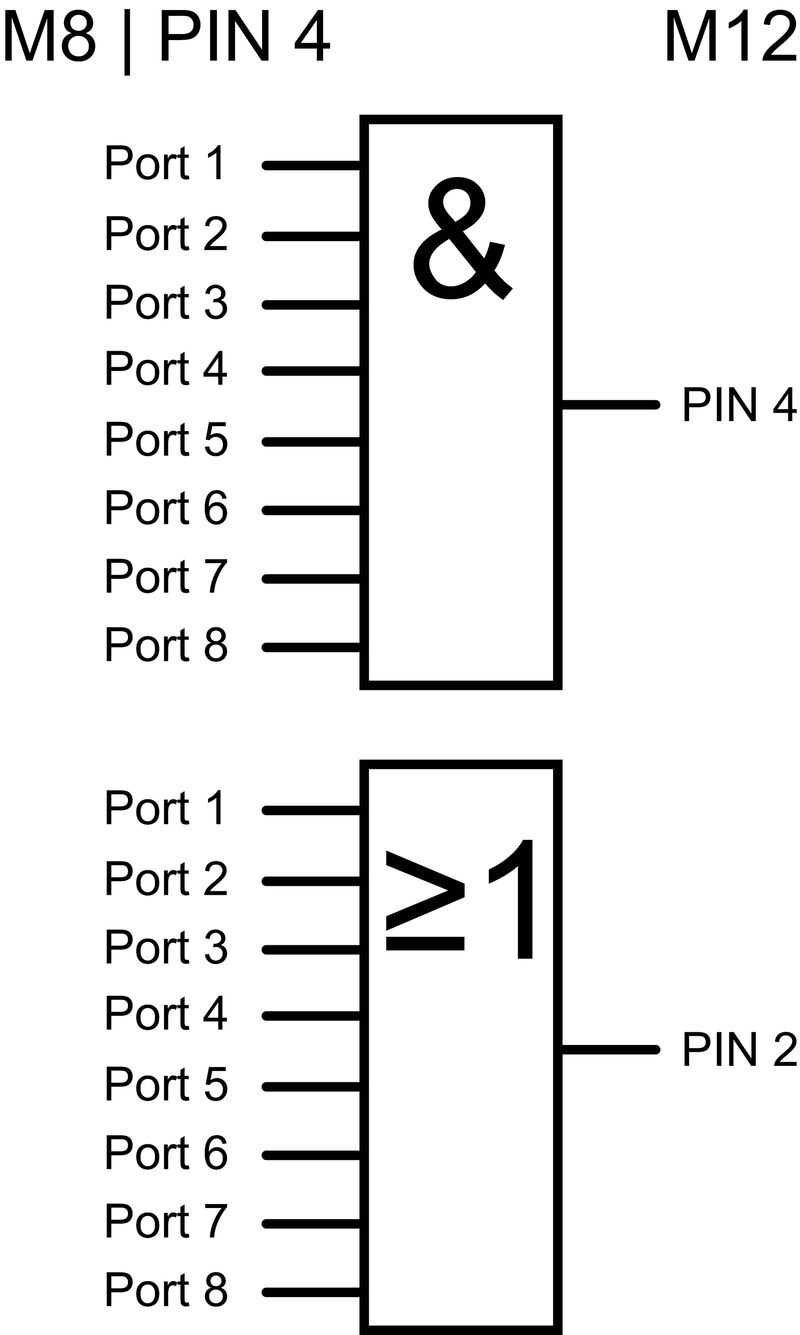

Schaltbild
SAI-08L-VP12-3A-M08L-LOG
Polbild
M8 = none

SAI-08L-VP12-3A-M08L-LOG

Mit M12 Abgang, M8, 30 V, , LED: Ja, Initiator LED: Ja, Beschaltungstyp: UND/ODER

Art.-Nr. 2512810000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 4
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Anschlussdaten Elektrische Daten Allgemeine Technische Daten Werkstoffdaten Technische Daten Kabel Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Mit M12 Abgang, M8, 30 V, , LED: Ja, Initiator LED: Ja, Beschaltungstyp: UND/ODER
Best.-Nr.
2512810000
Art
SAI-08L-VP12-3A-M08L-LOG
GTIN (EAN)
4050118527902
VPE
1  Stück

Abmessungen und Gewichte

Nettogewicht
107  g

Temperaturen

Betriebstemperatur
-20 - 90°C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Anschlussdaten

Verteilerabgang
Mit M12 Abgang
Anzugsdrehmoment
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm

Elektrische Daten

Nennspannung, min.
15  V
Nennspannung, max.
30  V
Bemessungsspannung
24  V
Nennstrom
500  mA
max. Strombelastbarkeit pro Steckplatz
500  mA
Summenstrom
2 A
Potenzialtrennung vorhanden
Nein

Allgemeine Technische Daten

Logikfunktion
Oder
Und
Schutzart
IP67
Polzahl
3
Anzahl Kontaktbuchsen
8
Anschlussgewinde
M8
Verschmutzungsgrad
3
Brandverhalten
V-0
LED
Ja
Initiator LED
Ja
LED Farbe für Betriebsfunktion
grün
LED Farbe für E/A Funktion
gelb

Werkstoffdaten

Gehäusebasismaterial
PBT
Gehäusefarbe
schwarz (ähnlich RAL 9005)
Gewindebuchsen
CuZn, vernickelt
Kontaktmaterial
CuZn, vernickelt
Kontaktoberfläche
vergoldet
Kontaktträgermaterial
PBT (UL 94 V0)

Technische Daten Kabel

Polzahl
3
Schleppkettentauglichkeit
Nein

Klassifikationen

ETIM 6.0
EC002585
ETIM 7.0
EC003558
ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 9.0
27-44-01-08
ECLASS 9.1
27-44-01-08
ECLASS 10.0
27-44-01-11
ECLASS 11.0
27-44-01-11
ECLASS 12.0
27-44-01-11
ECLASS 13.0
27-44-01-11
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
