SAIEW-M12SB-4-FTL
SAIEW-M12SB-4-FTL

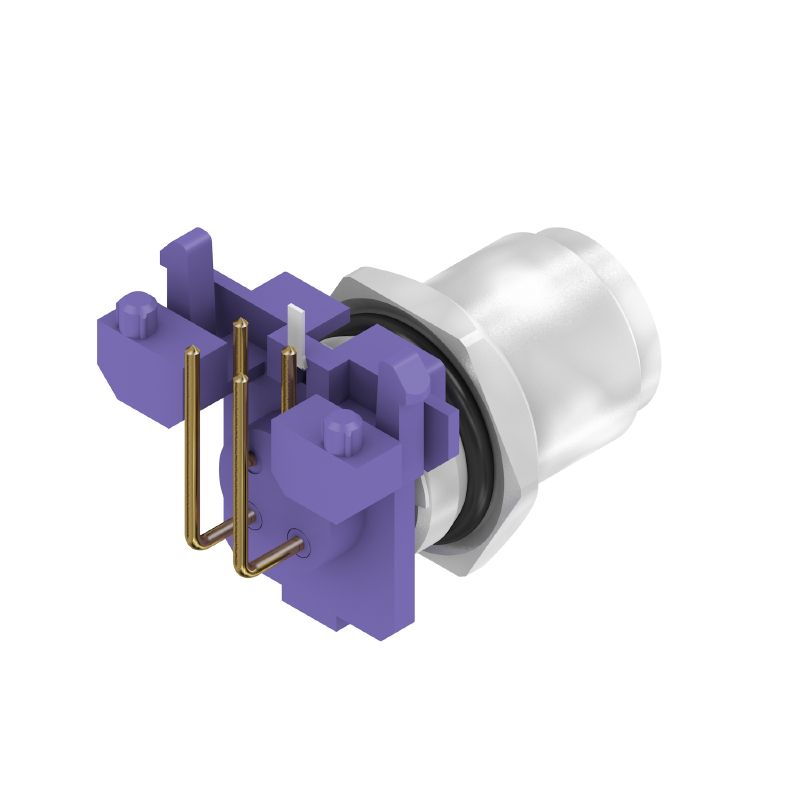

Imagen de producto
SAIEW-M12SB-4-FTL

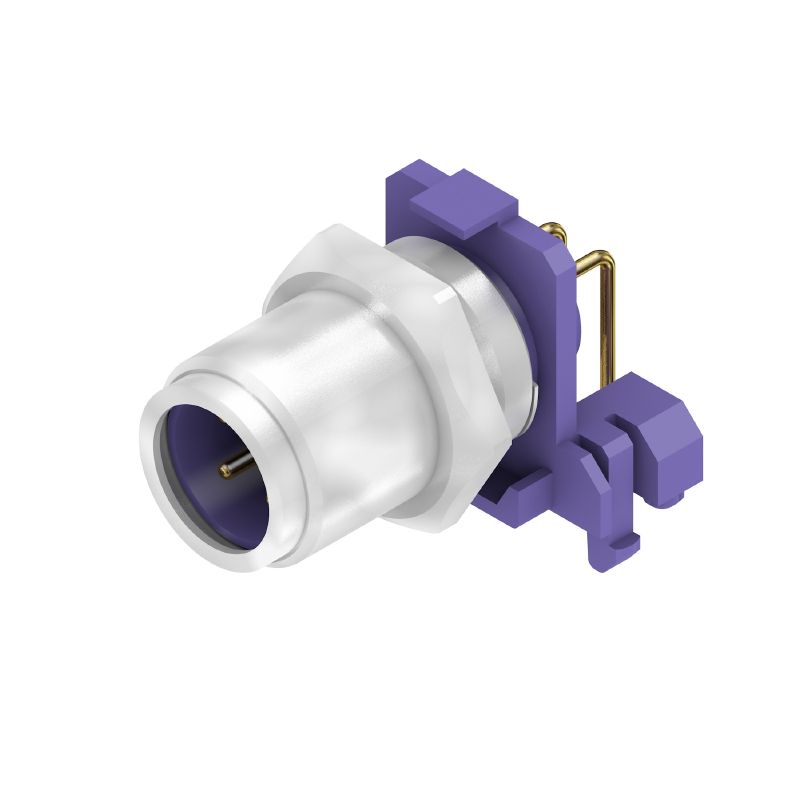

Illustrazione del prodotto
SAIEW-M12SB-4-FTL
Zdjęcie produktu
SAIEW-M12SB-4-FTL
Вырез в панели
SAIEW-M12SB-4-FTL
Polschema
M12 = B-coded

SAIEW-M12SB-4-FTL

Conector de instalación, M12, Rosca de montaje: M 12, Número de polos: 4, Longitud de cable/conductor:

N.º de artículo 2424320000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 11
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del conector para circuito impreso Datos generales Datos del material Parámetros del sistema Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Версия
Conector de instalación, M12, Rosca de montaje: M 12, Número de polos: 4, Longitud de cable/conductor:
Nr zam.
2424320000
Typ
SAIEW-M12SB-4-FTL
GTIN (EAN)
4050118431346
Cantidad
10 Pieza

Dimensiones y pesos

Peso neto
8 g

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme con exención
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Datos técnicos del conector para circuito impreso

Coding
Codificación B
Housings
Conector macho M12
Ház felülete
niquelado
Number of poles
4
Type de montage
Montaje frontal
Árnyékolás csatlakozás
Sí
Монтажная резьба
M12
Tensione nominale
250 V
Tensione nominale
250 V
Nominal current
4 A
Corriente nominal
4 A
Rango de temperaturas
-30…80 °C
Grado di protezione
IP67
Superficie de contacto
Au (oro)
Material capotas
CuZn
niquelado
Rosca de conexión
M12
Tightening torque
M12: 0,8 Nm
Rosca de montaje
M 12
Campo della coppia di serraggio
1.2 Nm
Meghúzási nyomaték
  • máx.:
    1,2 Nm
Montaje sobre placas c.i.
Soldador por inmersión
Resistencia del aislamiento
100 MΩ
Grado de polución
3 (2 en el área sellada)
Ciclos de enchufado
≥ 100
Material de contacto
Aleación de Cu
Material de la tuerca de bloqueo
CuZn, niquelado
Material de la carcasa con sujeción
CuZn, niquelado

Datos generales

Número de polos
4
하우징 기본 재질
CuZn
niquelado
Rosca de conexión
M12
Material de contacto
Aleación de Cu
Superficie de contacto
Au (oro)
Tipo de montaje
Montaje frontal
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Datos del material

Material de contacto
Aleación de Cu
접점 표면
Au (oro)

Parámetros del sistema

Montaje sobre placas c.i.
Soldador por inmersión
Pin series quantity
1
Počet pólů
4
Resistencia del aislamiento
100 MΩ
Schutzart
IP67
Steckzyklen
≥ 100

Clasificaciones

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
