Propiedades

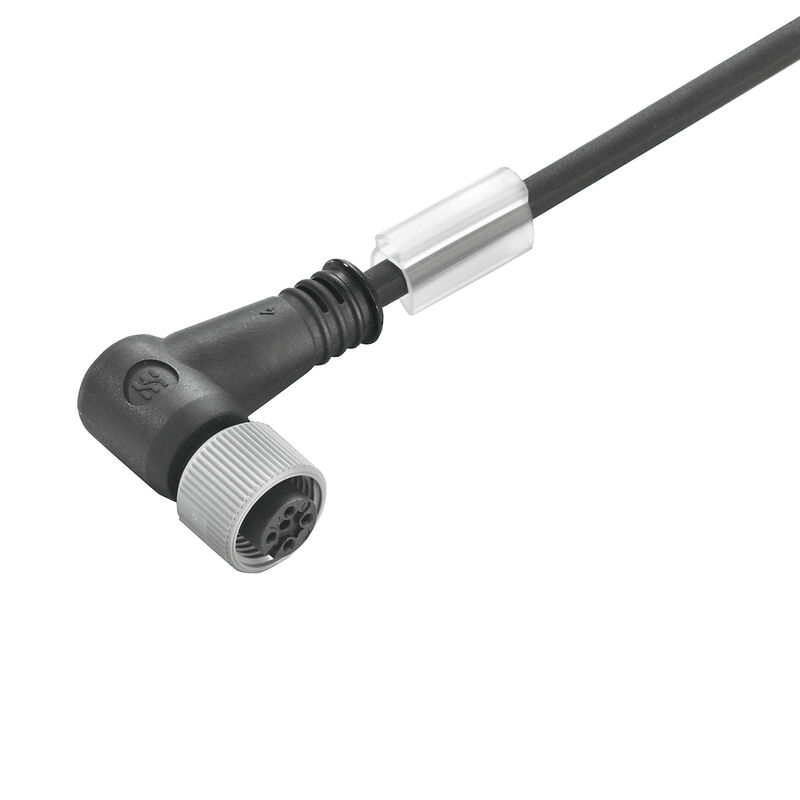

| Versión | Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 3, 10 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No |
| Código | 1108771000 |
| Tipo | SAIP-M12BW-3-10U |
| GTIN (EAN) | 4032248888344 |
| Cantidad | 1 Pieza |
| Peso neto | 251 g |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Aceleración | 5 m/s² |
| Aislamiento | PP |
| Apantallado | No |
| Apto para cadena de arrastre | Sí |
| Ciclos de flexión | 12 mi |
| Ciclos de plegado a torsión | > 5 Mio. |
| Color de revestimiento | negro |
| Código de color |
marrón
azul negro |
| Diámetro exterior | 4.3 mm ± 0.2 mm |
| Funda de conformidad con el estilo UL AWM | 20549 (80 °C / 300 V) |
| Gama de temperatura, fija | -40...80 °C |
| Gama de temperatura, móvil | -25...80 °C |
| Halógenos | No |
| Longitud de cable | 10 m |
| Longitud de torsión | 1 m |
| Longitud del conductor configurable | No |
| Material de la funda | PUR |
| Núcleo de conformidad con el estilo UL AWM | 10493 (80 °C / 300 V) |
| Número de polos | 3 |
| Radio de flexión mín., con movimiento | 10 x diámetro del cable |
| Radio de flexión mín., fijo | 5 x diámetro del cable |
| Resistencia a chispas de soldadura | No |
| Resistencia a la torsión | 360 °/m |
| Resistencia al aceite | Conforme a la norma IEC 60811:404 |
| Resistente a hidrólisis y microbios | Sí |
| Resistente a las salpicaduras de soldadura | No |
| Retardo de llama |
In accordance with UL1581 UL / CUL FT2
Según la norma IEC 60332-2-2 |
| Reticulado por radiación | No |
| Sección del conductor | 0,34 mm² |
| Sin LABS | Sí |
| Velocidad | 5 m/s |
| Ciclos de enchufado | ≥ 100 |
| Codificación | Codificación A |
| Grado de polución | 3 |
| Intensidad nominal | 4 A |
| LED | No |
| Material capotas | PUR |
| Material del anillo roscado | Plástico |
| Par de apriete | M12 (tuerca de plástico): 0,6 - 0,8 Nm |
| puenteado | No |
| Rango de temperatura caja | -25…+85 °C |
| Resistencia de aislamiento | 108 Ω |
| Rosca de conexión | M12 |
| Superficie de contacto | bañado en oro |
| Tensión nominal | 250 V |
| Tipo de protección |
IP65
IP66 IP67 IP68 atornillado |
| Versión | Conector hembra acodado |
| Resistencia de aislamiento | 108 Ω |
| Tensión nominal | 250 V |
| Conector norma | IEC 61076-2-101 |
| N.º de certificado (cULus) | E307231 |
| Conector norma | IEC 61076-2-101 |
| Clavija de conexión izquierda | M12, Con codificación A, IP69, contacto hembra, acodado 90°, Plástico, no apantallado |
| Clavija de conexión derecha | extremo conductor libre |
| Título de ilustración-03 | Dibujo acotado |
| Dibujo leyenda-03 | Angled socket |
| Título de ilustración-04 | Esquema de polos |
| Dibujo leyenda-04 | Socket |
| Título de ilustración-06 | La herramienta perfecta: Screwty ® con función de par de apriete |
| Dibujo leyenda-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152770) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1108771000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1108771000) |
| Notificación de cambio de producto |
[Technical change to M12 plastic nuts - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_93139)
[Technical change to M12 plastic nuts - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_93140) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E307231 |
