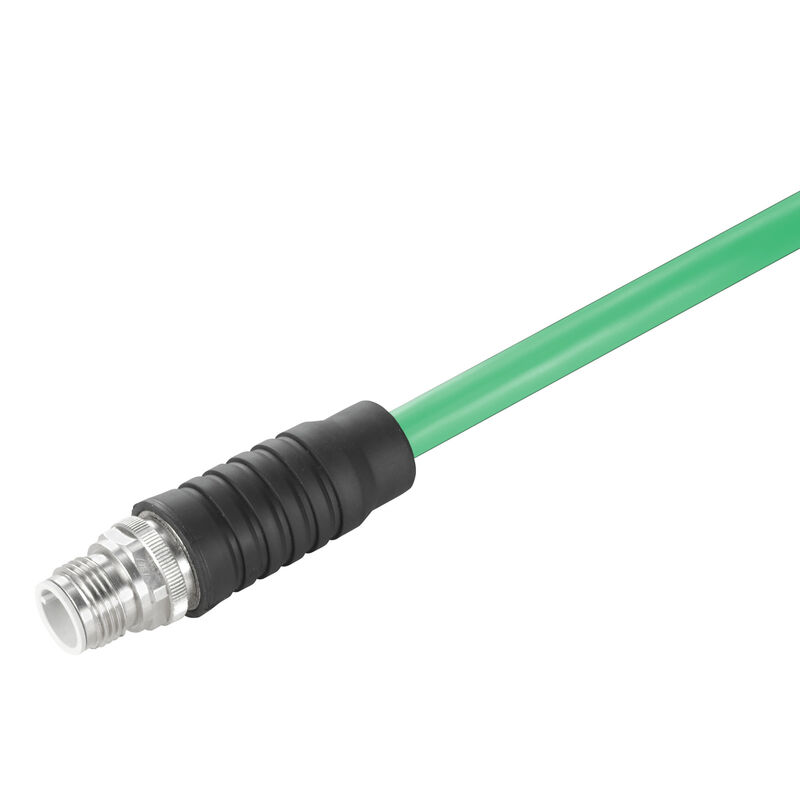

SAISGC-M-4D-6.3/6.7-M12-CF
SAISGC-M-4D-6.3/6.7-M12-CF
Schéma des pôles
Male connector

SAISGC-M-4D-6.3/6.7-M12-CF

Connecteur attachable, M12

Référence produit 1380610000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 7
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques électriques - connecteurs débrochables à équiper Caractéristiques générales Propriétés électriques Normes générales Normes Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Connecteur attachable, M12
Référence
1380610000
Type
SAISGC-M-4D-6.3/6.7-M12-CF
GTIN (EAN)
4050118182460
Qté.
1  Pièce

Dimensions et poids

Poids net
25  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Caractéristiques électriques - connecteurs débrochables à équiper

Codage
Codage D
Courant nominal
4  A
Cycles d'enfichage
≥ 200
Degré de pollution
3
Degré de protection
IP67
Diamètre de câble, max.
6,7  mm
Diamètre de câble, min.
6,3  mm
Matériau de base du boîtier
CuZn
Matériau de la bague filetée
Laiton, nickelé
Nombre de pôles
4
Plage de températures du coffret
-40 … +85 ° C
Raccordement du blindage
Oui
Section de raccordement du conducteur, max.
0,5  mm²
Section de raccordement du conducteur, min.
0,34  mm²
Section de raccordement, max.
0,5  mm²
Section de raccordement, min.
0,34  mm²
Surface du contact
doré
Tension nominale
50  V
Type de contact
Mâle
Type de raccordement
Raccordement à sertir

Caractéristiques générales

Nombre de pôles
4
Raccordement 1
M12
Raccordement 2
Crimp
Matériau de base du boîtier
CuZn
Filetage du raccordement
M12
Surface du contact
doré
Degré de protection
IP67
Cycles d'enfichage
≥ 200

Propriétés électriques

Tension nominale
50  V

Normes générales

Norme de connecteur
IEC 61076-2-101

Normes

Ignifugeage dans les véhicules sur rails
According to EN 45545, HL1 - HL3
Norme de connecteur
IEC 61076-2-101

Classifications

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
