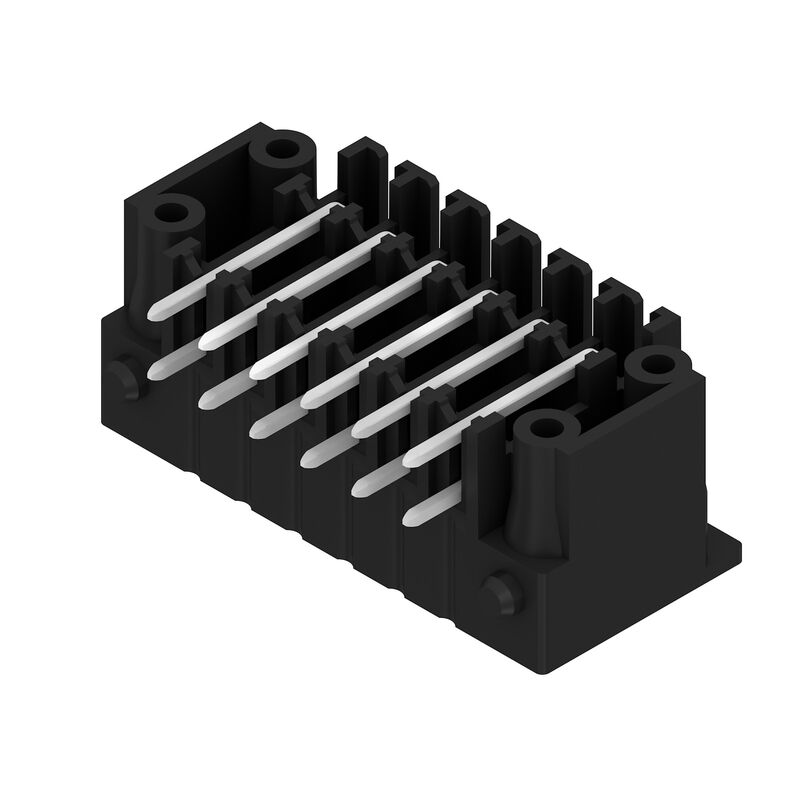

Produktbild
SCDN 3.81/12/90F 3.2SN BK BX

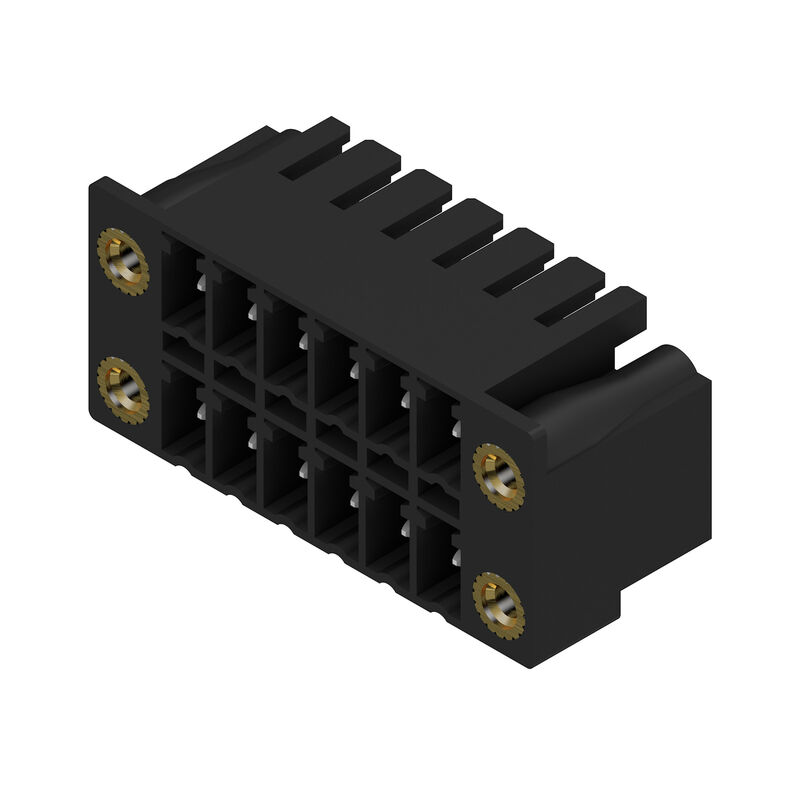

Produktbild
SCDN 3.81/12/90F 3.2SN BK BX
Maßbild

SCDN 3.81/12/90F 3.2SN BK BX

Leiterplattensteckverbinder, Stiftleiste, Flansch, THT-Lötanschluss, 3.81 mm, Polzahl: 12, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

Art.-Nr. 1041340000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 25
Godkännanden Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Номинальные характеристики по CSA Nenndaten nach UL 1059 Verpackungen Important note Classifications

Godkännanden

ROHS
Conform

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, Flansch, THT-Lötanschluss, 3.81 mm, Polzahl: 12, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Best.-Nr.
1041340000
Art
SCDN 3.81/12/90F 3.2SN BK BX
GTIN (EAN)
4032248770144
VPE
50 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
13,3 mm
Hloubka (v palcích)
0,524 inch
Höhe
18,4 mm
Hauteur (pouces)
0,724 inch
가장 낮은 버전의 높이
15,2 mm
Breite
33,25 mm
Width (inches)
1,309 inch
Nettogewicht
6,88 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cad4723c-c5fc-4802-be22-8cbcef126ab4

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart
Board connection
Montage auf der Leiterplatte
Соединение THT под пайку
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
90°
Polzahl
12
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,02 / -0,2 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,2 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
19,05 mm
L1 in Zoll
0,75 "
Anzahl Reihen
2
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Anzugsdrehmoment
  • Drehmoment Typ:
    Befestigungsschraube, Leiterplatte
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        1610740000

Werkstoffdaten

Isolierstoff
PA GF
Farbe
negro
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 550
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
13,2 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
12,2 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 76 A

Номинальные характеристики по CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
11 A
Nennstrom (Use group D / CSA)
10 A

Nenndaten nach UL 1059

Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
10 A

Verpackungen

Verpackung
Box
VPE Länge
25 mm
VPE Breite
180 mm
VPE Höhe
260 mm

Important note

IPC-Konformität
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hinweise

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• P на чертеже – шаг
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
