FC10 TN/26A S1 B BX

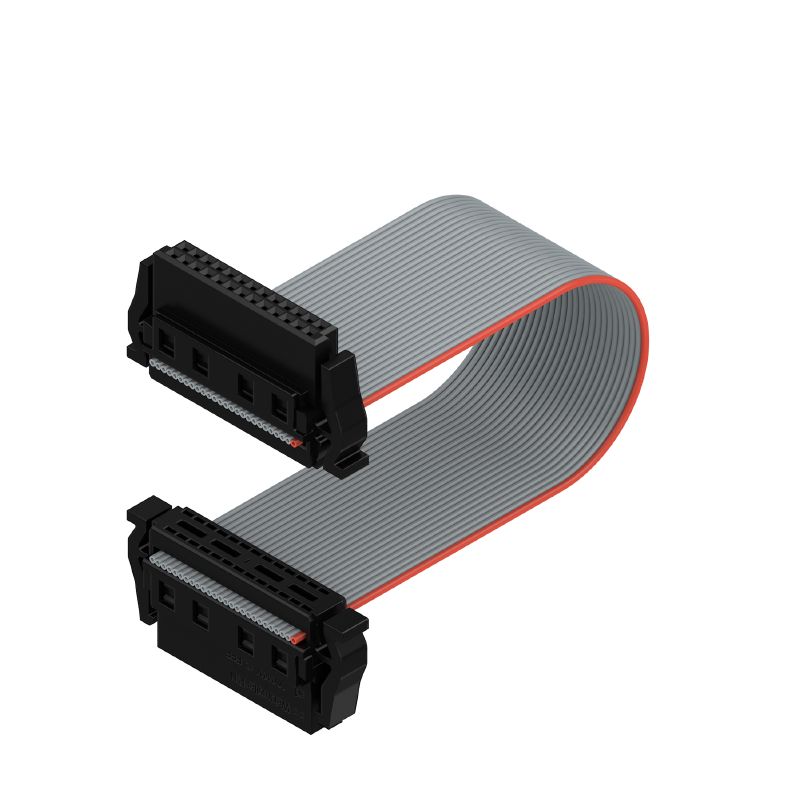

Product image
FC10 TN/26A S1 B BX
Obrázek výrobku
FC10 TN/26A S1 B BX
FC10 TN/26A S1 B BX
FC10 TN/26A S1 B BX

FC10 TN/26A S1 B BX

Ten produkt będzie wkrótce niedostępny.

Ostatnia data zamówienia: /Date(1798671600000)/

Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 26, skrzynia

Nr. produktu 2827090000
Pobierz kartę katalogową Engineeringondersteuning Productdownloads
Produkty pokrewne 27
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 26, skrzynia
Nr zam.
2827090000
Typ
FC10 TN/26A S1 B BX
GTIN (EAN)
4064675363699
Ilość
10 szt.
parametry produktu
IEC: / 1.9 A
UL:
opakowanie
skrzynia

Wymiary i masa

Masa netto
5,1 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Produktfamilie
Sygnał OMNIMATE - płytka do płytki
Rodzaj przyłącza
Złącze płytka-kabel (IDC)
Ledaranslutningsteknik
Zacisk IDC
Długość kabla
100 mm
Raster w mm (P)
1,27 mm
Raster w calach (P)
0,05 "
Kierunek odejścia przewodu
90°/270°
Liczba biegunów
26
Anzahl Reihen
2
liczba rzędów z biegunami
2
Stupeň krytí
IP20
Rezystancja skrośna
<25 mΩ
Steckzyklen
500
Steckkraft/Pol, max.
0,6 N
Ziehkraft/Pol, max.
0,6 N

Dane materiałowe

Materiał izolacyjny
LCP
Barwny
szary
Tabela kolorów (podobny)
RAL 7035
Opór izolacji
≥ 20 MΩ
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
podstawowy materiał styku
stop miedzi
Materiał styków
Stop Cu
Powierzchnia styku
Ni/Au
Schichtaufbau - Steckkontakt
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Lagertemperatur, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-40 °C
Operating temperature, max.
125 °C

Przewody pasujące do złącza

przekrój przyłącza przewodu AWG, min.
AWG 30/1, 30/7
przekrój przyłączeniowy przewodu AWG, maks.
AWG 30/1, 30/7

Dane znamionowe wg IEC

Prąd znamionowy, min. liczba biegunów (Tu=20°C)
1,9 A
Odstęp izolacyjny po izolacji, min.
0,4 mm
Odstęp izolacyjny powietrzny, min.
0,4 mm

Opakowanie

Emballage
skrzynia
VPE-längd
155 mm
VPE-bredd
64 mm
VPE height
38 mm

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
