IE-C6FP8LD0020X40X40-Y

Патч-кабель, перекрестный, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH (малодымный безгалогенный компаунд), 2 m

№ продукта 1312160020
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 15
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Электрические свойства Общие стандарты Стандарты Конструкция кабеля Electrical properties of cable Propriétés mécaniques et des matériaux du câble Штекер Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319218/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E316369

Основные данные для заказа

Version
Патч-кабель, перекрестный, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH (малодымный безгалогенный компаунд), 2 m
Order No.
1312160020
Type
IE-C6FP8LD0020X40X40-Y
GTIN (EAN)
4050118114768
Qty.
1 Штука

Размеры и массы

Length
2 m
Длина (в дюймах)
78,74 inch
Масса нетто
89 g

Температуры

Storage temperature
-20 °C...60 °C
Operating temperature
-20 °C...60 °C
Installation temperature
0 °C...50 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Электрические свойства

PoE / PoE+
согласно IEEE 802.3at
Допустимая токовая нагрузка при 50 °C
1 A

Общие стандарты

Вилочный разъем, стандарт
IEC 60603-7-51
Сертификат № (cULus)
E316369
Специализированное оборудование для кабелей связи
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007

Стандарты

Вилочный разъем, стандарт
IEC 60603-7-51

Конструкция кабеля

Диаметр изоляции
1,04 mm
Диаметр оболочки, макс.
5,9 mm
Диаметр оболочки, мин.
5,5 mm
Жилы
7
Изоляция
PE
Количество жил
8
Материал оболочки
LSZH (малодымный безгалогенный компаунд)
Общий экран
Экранирующая оплетка из медной проволоки
Перекрытие экранирующей оплетки
60 %
Расположение жил
Витая пара
Сечение
4*2*AWG 27/7 - 4*2*0,1 мм²
Цвет оболочки
желтый
Цветовая последовательность жилы - пары жил
белый - синий, белый - оранжевый, белый - зеленый, белый - коричневый
Экранирование
S/FTP
Экранирование пары жил
Алюминиевая фольга

Electrical properties of cable

Charakteristische Impedanz
100 ± 15 Ω pour 1-100 Mhz
Provozní napětí (UL klasifikace)
30 V AC / 42.4 V DC
Емкость при 1 кГц
46 nF/km
Задержка наклона
2,5 ns/100m
Испытательное напряжение: провод–провод–экран
2,5 кВ / DC на 2 с
Категория
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Класс разделения в соответствии с EN 50174-2
d
Переходное затухание до 1000 МГц
80 dB
Рабочее напряжение
50 В DC
Разность сопротивления
5 %
Скорость передачи
10 Гбит/с
Сопротивление связи при 10 МГц/м
5 mΩ

Propriétés mécaniques et des matériaux du câble

Colour
grigio
giallo
Halogen
bezhalogenowe, zgodnie z IEC 60754-2
Min. bending radius, once only
4 x диаметр кабеля
Resistance to spread of flame
в соответствии с IEC 60332-2-2
по стандарту IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Штекер

Plug left
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный
Plug right
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка левосторонняя

Plug left
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка правосторонняя

Plug right
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

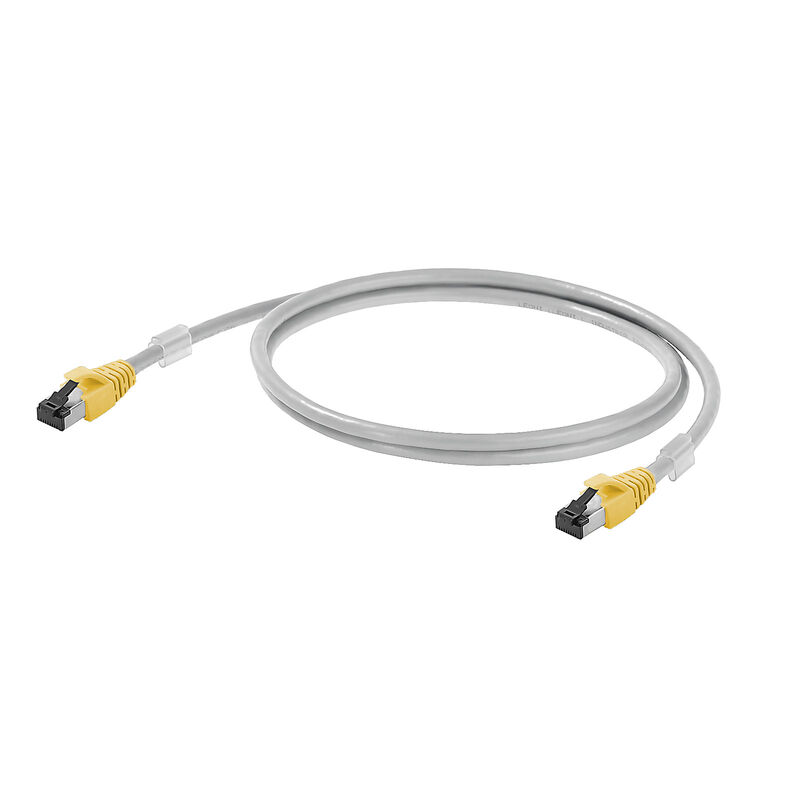

Изображения продукции

Подпись под рисунком-02
Изображение аналогичное

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
