LMZFL 10/10/135 3.5OR

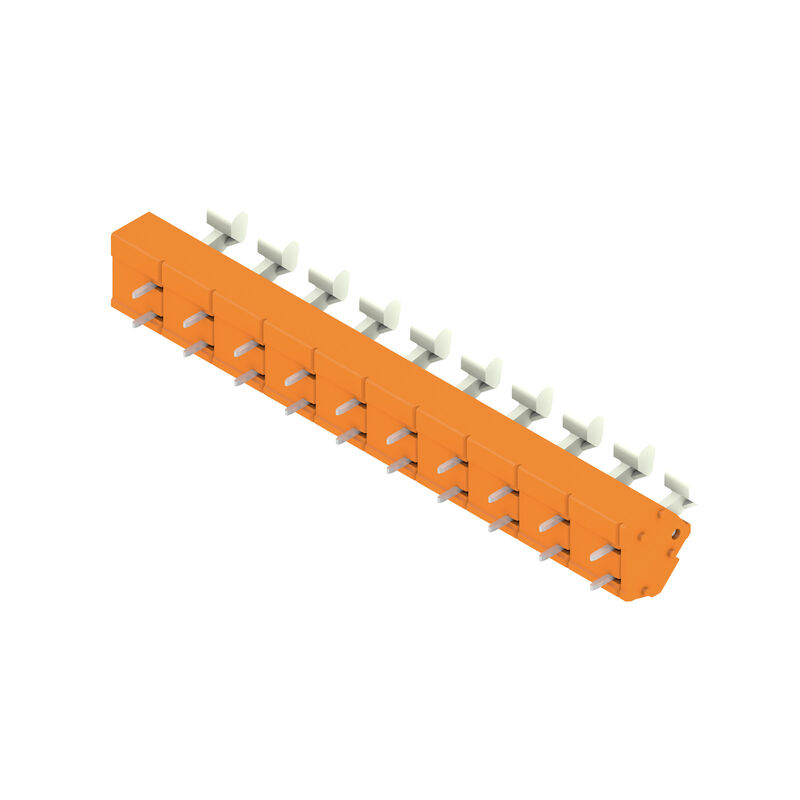

Изображение изделия
LMZFL 10/10/135 3.5OR

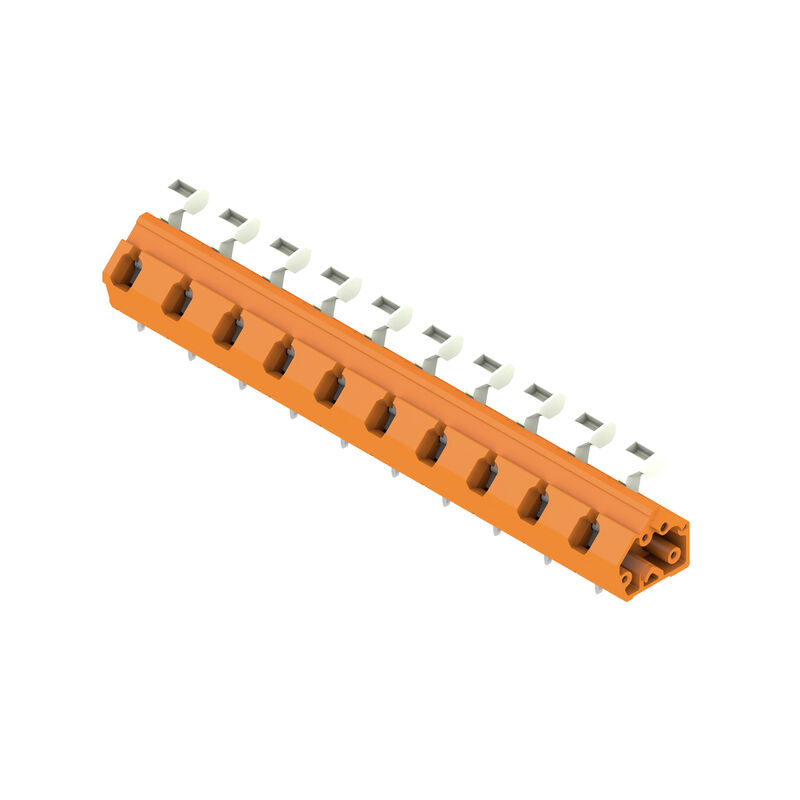

Изображение изделия
LMZFL 10/10/135 3.5OR
Dimensional drawing
LMZFL 10/10/135 3.5OR
Graph
LMZFL 10/10/135 3.5OR
Graph

LMZFL 10/10/135 3.5OR

Клемма печатной платы, 10.00 mm, Количество полюсов: 10, 135°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Пружинное соединение с исполнительным устройством, Диапазон зажима, макс. : 2.5 mm², Ящик

№ продукта 1954010000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 10.00 mm, Количество полюсов: 10, 135°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Пружинное соединение с исполнительным устройством, Диапазон зажима, макс. : 2.5 mm², Ящик
Číslo objednávky
1954010000
Тип
LMZFL 10/10/135 3.5OR
GTIN (EAN)
4032248662661
数量
100 Штука
Продуктное отношение
IEC: 1000 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Упаковка
Ящик

Размеры и массы

Глубина
15,6 mm
Глубина (дюймов)
0,614 inch
Výška
20,24 mm
Высота (в дюймах)
0,797 inch
Высота, мин.
16,74 mm
Ширина
102,9 mm
Ширина (в дюймах)
4,051 inch
Net weight
16,172 g

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Signal — серия LMZF
Метод проводного соединения
Пружинное соединение с исполнительным устройством
Монтаж на печатной плате
Соединение THT под пайку
Направление вывода кабеля
135°
Шаг в мм (P)
10 mm
Шаг в дюймах (P)
0,394 "
Количество полюсов
10
Количество полюсных рядов
1
Монтаж силами заказчика
Нет
Количество рядов
1
Максимальное количество полюсов на ряд
12
Длина штифта для припайки (l)
3,5 mm
Размеры выводов под пайку
0,8 x 0,8 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
2
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264-A
Длина зачистки изоляции
6 mm
L1 в мм
90 mm
L1 в дюймах
3,543 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Степень защиты
IP20

Данные о материалах

Insulating material
Wemid (PA)
Färgkod
оранжевый
Цвет элементов управления
белый
カラーチャート（類似）
RAL 2000
Isoleringsmaterialgrupp
I
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Сплав медный
Поверхность контакта
луженые
Покрытие
4-10 мкм SN
Тип лужения
матовый
용접 결선의 레이어 구조
5...8 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Sección de embornado, mín.
0,13 mm²
Clamping range, max.
2,5 mm²
Ledardiameter, AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Одножильный, мин. H05(07) V-U
0,13 mm²
单股导线的，最大值 H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,13 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Clampable conductor
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025740000
    • Длина снятия изоляции:
      • номин.:
        5 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9018910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025750000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
24 A
Märkström, max. antal poler (Tu=20°C)
24 A
定格電流、最小極数 （Tu=40°C）
24 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
24 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
500 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
150 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
15 A
Номинальный ток (группа использования C/CSA)
15 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
150 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
15 A
Номинальный ток (группа использования C/UL 1059)
15 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
290 mm
VPE с
279 mm
Высота VPE
121 mm

Типовые испытания

Испытание: Прочность маркировки
  • Стандарт:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    отметка о происхождении, обозначение типа, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA, прочность
  • Оценивание:
    доступно
Испытание: Зажимное поперечное сечение
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      одножильный 0,13 мм²
    • Тип провода и его поперечное сечение:
      гибкий 0,13 мм²
    • Тип провода и его поперечное сечение:
      гибкий 0,13 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
