MHS 5/02 V T3 B T

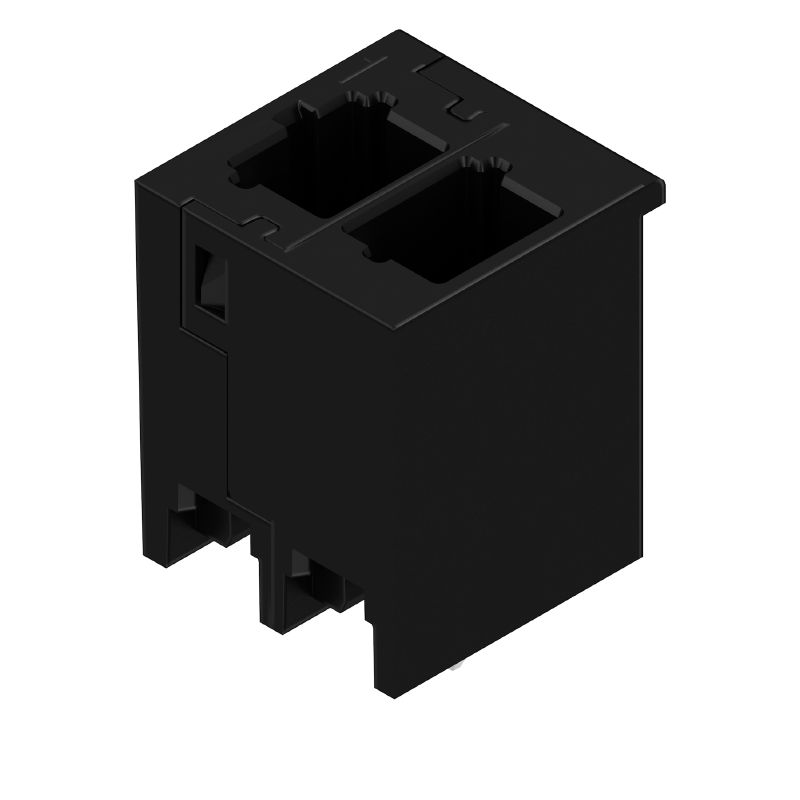

Product image
MHS 5/02 V T3 B T
Product image
MHS 5/02 V T3 B T
Dimensional drawing
MHS 5/02 V T3 B T
MHS 5/02 V T3 B T

MHS 5/02 V T3 B T

Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT/THR под пайку, Шаг в мм (P): 5.00 mm, Количество полюсов: 2, 180°, Tube

Ürün No. 8000072425
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Şunun karşı parçasıdır 2 İlgili ürünler 11
승인 Основные данные для заказа Wymiary i masa Temperatures Zgodność produktu z wymogami środowiska naturalnego 시스템 사양 Dane materiałowe Dati di dimensionamento secondo IEC Rated data acc. to UL 1059 Важное примечание Classifications

승인

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT/THR под пайку, Шаг в мм (P): 5.00 mm, Количество полюсов: 2, 180°, Tube
Référence
8000072425
Type
MHS 5/02 V T3 B T
GTIN (EAN)
4064675423140
Qty.
48 adet
Product data
IEC: 400 V / 25.3 A
UL: 300 V / 18.5 A
Packaging
Tube

Wymiary i masa

Profondeur
11,9 mm
Mélység (coll)
0,469 inch
Hauteur
17,2 mm
Height (inches)
0,677 inch
Height of lowest version
14 mm
Largeur
11,38 mm
Width (inches)
0,448 inch
Nettó tömeg
2,391 g

Temperatures

Température ambiante
-50 °C…125 °C

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

시스템 사양

Famille de produits
OMNIMATE 4.0
Type de raccordement
Board connection
Felszerelés NYÁK-ra
THT/THR solder connection
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Kimenő könyök
180°
Nombre de pôles
2
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Forrasztótüske méretei
1.0 x 1.0 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
5 mm
L1 in inches
0,197 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Touch-safe above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP 20
Protection degree
IP20
Volume resistance
≤5 mΩ
Plugging cycles
≥ 25
Plugging force/pole, max.
8,5 N
Pulling force/pole, max.
8,5 N

Dane materiałowe

Szigetelőanyag
PA 9T
Szín
svart
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Érintkező alapanyaga
CuMg
Érintkező anyaga
Cu-alloy
Érintkező felület
tinned
Tinning type
matt
Storage temperature, min.
-25 °C
Storage temperature, max.
55 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C

Dati di dimensionamento secondo IEC

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
25,3 A
Névleges áram, maximális pólusszám (Tu=20 °C)
20,8 A
Névleges áram, min. pólusszám (Tu=40°C)
21,8 A
Névleges áram, maximális pólusszám (Tu=40°C)
18 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Hézag, min.
4 mm
Kúszóút, min.
5,4 mm

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Rated voltage (Use group F / UL 1059)
420 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Важное примечание

Conformité IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Remarques
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
