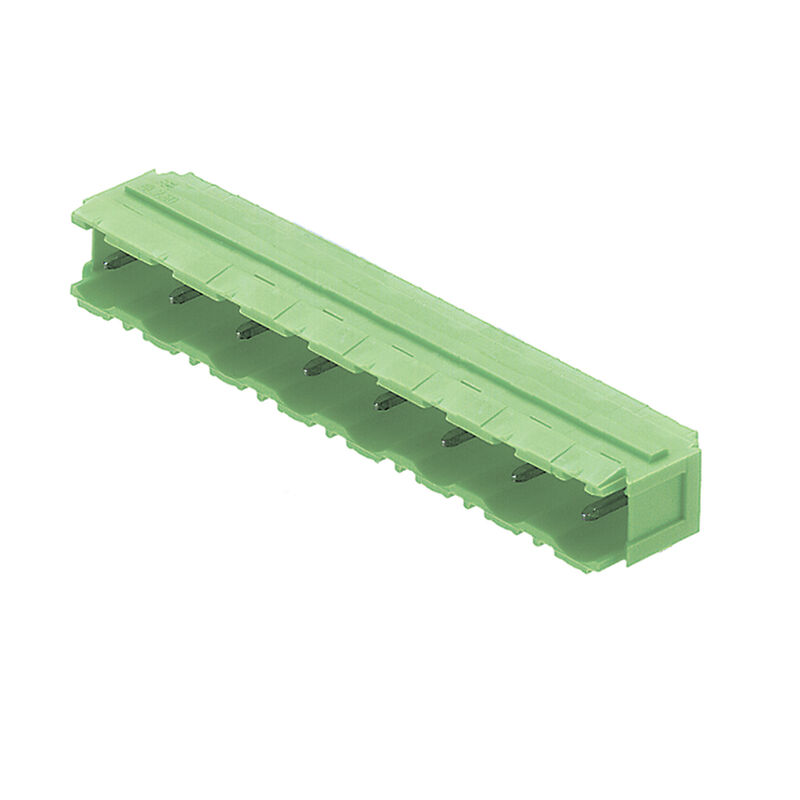

Złącze wtykowe do druku, Listwa męska, ogony jaskółek do bloków mocujących, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 6, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, blado zielony, skrzynia

Référence produit 2865310000
Fiche technique Téléchargements de produits
Agréments Ogólne dane zamówieniowe 치수 및 중량 Zgodność produktu z wymogami środowiska naturalnego 시스템 사양 Material data Dati di dimensionamento secondo IEC Données nominales selon CSA Données nominales selon UL 1059 패키징 Viktig hänvisningstext Classifications

Agréments

ROHS
Conforme

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, ogony jaskółek do bloków mocujących, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 6, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, blado zielony, skrzynia
Order No.
2865310000
Type
SL 7.62/06/90B 3.2SN GN BX
GTIN (EAN)
4064675600800
Qty.
50 Pièce
Indices de produit
IEC: 800 V / 18.5 A
UL: 300 V / 15 A
Emballage
Boîte

치수 및 중량

Depth
12 mm
Глубина (дюймов)
0,472 inch
Height
8,5 mm
Hauteur (pouces)
0,335 inch
Width
45,72 mm
Largeur (pouces)
1,8 inch
Net weight
2,59 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Product Carbon Footprint
  • Du berceau à la porte:
    0,031 kg CO2 eq.

시스템 사양

Famille de produits
OMNIMATE Signal - series BL/SL 7.62
Type de raccordement
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT
Pas en mm (P)
7,62 mm
Pas en pouces (P)
0,3 "
Angle de sortie
90°
Nombre de pôles
6
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
38,1 mm
L1 en pouce
1,5 "
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché
Résistance de passage
4,50 mΩ
Codable
Oui
Force d'extraction/pôle, max.
2 N

Material data

Insulating material
PBT
Colour
blekgrön
Colour chart (similar)
RAL 6021
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Contact material
Alliage de cuivre
Contact surface
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
-50 °C
Température de fonctionnement , max.
100 °C

Dati di dimensionamento secondo IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
18,5 A
Rated current, max. number of poles (Tu=20°C)
17 A
Rated current, min. number of poles (Tu=40°C)
16 A
Rated current, max. number of poles (Tu=40°C)
14,5 A
Rated voltage for surge voltage class / pollution degree II/2
800 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Rated voltage for surge voltage class / pollution degree III/3
500 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
15 A
Courant nominal (groupe d'utilisation D / CSA)
10 A

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A

패키징

Emballage
박스
Longueur VPE
168 mm
Largeur VPE
118 mm
Hauteur VPE
48 mm

Viktig hänvisningstext

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Tension nominale pour le pas 7,62 mm : II/2 = 1000 V / 6 kV
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
