Propriétés
| Version | Connecteur RJ45 sans outil, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Référence | 1271250000 |

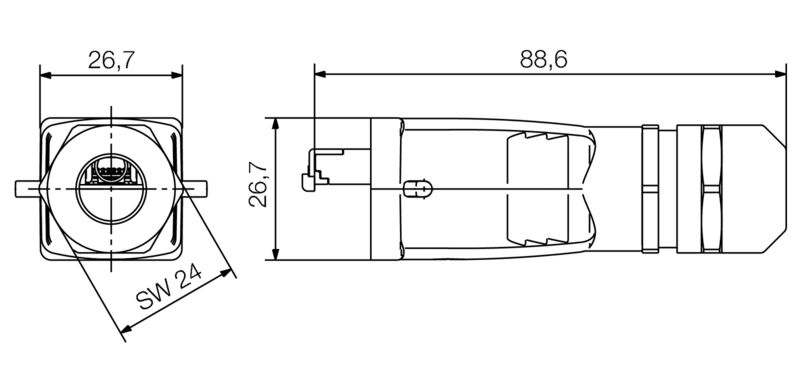

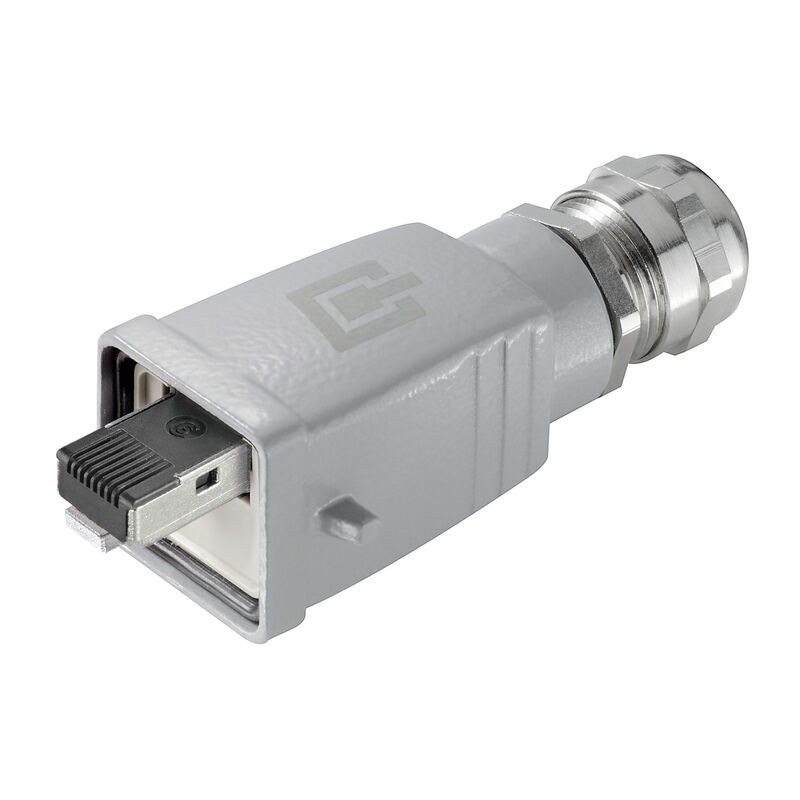

| Type | IE-PS-V05M-RJ45-FH-B |
| GTIN (EAN) | 4050118060034 |
| Qté. | 10 Pièce |
| Poids net | 92,7 g |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6bI, 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4f3aae94-c2bc-4010-b63b-5b114ba6bd55 |
| Raccordement 1 | RJ45 |
| Raccordement 2 | IDC |
| Couleur | noir |
| Matériau de base du boîtier | Aluminium injecté |
| Diamètre de l#92isolation, min. | 0,85 mm |
| Diamètre de l#92isolation, max. | 1,6 mm |
| Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Surface du contact | Or sur nickel |
| Diamètre du raccordement, rigide | 0.4...0.64 mm |
| Section du conducteur, rigide (AWG) | AWG 24...AWG 22 |
| Diamètre du raccordement, flexible | 0.48...0.76 mm |
| Section du conducteur, flexible (AWG) | AWG 26...AWG 22 |
| Classification MICE M | M3 |
| Classification MICE I | I3 |
| Classification MICE C | C1 |
| Classification MICE E | E3 |
| Diamètre de la gaine, min. | 5 mm |
| Diamètre de la gaine, max. | 12 mm |
| Blindage | Contact de blindage 360° |
| Degré de protection | IP67 |
| Cycles d'enfichage | 750 |
| Capacité de nouveau raccordement | ≥ 10 cycles (pour une section identique ou supérieure) |
| Rigidité diélectrique, contact - blindage | ≥ 1500 V AC/DC |
| Rigidité diélectrique, contact - contact | ≥ 1000 V AC/DC |
| Installations de câblage de communication spécifiques à l'application | Manuel d'installation PROFINET |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102270) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1271250000) |
| Documentation utilisateur |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91191) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| ROHS | Conforme |
