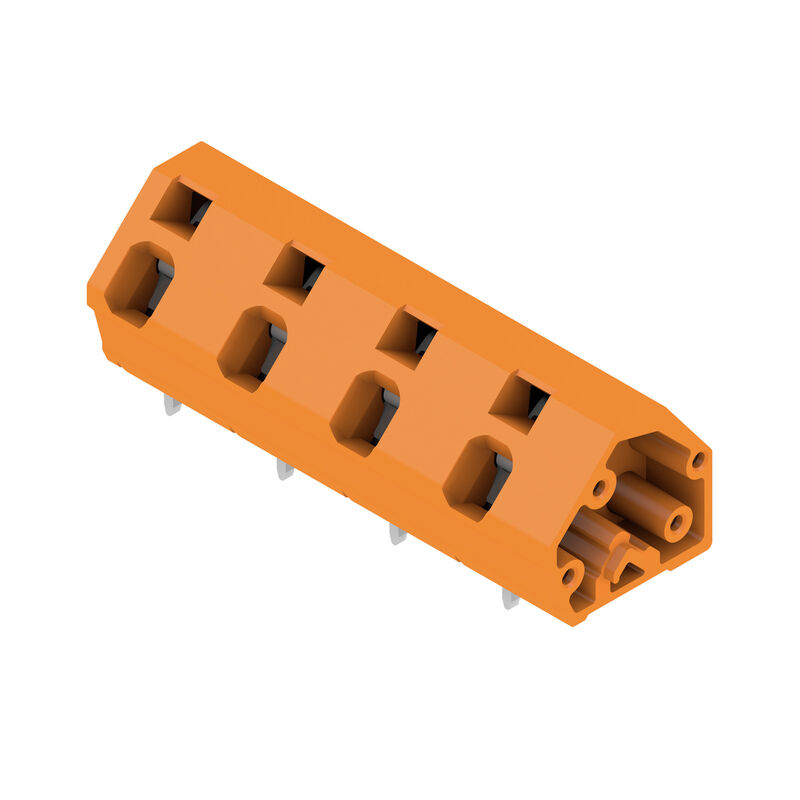

LMZF 10/4/135 3.5OR
Produktillustration
LMZF 10/4/135 3.5OR
Produktillustration
LMZF 10/4/135 3.5OR
Dimensional drawing
LMZF 10/4/135 3.5OR
Graph

LMZF 10/4/135 3.5OR

Printed circuit board terminals, 10.00 mm, Number of poles: 4, 135°, Solder pin length (l): 3.5 mm, tinned, orange, Tension-clamp connection, Clamping range, max. : 2.5 mm², Box

ID výrobku 1953490000
Stáhnout datový list Teknisk support Nedladdningar av produkter
Använda produkter 11
Approvals General ordering data Dimensions and weights Environmental Product Compliance System parameters Material data Conductors suitable for connection Номинальные характеристики по IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packing Typprovningar Viktig hänvisningstext Klassificeringar

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

General ordering data

Wersja
Printed circuit board terminals, 10.00 mm, Number of poles: 4, 135°, Solder pin length (l): 3.5 mm, tinned, orange, Tension-clamp connection, Clamping range, max. : 2.5 mm², Box
Nr zam.
1953490000
Typ
LMZF 10/4/135 3.5OR
GTIN (EAN)
4032248661985
Кол.
100 items
Produktparametrar
IEC: 1000 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Förpackning
Box

Dimensions and weights

Głębokość
14,5 mm
Глубина (дюймов)
0,571 inch
Wysokość
16,48 mm
Bygghöjd (tum)
0,649 inch
Höjd lägstbyggande
12,98 mm
Szerokość
42,5 mm
Byggbredd (tum)
1,673 inch
Masa netto
6,251 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System parameters

Rodzina produktów
OMNIMATE Signal - series LMZF
Metoda wykonywania złącz
Fjäderanslutning
montaż na płytce drukowanej
THT lödanslutning
Kierunek odejścia przewodu
135°
Raster w mm (P)
10 mm
Raster w calach (P)
0,394 "
Liczba biegunów
4
Количество полюсных рядов
1
z możliwością połączenia szeregowego przez klienta
Nej
Antal rader
1
maksymalnie urzędowane bieguny w każdym rzędzie
12
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
0,8 x 0,8 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 mm
Количество контактных штырьков на полюс
2
Лезвие отвертки
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Avisoleringslängd
6 mm
L1 i mm
30 mm
L1 i tum
1,181 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20

Material data

Изоляционный материал
Wemid (PA)
Цветовой код
orange
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Materiał styków
Kopparlegering
Поверхность контакта
förtennad
Покрытие
4-10 μm SN
Тип лужения
matt
Struktura warstwowa przyłącza lutowanego
5...8 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,13 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
jednodrutowe, min. H05(07) V-U
0,13 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,13 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Zaciskany przewód
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025740000
    • Avisoleringslängd:
      • nominell:
        5 mm
    • Rekommenderad ändhylsa:
      9018910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025750000
Текст ссылки
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
24 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
24 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
500 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV

Märkdata enligt CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
150 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
15 A
Prąd znamionowy (grupa użytkowa C / CSA)
15 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14

Märkdata enligt UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
150 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
15 A
Номинальный ток (группа использования C/UL 1059)
15 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

opakowanie
Box
Długość VPE
285 mm
Szerokość VPE
154 mm
Wysokość VPE
83 mm

Typprovningar

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    ursprungsmärkning, typmärkning, typ av material, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,13 mm²
    • Typ av ledare och för ledararea:
      flexibel 0,13 mm²
    • Typ av ledare och för ledararea:
      flexibel 0,13 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Test wyciągania
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

Zgodność IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Uwagi

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
