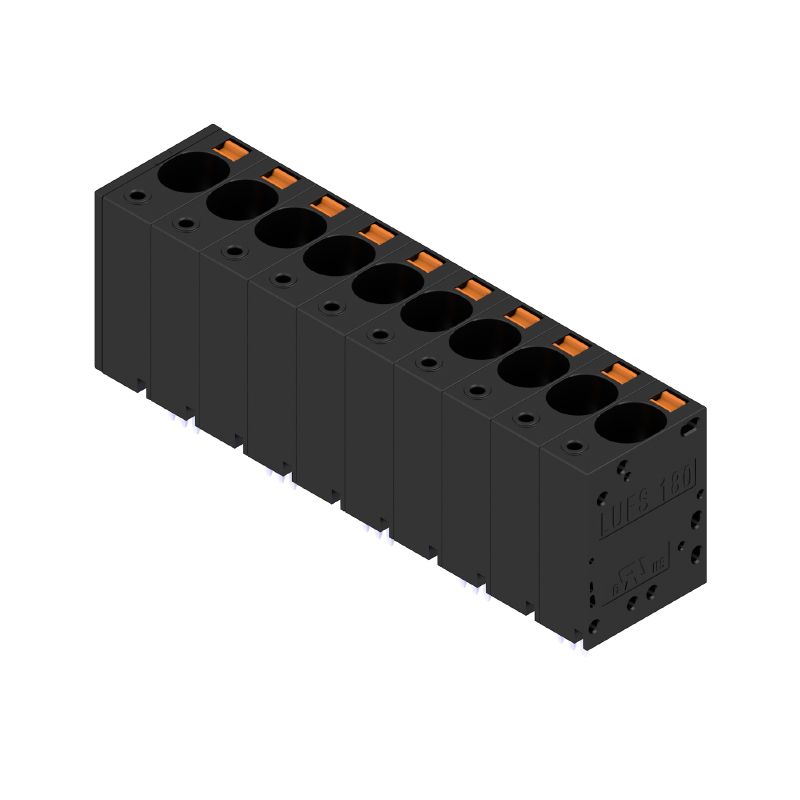

LUFS 10.00/10/180V 5.0SN BK BX
Produktbild
LUFS 10.00/10/180V 5.0SN BK BX
Produktbild
LUFS 10.00/10/180V 5.0SN BK BX
Maßbild
LUFS 10.00/10/180V 5.0SN BK BX
Deratingkurve
LUFS 10.00/10/180V 5.0SN BK BX
Deratingkurve
LUFS 10.00/10/180V 5.0SN BK BX
Deratingkurve
LUFS 10.00/10/180V 5.0SN BK BX
Produktvorteil
Power bis UL 600 V
Versetzte Lötstifte
LUFS 10.00/10/180V 5.0SN BK BX
Produktvorteil
Einfache Betätigung des Kontaktpunkts

LUFS 10.00/10/180V 5.0SN BK BX

Leiterplattenklemme, 10.00 mm, Polzahl: 10, 180°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box

Produkt ID 2492190000
Download data sheet Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 10.00 mm, Polzahl: 10, 180°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box
Best.-Nr.
2492190000
Art
LUFS 10.00/10/180V 5.0SN BK BX
GTIN (EAN)
4050118559910
VPE
10 Stück
Produkt-Kennzahlen
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 57 A / AWG 18 - AWG 4
Verpackung
Box

Abmessungen und Gewichte

Tiefe
24.7 mm
Tiefe (inch)
0.972 inch
Höhe
36.3 mm
Höhe (inch)
1.429 inch
Höhe niedrigstbauend
31.3 mm
Breite
101.58 mm
Breite (inch)
3.999 inch
Nettogewicht
80.881 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Power - Serie LU
Wire connection method
PUSH IN mit Betätigungselement
Mounting onto the PCB
THT-Lötanschluss
Conductor outlet direction
180°
Pitch in mm (P)
10 mm
Pitch in inches (P)
0.394 "
Number of poles
10
Polreihenzahl
1
Fitted by customer
Nein
Anzahl Reihen
1
Solder pin length (l)
5 mm
Dimensioni del codolo a saldare
d = 1,2 mm
oktogonal
Solder eyelet hole diameter (D)
1.6 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Schraubendreherklinge
0,8 x 4,0
Abisolierlänge
18 mm
L1 in mm
90 mm
L1 in Zoll
3.543 "
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Werkstoffdaten

Isolierstoff
Wemid (PA)
Farbe
schwarz
Farbe Betätigungselemente
orange
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
E-Cu
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
4...10 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-40 °C
Betriebstemperatur, max.
120 °C

Anschließbare Leiter

Klemmbereich, min.
0.5 mm²
Klemmbereich, max.
16 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
eindrähtig, min. H05(07) V-U
0.5 mm²
eindrähtig, max. H05(07) V-U
16 mm²
mehrdrähtig, min. H07V-R
6 mm²
mehrdrähtig, max. H07V-R
25 mm²
feindrähtig, min. H05(07) V-K
0.5 mm²
feindrähtig, max. H05(07) V-K
25 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0.5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
16 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0.5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
16 mm²
Lehrdorn nach EN 60999 a x b; ø
5,4 mm x 5,1 mm; 5,3 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2.5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019180000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004090000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019210000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004110000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565700000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004130000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0565800000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0379300000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      16 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0566000000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0375200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1.5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565600000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004070000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60947-7-4
Bemessungsstrom, min. Polzahl (Tu=20°C)
101 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
85.8 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
101 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
76 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1,000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1,000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
1,000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8 kV

Nenndaten nach CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
57 A
Rated current (Use group C / CSA)
57 A
Rated current (Use group D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 18
Wire cross-section, AWG, max.
AWG 4

Nenndaten nach UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Nennspannung (Use group D / UL 1059)
600 V
Nennspannung (Use group F / UL 1059)
1,000 V
Märkström (användargrupp B / UL 1059)
57 A
Nennstrom (Use group C / UL 1059)
57 A
Nennstrom (Use group D / UL 1059)
5 A
Nennstrom (Use group F / UL 1059)
57 A
Leiteranschlussquerschnitt AWG, min.
AWG 18
Wire cross-section, AWG, max.
AWG 4
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Emballage
Box
Longitud de VPE
316 mm
VPE szélesség
114 mm
VPE height
53 mm

Typprüfungen

Prueba: durabilidad de los marcajes
  • Norm:
    IEC 60947-1 Abschnitt 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer, Abisolierlänge
  • Bewertung:
    vorhanden
Prueba: sección ajustable
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-U6
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
    • Leitertyp und Leiterquerschnitt:
      AWG 4
  • Bewertung:
    bestanden
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    2,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden
  • Anforderung:
    4,5 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden
Test di estrazione
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥100 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden
  • Anforderung:
    ≥ 135 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Die einpolige Leiterplattenklemme kann für Spannungen bis 1500 V (DC) und 1000 V (AC) eingesetzt werden. Zu beachten ist dabei die jeweilige Gerätenorm und die entsprechend geforderten Luft- und Kriechstrecken nach dem Einbau
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
