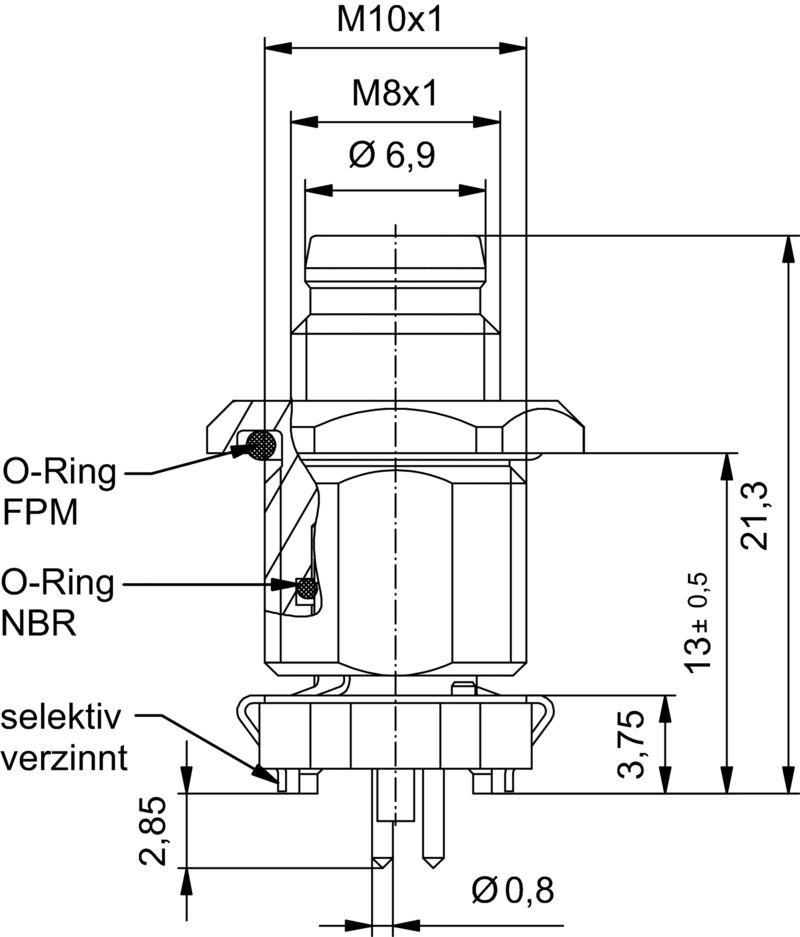

SAIE-M8S-4S-F13THR

Connecteurs à équiper, M8, Filetage de montage: M10, Nombre de pôles: 4, Longueurs de câbles / brins:

Référence produit 2423190000

Version	Connecteurs à équiper, M8, Filetage de montage: M10, Nombre de pôles: 4, Longueurs de câbles / brins:
Référence	2423190000
Type	SAIE-M8S-4S-F13THR
GTIN (EAN)	4050118430196
Qté.	25 Pièce

Poids net

3,84 g

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c
REACH SVHC	Lead 7439-92-1
SCIP	0ea6d931-f9e9-40a6-89d9-8d67103189d3

Boîtier	Mâle M8
Codage	M8 = aucun
Filetage de montage	M10
Hauteur du montage	13 mm
Nombre de pôles	4
Raccordement du blindage	Oui
Surfaces de boîtier	nickelé
Type de montage	Montage frontal
Tension nominale	30 V
Courant nominal	4 A
Plage de températures	-30…80 °C
Degré de protection	IP67
Surface du contact	Au (Or)
Matériau de base du boîtier	CuZn nickelé
Filetage du raccordement	M8
Couple de serrage	M8 : 0,5 Nm
Filetage de montage	M10
Couple de montage	max.: 0,8 Nm
Plage de couple de montage	0.8 Nm

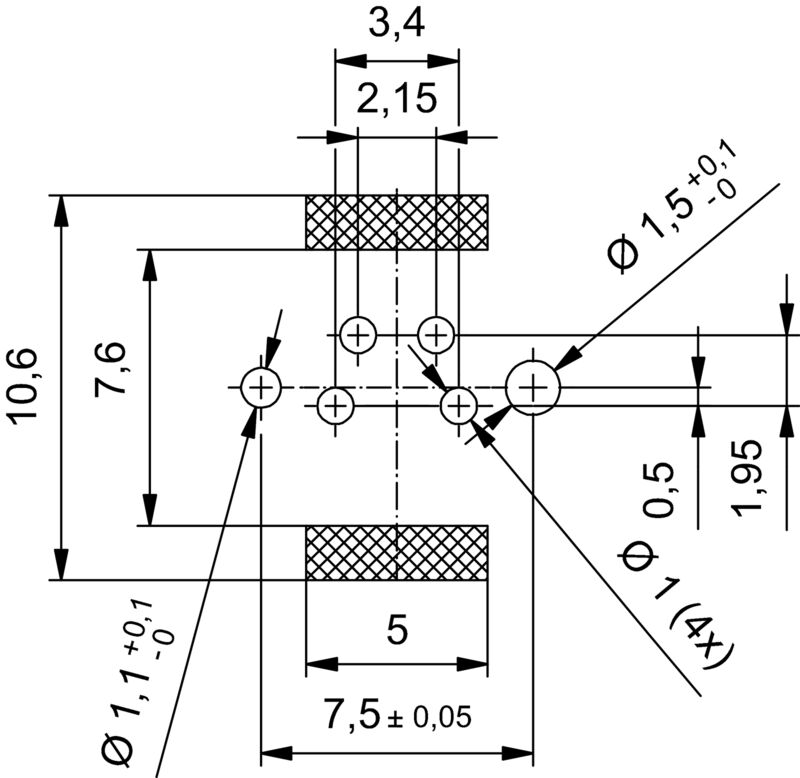

Montage sur le circuit imprimé	Raccordement soudé THT/THR
Tenue d’isolation	100 MΩ
Degré de pollution	3 (2 avec la zone étanche)
Cycles d'enfichage	≥ 100
Matériau des contacts	Alliage de cuivre
Matériau du joint	NBR
Matériau du contre-écrou	CuZn, nickelé
Matériau du boîtier à bride	CuZn, nickelé
Mortier liquide	PUR

Matériau des contacts	Alliage de cuivre
Surface du contact	Au (Or)

Montage sur le circuit imprimé	Raccordement soudé THT/THR
Cycles d'enfichage	≥ 100
Degré de protection	IP67
Nombre de pôles	4
Nombre de pôles	1
Tenue d’isolation	100 MΩ
