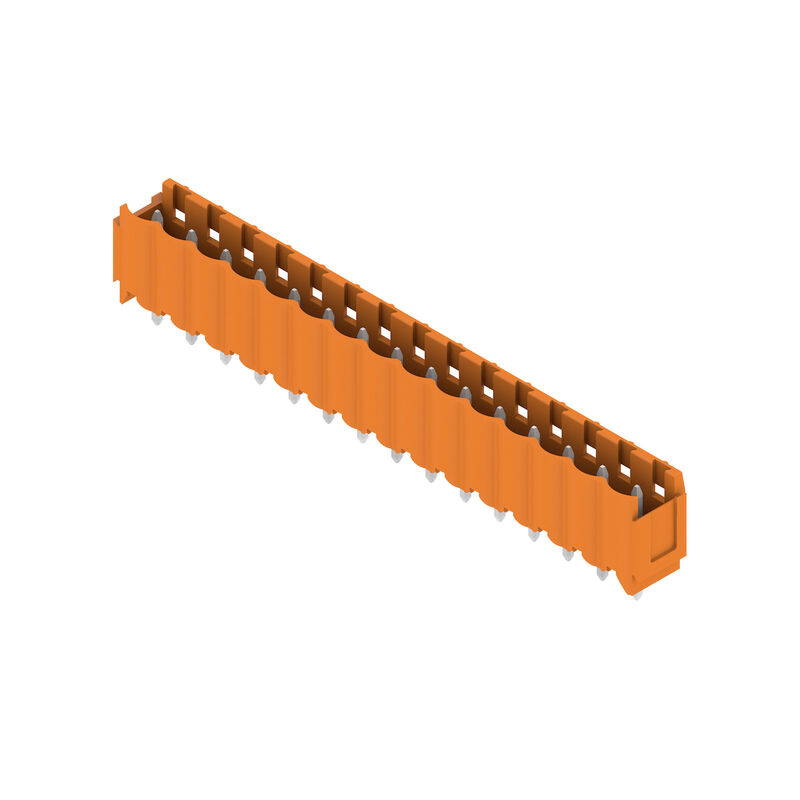

SL 5.00/15/180B 3.2SN OR BX
Illustrazione del prodotto
SL 5.00/15/180B 3.2SN OR BX
Illustrazione del prodotto
SL 5.00/15/180B 3.2SN OR BX
Dimensional drawing

SL 5.00/15/180B 3.2SN OR BX

PCB plug-in connector, male header, Dovetails for fixing blocks, THT solder connection, 5.00 mm, Number of poles: 15, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box

N. articolo 1581910000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 10 È la controparte di 5 Prodotti correlati 22
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Märkdata enligt IEC Rated data acc. to CSA Dati di dimensionamento sec. UL 1059 Packing Nota importante Classificazioni

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

General ordering data

Utförande
PCB plug-in connector, male header, Dovetails for fixing blocks, THT solder connection, 5.00 mm, Number of poles: 15, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Art.nr.
1581910000
Typ
SL 5.00/15/180B 3.2SN OR BX
GTIN (EAN)
4008190152840
Förp.
50 Pezzo
Parametri prodotto
IEC: 400 V / 18 A
UL: 300 V / 15 A
Imballaggio
Box

Dimensions and weights

Djup
8,4 mm
Byggdjup (tum)
0,331 inch
Höjd
15,2 mm
Altezza (pollici)
0,598 inch
Altezza minima
12 mm
Bredd
77 mm
Larghezza (pollici)
3,031 inch
Nettovikt
4,576 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%
Produktens koldioxidavtryck
  • Dalla culla al cancello:
    0,046 kg CO2 eq.

System specifications

Produktfamilj
OMNIMATE Signal - series BL/SL 5.00
Anslutningstyp
Collegamento al circuito stampato
Montering på kretskortet
Collegamento a saldare THT
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Anslutningsvinkel
180°
Numero di poli
15
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Tolerans för stiftlängd
+0,1 / -0,2 mm
Dimensioner för lödstift
d = 1,2 mm
ottagonale
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Diameter bestyckningshål (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 i mm
70 mm
L1 in pollici
2,756 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
10 N
Forza d'estrazione/polo, max.
8 N

Material data

Isoleringsmaterial
PBT
Färgkod
arancione
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Classe d'infiammabilità UL 94
V-0
Kontaktmaterial
Lega in rame
Kontaktyta
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Skiktstruktur för stiftkontakten
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura di magazzinaggio, min.
−40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
−25 °C
Campo della temperatura di montaggio, max.
100 °C

Märkdata enligt IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
18 A
Märkström, max. antal poler (Tu=20°C)
14,5 A
Märkström, min. antal poler (Tu=40°C)
15 A
Märkström, max. antal poler (Tu=40°C)
12 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
15 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
15 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Förpackning
Box
VPE-längd
197 mm
VPE-bredd
139 mm
VPE-höjd
37 mm

Nota importante

IPC-konformitet
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hänvisningstext

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
