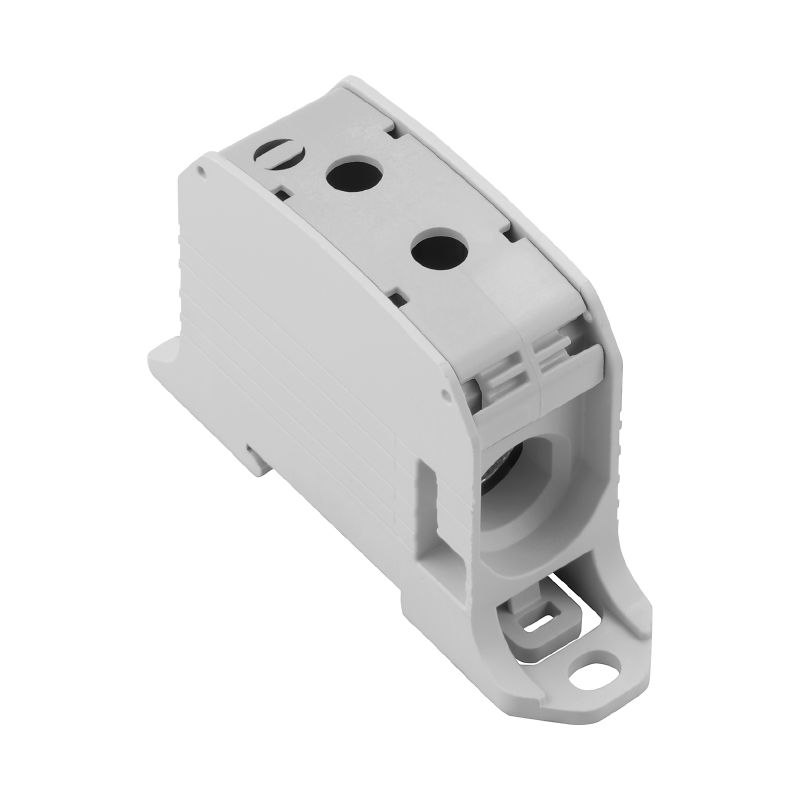

WPD 131 1X95/1X95 GY — Illustration du produit

Fiche technique Autres produits de la même gamme

WPD 131 1X95/1X95 GY

Blocs de jonction de distribution de potentiel, Raccordement vissé, Gris clair, 95 mm², 232 A, 1000 V, Nombre de raccordements: 1, Nombre d'étages: 1, TS 35, V-0, Wemid

Référence produit 2503090000

Propriétés

Informations générales de commande

Version	Blocs de jonction de distribution de potentiel, Raccordement vissé, Gris clair, 95 mm², 232 A, 1000 V, Nombre de raccordements: 1, Nombre d'étages: 1, TS 35, V-0, Wemid
Référence	2503090000
Type	WPD 131 1X95/1X95 GY
GTIN (EAN)	4050118516920
Qté.	2 Pièce

Dimensions et poids

Profondeur	57 mm
Profondeur (pouces)	2,244 inch
Hauteur	93 mm
Hauteur (pouces)	3,661 inch
Largeur	25,5 mm
Largeur (pouces)	1,004 inch
Poids net	96 g

Températures

Température de stockage	-25 °C...55 °C
Température d'utilisation permanente, min.	-50 °C
Température d'utilisation permanente, max.	120 °C

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau	Wemid
Couleur	Gris clair
Classe d'inflammabilité selon UL 94	V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)	CNEX18ATEX0016U
Certificat Nº (IECEX)	IECEXNEX18.0010U
Tension max. (ATEX)	880 V
Courant (ATEX)	232 A
Section max. du conducteur (ATEX)	95 mm²
Tension max. (IECEX)	880 V
Courant (IECEX)	232 A

Caractéristiques du système

Version	Raccordement vissé
Flasque de fermeture nécessaire	Non
Nombre de polarités	1
Nombre d'étages	1
Nombre de points de contact par étage	2
Etages internes pontés	Non
Rail	TS 35

Autres caractéristiques techniques

Instruction de montage	Rail/plaque de montage
Type de montage	monté
Version à l#92épreuve de l#92explosion	Oui

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement

Raccordement vissé

Raccordement (raccordement nominal)

Nombre de raccordements	1
Section de raccordement du conducteur, rigide, max.	95 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.	70 mm²
Section de raccordement, semi-rigide, max.	95 mm²
Type de raccordement	Raccordement vissé
Type de raccordement 2	Raccordement vissé

Généralités

Instruction de montage	Rail/plaque de montage
Nombre de pôles	1
Normes	IEC 60947-7-1 UL 1059 CSA
Rail	TS 35

Caractéristiques nominales

Section nominale	95 mm²
Tension nominale	1 000 V
Tension nominale AC	1 000 V
Tension nominale DC	1 000 V
Courant nominal	232 A
Normes	IEC 60947-7-1 UL 1059 CSA
Résistance de passage selon CEI 60947-7-x	0,14 mΩ
Tension de choc nominale	8 kV
Puissance dissipée conformément à CEI 60947-7-x	7,42 W
Tenue aux courants de faible durée	8/20µs avec 50 kA
Catégorie de surtension	III
Degré de pollution	3

Caractéristiques nominales selon UL

Certificat Nº (cURus)

E60693

Note importante

Informations sur le produit

Vous trouverez de plus amples informations dans la section des téléchargements du catalogue en ligne

Téléchargements

Agrément/Certificat/Document de conformité	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40480)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39844)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2503090000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2503090000)
Documentation utilisateur	[DATA SHEET WPD 131](https://mdcop.weidmueller.com/mediadelivery/asset/900_48113) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 131](https://mdcop.weidmueller.com/mediadelivery/asset/900_105980) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Agréments

Agréments	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FIMKO](/picture/FIMKO.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (cURus)	E60693
