Propriétés
| Version | Bloc de jonction à fusible, Raccordement vissé, Beige foncé, 25 mm², 32 A, 690 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35, V-0, PA 66/6, 10 x 38 mm |
| Référence | 1444230000 |
| Type | WSI 25/2 10X38/LED |
| GTIN (EAN) | 4050118249491 |
| Qté. | 6 Pièce |
| Statut de livraison | Cet article ne sera plus disponible à l'avenir. |
| Disponible jusqu'à | 29.09.2024 |
| Produit de remplacement | [1137780000](~/p/1137780000) |
| Profondeur | 58 mm |
| Profondeur (pouces) | 2,283 inch |
| Hauteur | 81 mm |
| Hauteur (pouces) | 3,189 inch |
| Largeur | 36 mm |
| Largeur (pouces) | 1,417 inch |
| Poids net | 103,5 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | PA 66/6 |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Flasque de fermeture nécessaire | Non |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, max. | 10 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min. | 0,75 mm² |
| Type de montage | monté |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Longueur de dénudage | 11 mm |
| Nombre de raccordements | 4 |
| Raccordement |
|
| Section de raccordement du conducteur, rigide, max. | 25 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 25 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 1,5 mm² |
| Section de raccordement, semi-rigide, max. | 25 mm² |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Certificat Nº (CSA) | 238018-1868186 |
| Section max. du conducteur (CSA) | 3 AWG |
| Section min. du conducteur (CSA) | 18 AWG |
| Type de tension pour l'affichage | AC/DC |
| Affichage | LED |
| Fusible | 10 x 38 mm |
| Support fusible | pivotant |
| Type de tension pour l'affichage | AC/DC |
| Rail | TS 35 |
| Section nominale | 25 mm² |
| Tension nominale | 690 V |
| Tension nominale par rapport bloc de jonction voisin | 690 V |
| Tension nominale DC | 690 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Résistance de passage selon CEI 60947-7-x | 0,32 mΩ |
| Tension de choc nominale | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 3,23 W |
| Degré de pollution | 3 |
| Informations sur le produit | La tension dépend de l'élément de fusible ou du voyant indicateur sélectionné |

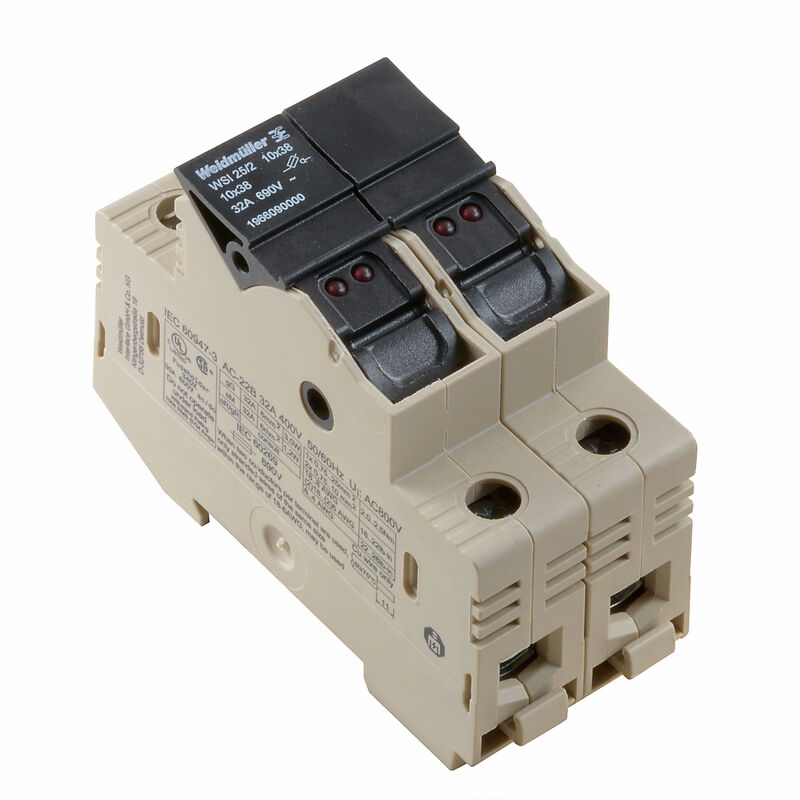

| Titre d'illustration #96 02 | Illustration du produit |
| Légende 02 | Figure similaire |
| Agrément/Certificat/Document de conformité |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68095)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61784) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1444230000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1444230000) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Agréments |    |
| ROHS | Conforme |
