ZP 2.5/1AN/11 GN/BE

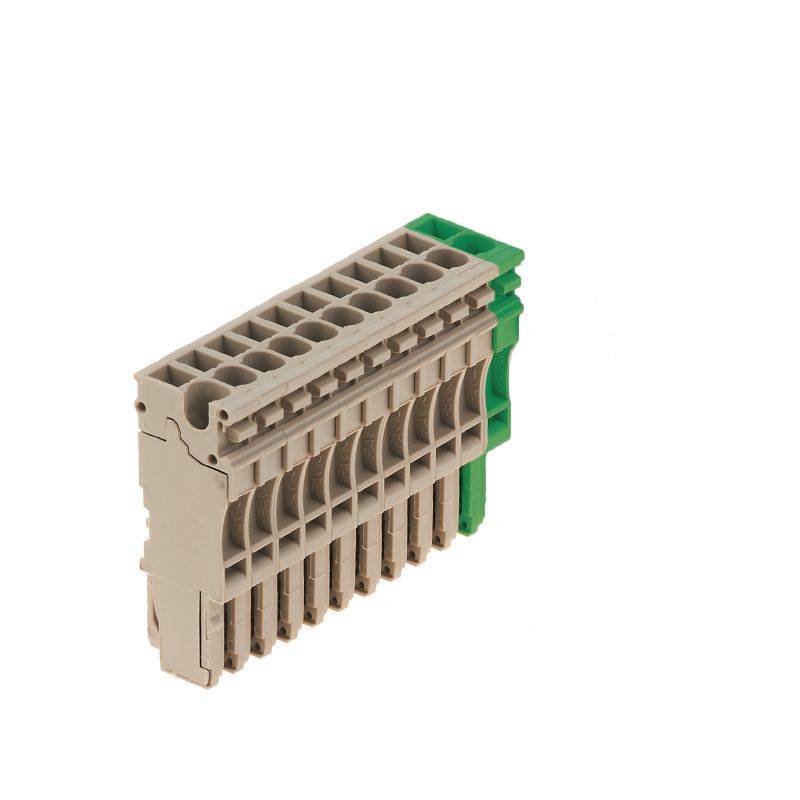

Illustration du produit

ZP 2.5/1AN/11 GN/BE

Z-series, Plug-in connector, beige, Direct mounting

Référence produit 1867180000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 8 Autres produits de la même gamme 325
Dopuszczenia General ordering data Mått och vikter Temperatures Miljööverenstämmelse för produkt Характеристики материала System specifications Autres caractéristiques techniques Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Märkdata Caractéristiques nominales selon UL Illustrations du produit Classifications

Dopuszczenia

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

General ordering data

Versión
Z-series, Plug-in connector, beige, Direct mounting
Código
1867180000
Tipo
ZP 2.5/1AN/11 GN/BE
GTIN (EAN)
4032248475704
Qté.
20 Pièce

Mått och vikter

Profundidad
41 mm
Depth (inches)
1.614 inch
Altura
16 mm
Altura (pulgadas)
0.63 inch
Anchura
56.1 mm
Largeur (pouces)
2.209 inch
Poids net
31.372 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
120 °C

Miljööverenstämmelse för produkt

RoHS megfelelőségi állapot
Kompatibel utan undantag
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Характеристики материала

Matériau de base
Wemid
Couleur
Beige foncé
Classe d'inflammabilité selon UL 94
V-0

System specifications

Version
Set of connectors
pluggable
Tension-clamp connection
Flasque de fermeture nécessaire
Non
Nombre de polarités
11
Nombre d'étages
1
Nombre de points de contact par étage
1
Etages internes pontés
Non
Raccordement PE
Oui

Autres caractéristiques techniques

Côté ouvert
fermé
Instruction de montage
Montage direct
Type de montage
플러그

Raccordement (raccordement nominal)

4 mm²
Calibre selon 60 947-1
A2
Dimension de la lame
0,6 x 3,5 mm
Longueur de dénudage
10 mm
Nombre de raccordements
11
Plage de serrage, min.
0.13 mm²
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 12
Section de raccordement du conducteur, rigide, max.
4 mm²
Section de raccordement du conducteur, rigide, min.
0.13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
2.5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0.13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0.13 mm²
Section de raccordement du conducteur, souple, max.
4 mm²
Section de raccordement du conducteur, souple, min.
0.13 mm²
Section de raccordement, semi-rigide, min.
0.13 mm²
Sens de raccordement
en haut
Type de raccordement
Plug-in connection

Caractéristiques nominales selon CSA

Courant Gr C (cCSAus)
20 A
Courant Gr D (cCSAus)
5 A
N° de certificat (cCSAus)
154685-1460993
Section max. du conducteur (cCSAusX)
12 AWG
Section min. du conducteur (cCSAusX)
26 AWG
Tension Gr C (cCSAus)
300 V
Tension Gr D (cCSAus)
600 V

Généralités

Installation advice
Montage direct
Number of poles
11
Standards
Conformément à CEI 60947-7-1
Wire connection cross section AWG, min.
AWG 12
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Märkdata

Section nominale
2.5 mm²
Tension nominale
500 V
Tension nominale par rapport bloc de jonction voisin
500 V
Tension max. du support de pince et du système enfichable
690 V
Tension nominale DC
500 V
Courant nominal
24 A
Courant avec conducteur max.
24 A
Normes
Conformément à CEI 60947-7-1
Résistance de passage selon CEI 60947-7-x
1.33 mΩ
Tension de choc nominale
6 kV
Tension nominale de choc avec le bloc de jonction voisin
6 kV
Puissance dissipée conformément à CEI 60947-7-x
0.77 W

Caractéristiques nominales selon UL

Certificat Nº (cURus)
E60693
Courant Gr C (cURus)
20 A
Courant Gr D (cURus)
5 A
Taille du conducteur Câblage d'installation max. (cURus)
12 AWG
Taille du conducteur Câblage d'installation min. (cURus)
26 AWG
Taille du conducteur Câblage d'usine max. (cURus)
12 AWG
Taille du conducteur Câblage d'usine min. (cURus)
26 AWG
Tension Gr C (cURus)
300 V
Tension Gr D (cURus)
600 V

Illustrations du produit

Título de ilustración-02
Illustration du produit
Légende 02
Figure similaire

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
