Tulajdonságok

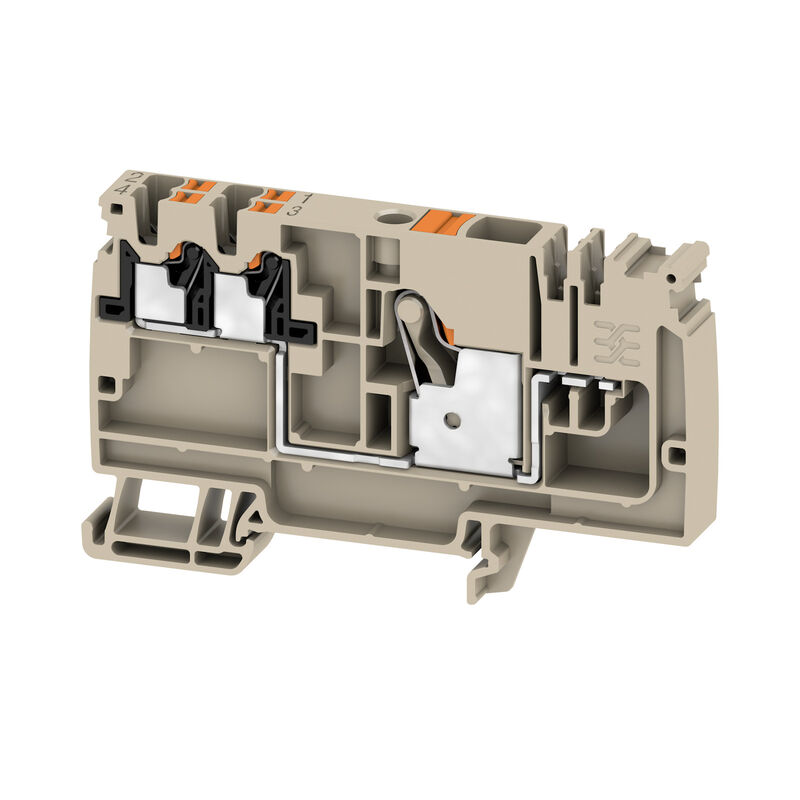

| Változat | Moduláris elosztó sorkapcsok, PUSH IN, 10 mm², 800 V, 57 A, sötétbézs |
| Rendelési szám | 2503890000 |
| Típus | AAP12 10/4X2.5 LO-LI OR |
| GTIN (EAN) | 4050118517569 |
| Qty. | 20 Darab |
| Mélység | 53,5 mm |
| Mélység (coll) | 2,106 inch |
| Mélység DIN sínnel együtt | 54 mm |
| Magasság | 89 mm |
| Magasság (coll) | 3,504 inch |
| Szélesség | 10 mm |
| Szélesség (coll) | 0,394 inch |
| Nettó tömeg | 31,093 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | sötétbézs |
| A működési elemek színe | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| EN 60079-7 jelölés | Ex ec II C Gc |
| 2014/34/EU címke | II 2 G D |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 5 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | TS 35 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Rögzítés típusa | Felpattintható |
| Telepítési útmutató | Sín |
| Csatlakoztatott vezeték keresztmetszete, flexibilis, további csatlakozás, max. | 2,5 mm² |
| Csatlakoztatott vezeték keresztmetszete, többeres, további csatlakozás, max. | 2,5 mm² |
| Csatlakoztatott vezeték keresztmetszete, többeres, további csatlakozás, min. | 0,5 mm² |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, további csatlakozás, max. | 2,5 mm² |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, további csatlakozás, min. | 0,5 mm² |
| Csatlakozás típusa, kiegészítő csatlakozás | PUSH IN |
| Csatlakozási irány | felső |
| Csatlakozások száma, kiegészítő csatlakozás | 4 |
| Csupaszolási hossz, kiegészítő csatlakozás | 10 mm |
| Kés mérete, kiegészítő csatlakozás | 0,6 x 3,5 mm |
| Névleges keresztmetszet, további csatlakozás | 2,5 mm² |
| Névleges áram, kiegészítő csatlakozás | 24 A |
| Rögzítési tartomány, további csatlakozás, max. | 2,5 mm² |
| Rögzítési tartomány, további csatlakozás, min. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 2,5 mm² |
| Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, min. | 0,5 mm² |
| Vezeték-keresztmetszet, flexibilis, további csatlakozás min. | 0,5 mm² |
| Csatlakozás típusa | PUSH IN |
| Csatlakozási irány | felső |
| Csatlakozások száma | 1 |
| Csupaszolási hossz | 18 mm |
| Finomsodratú, max. (névleges csatlakozás) | 16 mm² |
| Iker érvéghüvelyek, max. | 4 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 1,0 x 5,5 mm |
| Mérőeszköz, IEC 60947-1 | A6 |
| Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
| Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 16 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Tube length for twin wire-end ferrule |
|
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| B feszültség nagyság (CSA) | 600 V |
| B áram nagyság (CSA) | 55 A |
| C feszültség nagyság (CSA) | 600 V |
| C áram nagyság (CSA) | 55 A |
| D feszültség nagyság (CSA) | 600 V |
| D áram nagyság (CSA) | 5 A |
| Tanúsítvány száma (CSA) | 200039-70089609 |
| Vezeték keresztmetszet, max. (CSA) | 6 AWG |
| Vezeték keresztmetszet, min. (CSA) | 28 AWG |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Telepítési útmutató | Sín |
| Névleges keresztmetszet | 10 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 57 A |
| Áram maximum vezetékoknál | 57 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,56 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,82 W |
| Szennyezés súlyossága | 3 |
| B feszültség nagyság (cURus) | 600 V |
| B áram nagyság (cURus) | 55 A |
| C feszültség nagyság (cURus) | 600 V |
| C áram nagyság (cURus) | 55 A |
| D feszültség nagyság (cURus) | 600 V |
| D áram nagyság (cURus) | 5 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 6 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 28 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 28 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 6 AWG |
| Termékinformáció | Be kell tartani a csatlakoztatott vezetők túlterhelésére és zárlatára vonatkozó biztonsági előírásokat. Az összes csatlakoztatott vezető összes árama nem haladhatja meg a maximális terhelőáram értékét. |
| Approval/Certificate/Document of Conformity |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153933) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66279) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2503890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2503890000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2503890000&norm=0) |
| User Documentation |
[AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992)
[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
