Analóg leválasztó erősítő, Konfigurálható, érzékelő-táplálással, Input : I / U, Output : I / U

Cikkszám 1176000000
Adatlap letöltése Engineering Support Software Support Product Downloads
Tartozékok 4 Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Meghibásodási valószínűség Termékek környezetvédelmi megfelelősége Bemenet Kimenet Általános adatok Szigetelések koordinálása Ex alkalmazások (ATEX) adatai Csatlakozási adatok EMC megfelelőség és jóváhagyások Elem leírása Képek a termékekről Besorolások Ajánlati specifikációs lapok

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319237/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319243/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E337701

Általános rendelési adatok

Változat
Analóg leválasztó erősítő, Konfigurálható, érzékelő-táplálással, Input : I / U, Output : I / U
Rendelési szám
1176000000
Típus
ACT20M-AI-AO-S
GTIN (EAN)
4032248970063
Qty.
1 Darab

Méretek és tömegek

Mélység
114,3 mm
Mélység (coll)
4,5 inch
Magasság
112,5 mm
Magasság (coll)
4,429 inch
Szélesség
6,1 mm
Szélesség (coll)
0,24 inch
Nettó tömeg
80 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...85 °C
Üzemi hőmérséklet
-25 °C...70 °C
Páratartalom üzemi hőmérsékleten
0...95% (páralecsapódás nem megengedett )
Páratartalom
40 °C / 93 % rel. páratartalom, páralecsapódás nélkül

Meghibásodási valószínűség

SIL az IEC 61508 szerint
Egyik sem
MTBF
78 572 a

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Bemenet

Bemenetek darabszáma
1
Bemeneti ellenállás, feszültség
>500 kΩ
Bemeneti ellenállás, áram
70 Ω
Bemeneti feszültség
Konfigurálható
0(2)…10 V
0(1)…5 V
Bemenő áram
Konfigurálható
0...20 mA
4…20mA
Feszültségesés, árambemenet
<1,5 V
Szenzor
Feszültségforrás
Áramforrás
2-wire transmitter (without own power supply)
Szenzor tápellátás
> 17 V DC 20 mA-nél

Kimenet

Határfrekvencia (-3 dB)
100 Hz
Kimenetek száma
1
Kimenő feszültség, megjegyzés
configurable
0(2)...10 V
0(1)...5 V
Kimenő áram
konfigurálható
0...20 mA
4...20 mA
terhelő impedancia feszültsége
≥ 10 kΩ
Terhelő impedancia árama
≤ 600 Ω
@ max 23mA
Típus
aktív
a csatlakoztatott vezérlő passzív legyen

Általános adatok

Delivery state
  • Setting parameters:
    Input
  • Konfiguráció:
    0...20 mA
  • Setting parameters:
    Output
  • Konfiguráció:
    0...20 mA
Delivery state
Input: 0...20 mA // Output: 0...20 mA
Hőmérséklet együttható
≤ 0,01 % / °C

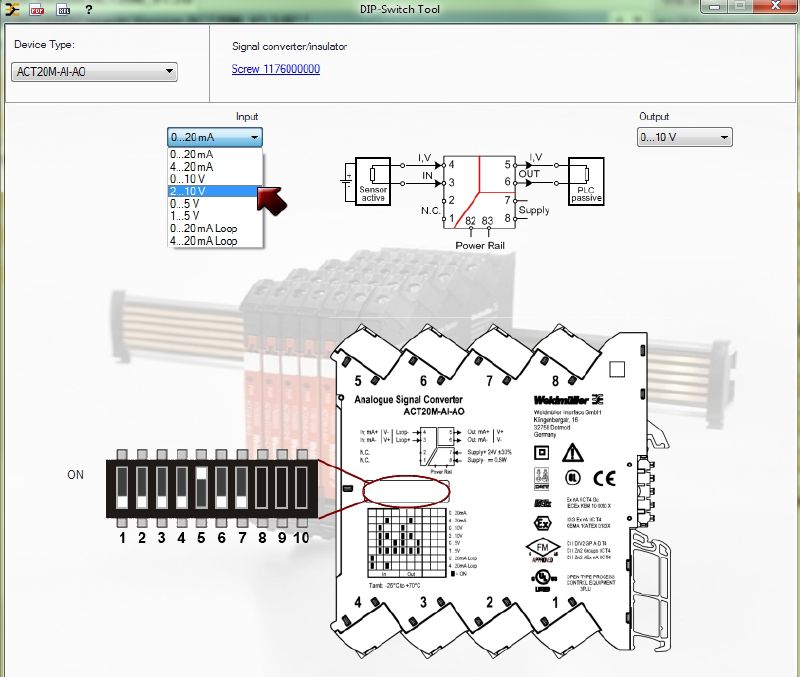

Konfiguráció
DIP-kapcsoló
Lépés válaszideje
≤ 7 ms
Névleges áramfelvétel
1,2 VA
Pontosság
< 0,05 % a mérési tartományra vonatkoztatva
Tartósín
TS 35
Tápfeszültség
24 V DC ±30 % sorkapocsnál vagy CH20M sín buszon keresztül
Védelmi osztály
IP20
Áramfelvétel, max.
1,2 W
Áramfelvétel, típ.
0,84 W
Üzemi magasság
≤ 2000 m

Szigetelések koordinálása

EMC szabványok
EN 61326-1
Galvanikus leválasztás
3-utas leválasztó
Névleges feszültség
300 Veff
Szennyezés súlyossága
2
Szigetelési feszültség
2,5 kVeff /1 perc.
Túlfeszültség kategória
II

Ex alkalmazások (ATEX) adatai

Installation location
Biztonságos (2-es zóna) területen telepített eszköz
Jelölés
II 3 G Ex nA IIC T4 Gc

Csatlakozási adatok

Csatlakozás típusa
Csavaros csatlakozás
Meghúzási nyomaték, min.
0,4 Nm
Meghúzási nyomaték, max.
0,6 Nm
Rögzítési tartomány, névleges csatlakozás
2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
AWG 14

EMC megfelelőség és jóváhagyások

EMC szabványok
EN 61326-1
Szabványok
IEC 61010-1

Elem leírása

A termék leírása
A konfigurálható ACT20M-AI-AO-S típusú DC leválasztó erősítő szabványos analóg jeleket alakít át. Az analóg bemeneti jelet lineárisan analóg kimeneti jellé alakítja és galvanikusan leválasztja. A bemenet aktív áramhurokként is használható (a hurokáramot a készülék adja). A tápellátás és a bemenet/kimenet galvanikus leválasztását (3-utas leválasztás) a közvetlen vezetékezés vagy a Weidmüller gyűjtősín biztosítja.

A konfigurálható ACT20M-AI-2AO-S típusú DC leválasztó erősítő ugyenezt kínálja, azonban 2 galvanikusan leválasztott kimenete van (4-utas leválasztás).

Képek a termékekről

Kép alcím-08
.

Besorolások

ETIM 6.0
EC002653
ETIM 7.0
EC002653
ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 9.0
27-21-01-20
ECLASS 9,1
27-21-01-20
ECLASS 10.0
27-21-01-20
ECLASS 11.0
27-21-01-20
ECLASS 12.0
27-21-01-20
ECLASS 13.0
27-21-01-20
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Ajánlati specifikációs lapok

Hosszspecifikáció

Univerzális standard jelleválasztó erősítő
1 csatornás jelleválasztó erősítő 6,1 mm szélességben, külső áramellátással,
0/4 - 20 mA analóg DC-áramjelek és feszültségjelek továbbításához és leválasztásához
0/2 - 10 V // 0/1 - 5 V.

Kiegészítő ház TS35 sínre szereléshez
Méretek: H/Sz/M 114,3/ 6,1/ 112,5 mm
Csavaros csatlakozás / 2,5 mm névleges keresztmetszet2
Védelmi osztály: IP 20

Bemenet                         0/4...20 mA
                                      0/2...10 V vagy 0/1...10 V
Kimenet                                             0/4...20 mA
                                      0/2...10 V vagy 0/1...5 V
Terhelő ellenállás             < 600 ohm/ áram/> 10 kohm/ feszültség
Átviteli hiba             < 0,05 % v. E.
100 Hz-es határfrekvencia
Kiegészítő áramellátás                                     24 VDC +/- 30 %
Teljesítményveszteség kb. 0,8 W
Környezeti
hőmérsékleti tartomány -25 °C...+70 °C

Szigetelés                                 EN 61010-1, 3 utas szigetelés 2,5 kV-ig minden áramkörnél, egymással szemben
Vizsgálati feszültség                               2,5 kV bemenet a kimenettel szemben a kiegészítő áramellátással szemben
Névleges
feszültség                                         300 V AC/DC II. túlfeszültség-kategória és 2 szennyezés szint esetén
Jóváhagyások: cULus, FM Div2, ATEX Zone2, DNV, GL




Típus                                                             ACT20M-AI-AO-S


Rövid specifikáció

Univerzális standard jelleválasztó erősítő
1 csatornás jelleválasztó erősítő 6,1 mm szélességben, külső áramellátással,
0/4...20 mA analóg DC-áramjelek és feszültségjelek továbbításához és leválasztásához
0/2...10V // 0/1...5 V. Az I/O-jelek DIP-kapcsolókkal konfigurálhatók.
