Tulajdonságok
| Verzió | Áram-mérőjeladó, Határérték-felügyelet, Input : 0…5/10 A, Analóg kimenet, Relékimenet, Áramkábel átmenő furatban |
| Rendelési szám | 1510330000 |
| Típus | ACT20P-CMT-10-AO-RC-P |
| EAN | 4050118319378 |
| Qty. | 1 Darab |

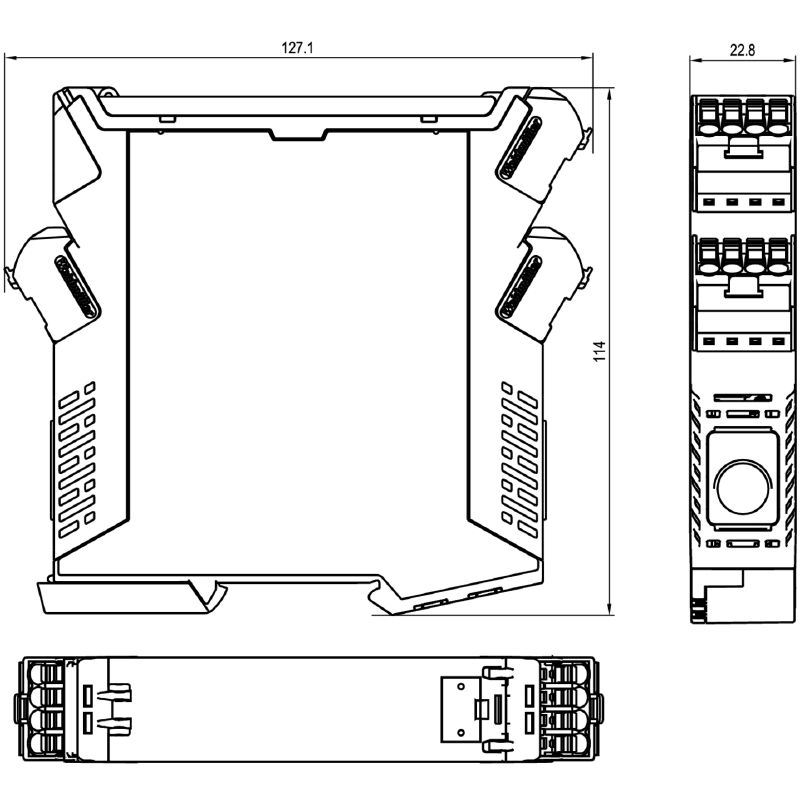

| Mélység | 114 mm |
| Mélység (coll) | 4,488 inch |
| Magasság | 127,1 mm |
| Magasság (coll) | 5,004 inch |
| Szélesség | 22,8 mm |
| Szélesség (coll) | 0,898 inch |
| Nettó tömeg | 158 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -25 °C...60 °C |
| Páratartalom | 5...95% páralecsapódás nem megengedett |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Bemenet mérési tartomány |
konfigurálható
0…5/10 A AC (RMS) or DC max. peak current 10 × IInput (1 s) max.csúcsáram 2 × IBemenet (1 s) @ 5/10 A DC For DC current measurement (AA): Current direction display at the output (-/+ analog value) max.csúcsáram 2 × IBemenet (1 s) |
| Bemenetek száma | 1 |
| Bemenő frekvencia | AC: 15…700 Hz (true root mean square) |
| Bemenő jel | Áramkábel átmenő furatban |
| Kábel külső átmérője, max. | 10 mm |
| Terhelő impedancia árama | ≤ 600 Ω |
| Típus |
aktív
a csatlakoztatott vezérlő passzív legyen |
| Digitális kimenetek száma | 1 |
| Max. kapcsolási feszültség, AC | 250 V |
| Max. kapcsolási feszültség, DC | 24 V |
| Max. kapcsolási frekvencia | 20 Hz |
| Névleges kapcsolási áram | 6 A |
| Riasztási funkció |
Surge current
Under-current Riasztás késleltetés: 0…10 s Hysteresis 5% / 10% |
| Típus |
Relé, 1 váltóérintkező
normal / inverse adjustment |
| Kimenő feszültség |
állítható
0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V |
| Kimenő áram |
állítható
0...20 mA 4...20 mA -20 – +20 mA |
| Lezáró ellenállás feszültség | ≥ 10 kΩ |
| Lezáró ellenállás árama analóg | ≤ 600 Ω |
| Number of analogue outputs | 1 |
| Típus (analóg kimenet) | Feszültség- és áramkimenet (konfigurálható) |
| Átviteli funkció | Közvetlen vagy inverz |
| Galvanikus leválasztás |
4 utas leválasztó
bemenet / kimenet / tápellátás / relé között |
| Hőmérséklet együttható |
≤ ±100 ppm⁄K @ -25…+55 °C
≤ ±200 ppm/K @ +55…+70 °C |
| Konfiguráció | DIP-kapcsoló és potenciométer |
| Lépés válaszideje |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| Pontosság | <0,75 % FSR |
| Potenciálbetáplálás | 16,8 V…31,2 V |
| Sín | TS 35 |
| Áramfelvétel, max. | 2,2 W |
| EMC szabványok |
IEC 61326-1
IEC 61010-2-201 |
| Galvanikus leválasztás |
4 utas leválasztó
bemenet / kimenet / tápellátás / relé között |
| Lökőfeszültség | 6,4 kV (1,2/50 µs) |
| Névleges feszültség | 300 V ACrms |
| Szennyezés súlyossága | 2 |
| Szigetelési feszültség | 4 kVeff / 1 min. |
| Túlfeszültség kategória | III |
| Vizsgálati feszültség | 4 kV |
| Csatlakozás típusa | PUSH IN |
| Meghúzási nyomaték, min. | 0,4 Nm |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Rögzítési tartomány, névleges csatlakozás | 2,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték keresztmetszet, tömör, min. | 0,2 mm² |
| Vezeték keresztmetszet, tömör, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,2 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,2 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Termékinformáció |
Az ACT20P-CMT-XX-(AO)-RC-P sorozat készülékei AC és DC áramot mérnek és felügyelnek 60 A-ig. Az alkalmazott valódi RMS módszer precíz mérést biztosít, még torzított hullámformájú áramok esetén is. A készülékek integrált határérték-felügyeletet biztosítanak beállítható kapcsolási küszöbértékkel, késleltetéssel és hiszterézissel, valamint relékimenettel. Jellemzők
|
| Kép alcím-10 | example for DIP switch setting (with ACT20 tool) |
| Approval/Certificate/Document of Conformity |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178162) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1510330000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510330000) |
| Software | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| User Documentation | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_45615) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9,1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| Jóváhagyások |    |
| Approvals | CULUS; |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
