Tulajdonságok

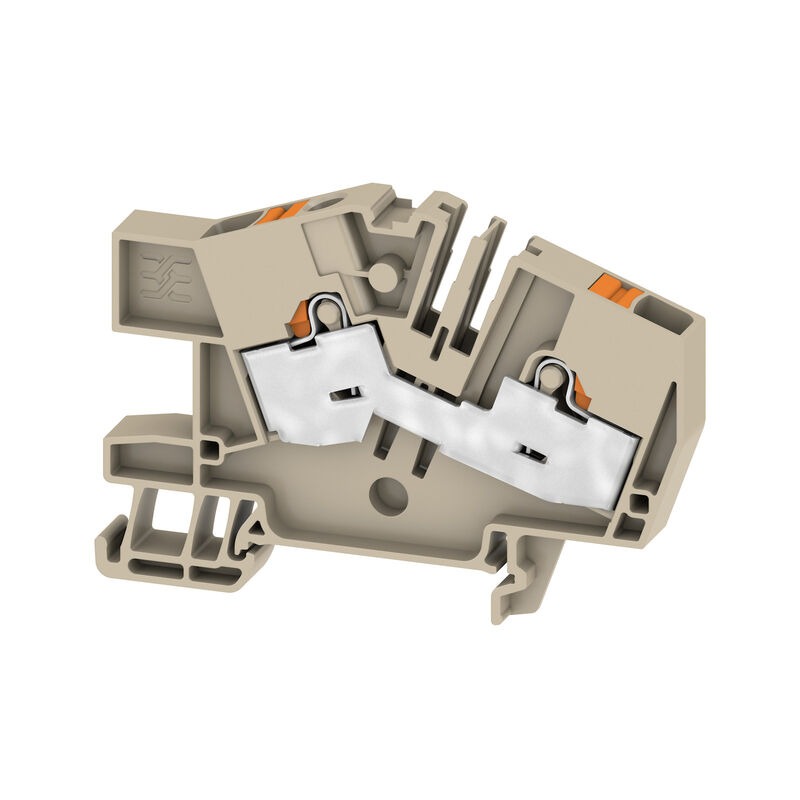

| Változat | Többszintes installációs sorkapocs, PUSH IN, sötétbézs, 6 mm², 41 A, 800 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, Wemid |
| Rendelési szám | 2668700000 |
| Típus | AITB 6 BB 2C |
| GTIN (EAN) | 4064675030362 |
| Qty. | 50 Darab |
| Mélység | 52,9 mm |
| Mélység (coll) | 2,083 inch |
| Magasság | 76,6 mm |
| Magasság (coll) | 3,016 inch |
| Szélesség | 8,1 mm |
| Szélesség (coll) | 0,319 inch |
| Nettó tömeg | 15,781 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | sötétbézs |
| A működési elemek színe | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felpattintható | Igen |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | jobb |
| Csatlakozás típusa | PUSH IN |
| Csatlakozási irány | felső |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 12 mm |
| Iker érvéghüvelyek, max. | 1,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 1,0 x 5,5 mm |
| Mérőeszköz, IEC 60947-1 | A5 |
| Rögzítési tartomány, névleges csatlakozás, max. | 10 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,34 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 8 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 8 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Névleges keresztmetszet | 6 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 41 A |
| Áram maximum vezetékoknál | 41 A |
| Szabványok | IEC 60947-7-1 |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,31 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Approval/Certificate/Document of Conformity |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_252495)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199364) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212818) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2668700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2668700000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2668700000&norm=0) |
| Tender specification | [Ausschreibungstext AITB 6 BB 2C](https://mdcop.weidmueller.com/mediadelivery/asset/900_246158) |
| User Documentation | [User Manual A-INSTA 1-tier](https://mdcop.weidmueller.com/mediadelivery/asset/900_229212) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001329 |
| ETIM 7.0 | EC001329 |
| ETIM 8.0 | EC001329 |
| ETIM 9.0 | EC001329 |
| ECLASS 9.0 | 27-14-11-25 |
| ECLASS 9,1 | 27-14-11-25 |
| ECLASS 10.0 | 27-14-11-25 |
| ECLASS 11.0 | 27-14-11-25 |
| ECLASS 12.0 | 27-14-11-25 |
| ECLASS 13.0 | 27-25-01-10 |
| ECLASS 14.0 | 27-25-01-10 |
| Jóváhagyások |    |
| ROHS | Megfelel |
Tartozékok
-
Cikkszám:2786910000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), Dugaszolt, kék, 41 A, Pólusszám: 10, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 78.7 mm
-
Cikkszám:1985840000Csomagolási egység:60 Darab
Keresztösszekötő (kapocs), Dugaszolt, kék, 41 A, Pólusszám: 3, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 21.8 mm
-
Cikkszám:1985780000Csomagolási egység:60 Darab
Keresztösszekötő (kapocs), Dugaszolt, narancssárga, 41 A, Pólusszám: 4, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 29.9 mm
-
Cikkszám:1985830000Csomagolási egység:60 Darab
Keresztösszekötő (kapocs), Dugaszolt, kék, 41 A, Pólusszám: 2, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 13.7 mm
-
Cikkszám:1985760000Csomagolási egység:60 Darab
Keresztösszekötő (kapocs), Dugaszolt, narancssárga, 41 A, Pólusszám: 3, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 21.8 mm
-
Cikkszám:2733950000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), Dugaszolt, narancssárga, 41 A, Pólusszám: 6, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 3.1 mm
-
Cikkszám:2733970000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), Dugaszolt, narancssárga, 41 A, Pólusszám: 10, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 3.1 mm
-
Cikkszám:1985850000Csomagolási egység:60 Darab
Keresztösszekötő (kapocs), Dugaszolt, kék, 41 A, Pólusszám: 4, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 29.9 mm
-
Cikkszám:2733960000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), Dugaszolt, narancssárga, 41 A, Pólusszám: 7, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 3.1 mm
-
Cikkszám:2786900000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), Dugaszolt, kék, 41 A, Pólusszám: 7, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 54.4 mm
-
Cikkszám:2786890000Csomagolási egység:20 Darab
Keresztösszekötő (kapocs), Dugaszolt, kék, 41 A, Pólusszám: 6, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 46.3 mm
-
Cikkszám:1985740000Csomagolási egység:60 Darab
Keresztösszekötő (kapocs), Dugaszolt, narancssárga, 41 A, Pólusszám: 2, Raszter mm-ben (P): 8.00, Szigetelt: Igen, Szélesség: 13.7 mm
-
Cikkszám:1991930000Csomagolási egység:50 Darab
Tesztadapter (kapocs), 1.5 mm², 250 V, 0.2 A
-
Cikkszám:1991890000Csomagolási egység:50 Darab
Tesztadapter (kapocs), 1.5 mm², 250 V, 0.2 A
-
-
-
Cikkszám:2448860000Csomagolási egység:500 Darab
Dekafix, Sorkapocs jelölő, 5 x 8.1 mm, Weidmueller, fehér
-
-
Cikkszám:0348900000Csomagolási egység:1 Meter
Gyűjtősín (kapocs), ezüst, Magasság: 1000 mm, Mélység: 3 mm, Vörösréz
-
Cikkszám:2669140000Csomagolási egység:20 Darab
Többszintes installációs sorkapocs, PUSH IN, kék, 16 mm², 76 A, 1000 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, Wemid
-
Cikkszám:0310000000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, Tartozékok, Vizsgálódugó, piros, Pólusszám: 1
-
Cikkszám:2448930000Csomagolási egység:500 Darab
WS, Sorkapocs jelölő, 8 x 8.1 mm, Weidmueller, fehér
-
-
-
-
-
Cikkszám:2749380000Csomagolási egység:1 Darab
Csavarhúzó, Kés szélessége (B): 5.5 mm, Kés hossza: 150 mm, Kés vastagsága (A): 1 mm
