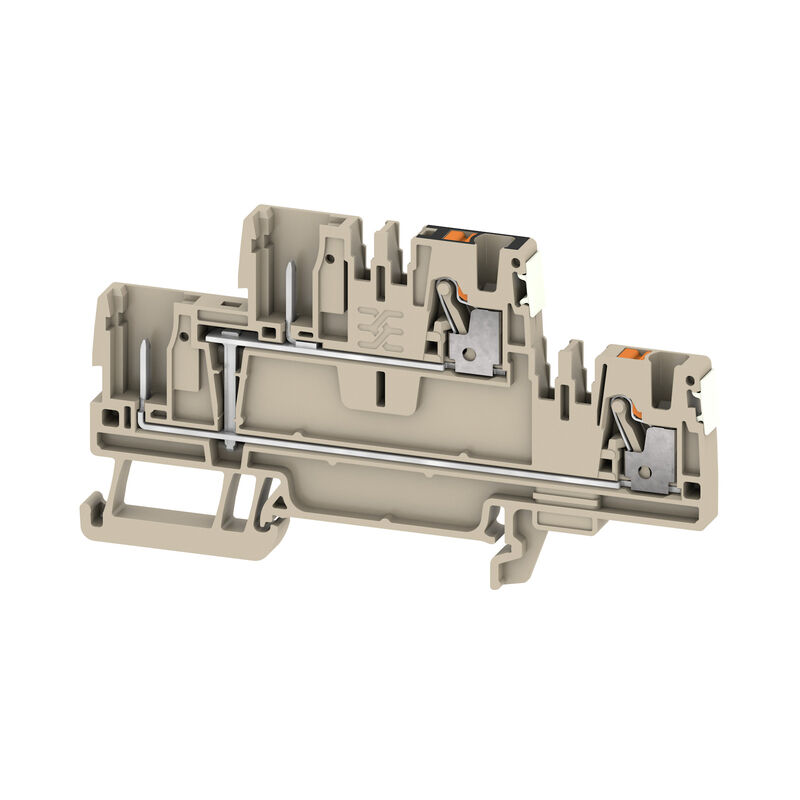

APGTB 2.5 2T VL 4C/2 DL

Átvezető sorkapocs, PUSH IN, 2.5 mm², 800 V, 24 A, sötétbézs

Cikkszám 2675950000

Tulajdonságok

Általános rendelési adatok

Változat	Átvezető sorkapocs, PUSH IN, 2.5 mm², 800 V, 24 A, sötétbézs
Rendelési szám	2675950000
Típus	APGTB 2.5 2T VL 4C/2 DL
GTIN (EAN)	4050118728972
Qty.	50 Darab

Méretek és tömegek

Mélység	50,5 mm
Mélység (coll)	1,988 inch
Mélység DIN sínnel együtt	51 mm
Magasság	91 mm
Magasság (coll)	3,583 inch
Szélesség	5,1 mm
Szélesség (coll)	0,201 inch
Nettó tömeg	12,17 g

Hőmérsékletek

Tárolási hőmérséklet	-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.	-60 °C
Folyamatos üzemi hőmérséklet., max.	130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Anyag adatok

Anyag	Wemid
Szín	sötétbézs
A működési elemek színe	narancssárga
UL 94 éghetőségi osztály	V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (ATEX)	TUEV16ATEX7940U
Tanúsítvány száma (IECEX)	IECEXTUR16.0046U
Max. feszültség (ATEX)	800 V
Áram (ATEX)	15 A
Vezetékkeresztmetszet, max. (ATEX)	2.5 mm²
Max. feszültség (IECEX)	800 V
Áram (IECEX)	15 A
Vezetékkeresztmetszet, max. (IECEX)	2.5 mm²

Rendszer specifikációk

Véglap szükséges	Igen
Szintek száma	2
Rögzítési pontok száma szintenként	2
Potenciálok száma szintenként	1
Keresztkötött szintek belül	Igen
PE-csatlakozás	Nem
Sín	TS 35
PE működés	Nem
PEN funkció	Nem

Kiegészítő műszaki adatok

Felpattintható	Igen
Felszerelés típusa	TS 35
Nyitott oldala	jobb
Robbanásbiztosság szempontjából bevizsgált változat	Nem
Rögzítés típusa	Felpattintható

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás

dugaszolható

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa	PUSH IN
Csatlakozási irány	felső
Csatlakozások száma	4
Csupaszolási hossz	10 mm
Iker érvéghüvelyek, max.	0,75 mm²
Iker-érvéghüvelyek, min.	0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.	0,5 mm²
Kés mérete	0,6 x 3,5 mm
Mérőeszköz, IEC 60947-1	A3
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1	Tube length: névleges: 5 mm Vezetékcsatlakozás keresztmetszete: névleges: 0,25 mm² Tube length: min.: 6 mm max.: 10 mm Vezetékcsatlakozás keresztmetszete: min.: 0,5 mm² max.: 1 mm² Tube length: min.: 7 mm max.: 12 mm Vezetékcsatlakozás keresztmetszete: min.: 1,5 mm² max.: 2,5 mm²
Műanyag galléros érvéghüvely csőhossza DIN 46228/4	Tube length: min.: 8 mm max.: 6 mm Vezetékcsatlakozás keresztmetszete: min.: 0,34 mm² max.: 0,14 mm² Tube length: min.: 12 mm max.: 6 mm Vezetékcsatlakozás keresztmetszete: min.: 1 mm² max.: 0,5 mm² Tube length: min.: 12 mm max.: 8 mm Vezetékcsatlakozás keresztmetszete: min.: 2,5 mm² max.: 1,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.	4 mm²
Rögzítési tartomány, névleges csatlakozás, min.	0,14 mm²
Tube length for twin wire-end ferrule	Tube length: min.: 8 mm max.: 12 mm Vezetékcsatlakozás keresztmetszete: min.: 0,5 mm² max.: 0,75 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.	0,5 mm²
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 28
Vezeték csatlakozási keresztmetszet, finomsodratú, max.	4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.	0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.	4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.	2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.	4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.	0,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás	2,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás	0,5 mm²

Általános

Szabványok	IEC 60947-7-1 szerint
Sín	TS 35
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 28

Névleges adatok

Névleges keresztmetszet	2,5 mm²
Névleges feszültség	800 V
Névleges DC feszültség	800 V
Névleges áram	24 A
Áram maximum vezetékoknál	24 A
Szabványok	IEC 60947-7-1 szerint
Névleges lökőfeszültség	8 kV
Teljesítményveszteség az IEC 60947-7-x szerint	0,77 W
Szennyezés súlyossága	3
Túlfeszültség kategória	III

Letöltések

Approval/Certificate/Document of Conformity	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58121) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153864) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205851)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2675950000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675950000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675950000&norm=0)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-17
ECLASS 14.0	27-25-01-17

Tanúsítványok

Jóváhagyások	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Megfelel
