Tulajdonságok

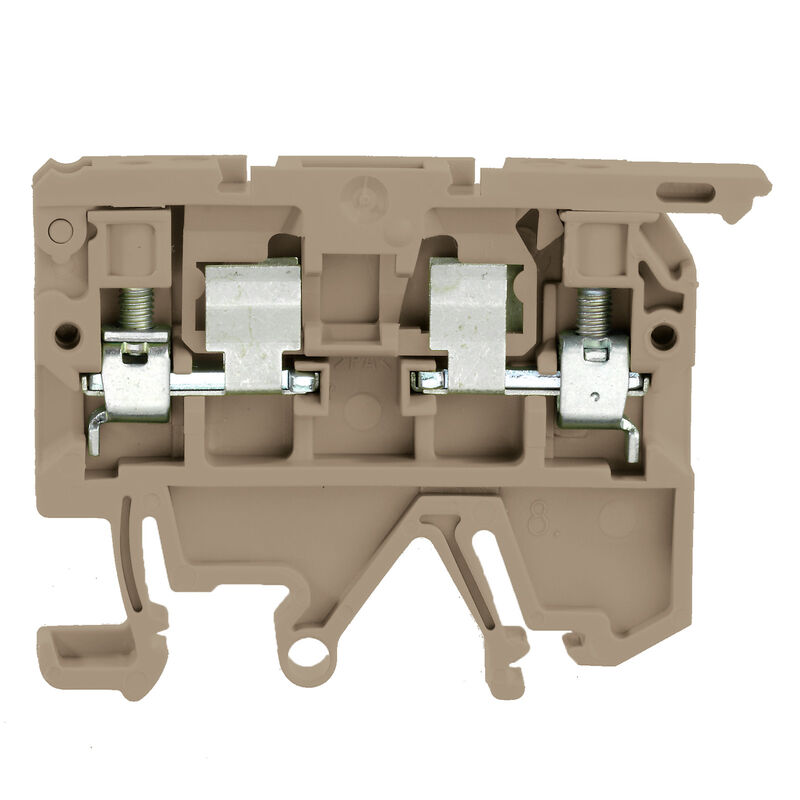

| Verzió | Biztosítós sorkapcsok, Csavaros csatlakozás, Biztosítóelem, Egyik oldalon szabad vég, Csavaros csatlakozás, 4 mm², 500 V, 6.3 A, G-Si. 5 x 20, sötétbézs |
| Rendelési szám | 1750470000 |
| Típus | ASK 1/EN DB |
| EAN | 4008190316983 |
| Qty. | 100 Darab |
| Mélység | 43 mm |
| Mélység (coll) | 1,693 inch |
| Magasság | 58 mm |
| Magasság (coll) | 2,283 inch |
| Szélesség | 8,1 mm |
| Szélesség (coll) | 0,319 inch |
| Nettó tömeg | 12,93 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 100 °C |
| Anyag | PA 66 |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-2 |
| Változat |
Csavaros csatlakozás
Biztosítóelem Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín |
TS 35
TS 32 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Csatlakozás típusa, kiegészítő csatlakozás | Húzórugós csatlakozás |
| Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 4 mm² |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Húzórugós csatlakozás |
| Csatlakozások száma | 2 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| B feszültség nagyság (CSA) | 300 V |
| B áram nagyság (CSA) | 10 A |
| C feszültség nagyság (CSA) | 300 V |
| C áram nagyság (CSA) | 10 A |
| D feszültség nagyság (CSA) | 300 V |
| D áram nagyság (CSA) | 10 A |
| Tanúsítvány száma (CSA) | 200039-2372908 |
| Vezeték keresztmetszet, max. (CSA) | 12 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| Olvadóbiztosíték-betét | G-Si. 5 x 20 |
| Sín |
TS 35
TS 32 |
| Névleges keresztmetszet | 4 mm² |
| Névleges feszültség | 500 V |
| Névleges DC feszültség | 500 V |
| Névleges áram | 6,3 A |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,02 W |
| C feszültség nagyság (UR) | 300 V |
| C áram nagyság (UR) | 10 A |
| Tanúsítvány száma (UR) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (UR) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (UR) | 26 AWG |
| Vezetékméret, terepi vezetékezés, max. (UR) | 12 AWG |
| Vezetékméret, terepi vezetékezés, min. (UR) | 22 AWG |
| Termékinformáció | A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől |
| Illusztráció címe 02 | Product image |
| Kép alcím-02 | A kép illusztráció |
| Approval/Certificate/Document of Conformity | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63333) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1750470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1750470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1750470000&norm=0) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9,1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
Tartozékok
-
-
Cikkszám:2007130000Csomagolási egység:500 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Weidmueller, fehér
-
Cikkszám:0380380000Csomagolási egység:20 Darab
Véglemez (kapcsok), 52 mm x 1.5 mm, kék
-
-
-
-
Cikkszám:0461200000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 3, Osztás, mm (P): 8.00, Szigetelt: Igen, 27 A, szürke
-
Cikkszám:0461100000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 2, Osztás, mm (P): 8.00, Szigetelt: Igen, 27 A, szürke
-
Cikkszám:0461300000Csomagolási egység:50 Darab
Keresztösszekötő (kapocs), becsavart állapotban, Pólusszám: 4, Osztás, mm (P): 8.00, Szigetelt: Igen, 27 A, szürke
-
Cikkszám:1856740000Csomagolási egység:800 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Osztás, mm (P): 8.00 Weidmueller, fehér
-
Cikkszám:1856750000Csomagolási egység:160 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Osztás, mm (P): 8.00 Weidmueller, Vevőspecifikus
-
Cikkszám:0431200000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 4 A, G-Si. 5 x 20
-
Cikkszám:0439000000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.63 A, G-Si. 5 x 20
-
Cikkszám:0431300000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 5 A, G-Si. 5 x 20
-
Cikkszám:0430800000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 1.6 A, G-Si. 5 x 20
-
Cikkszám:0430500000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.25 A, G-Si. 5 x 20
-
Cikkszám:0431000000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 2.5 A, G-Si. 5 x 20
-
Cikkszám:0430400000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.2 A, G-Si. 5 x 20
-
Cikkszám:0430300000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.1 A, G-Si. 5 x 20
-
Cikkszám:0430900000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 2 A, G-Si. 5 x 20
-
Cikkszám:0430600000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 0.5 A, G-Si. 5 x 20
-
Cikkszám:0431100000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 3.15 A, G-Si. 5 x 20
-
Cikkszám:0431400000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 6.3 A, G-Si. 5 x 20
-
Cikkszám:0430700000Csomagolási egység:10 Darab
Miniatűr biztosító, gyors működésű, 1 A, G-Si. 5 x 20
