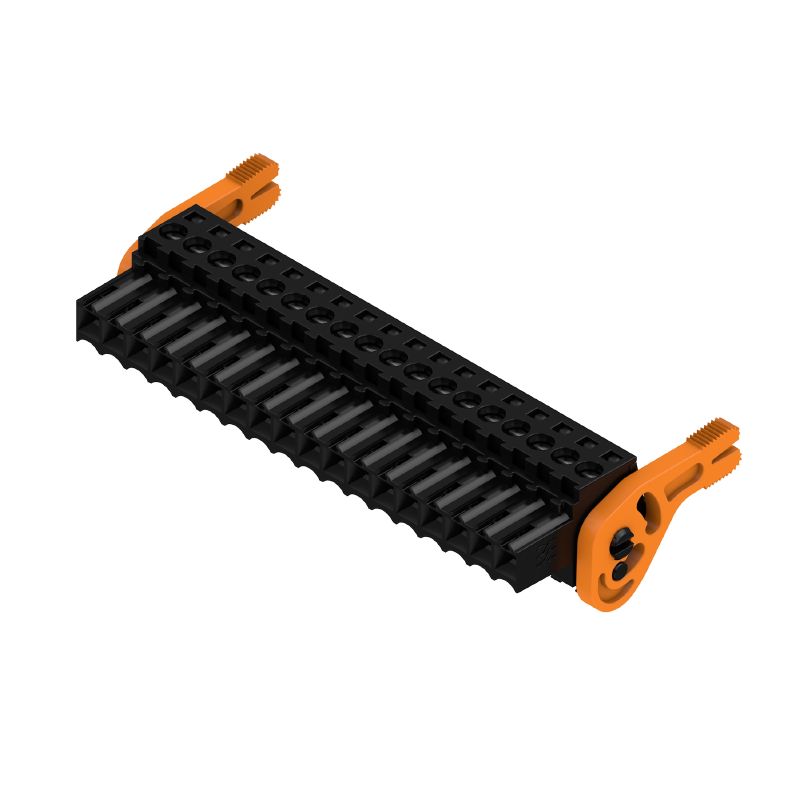

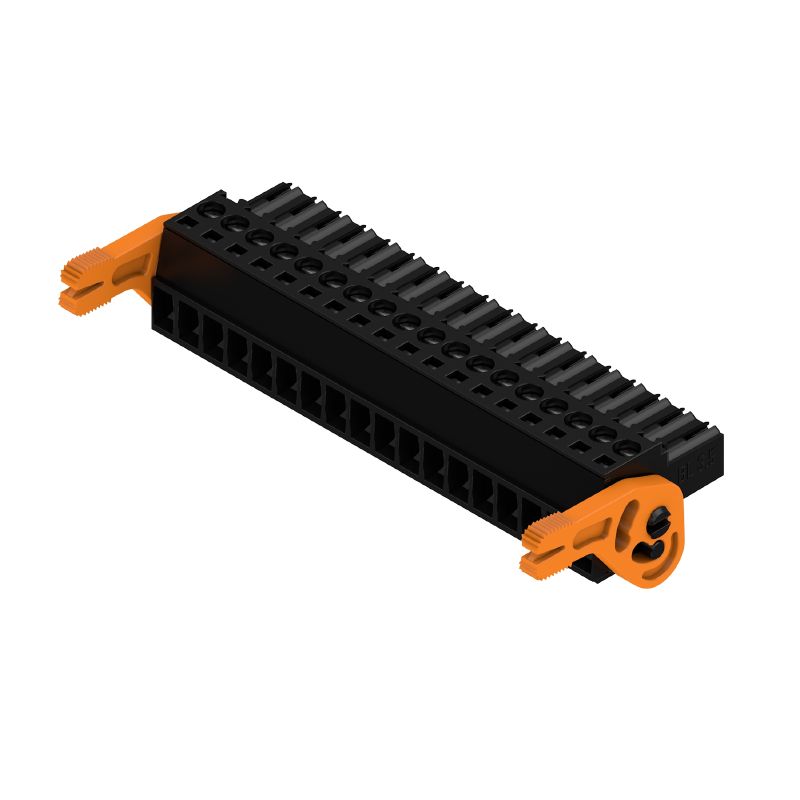

BL 3.50/18/180LH SN BK BX — Product image

Adatlap letöltése

BL 3.50/18/180LH SN BK BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 18, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1688040000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 18, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Rendelési szám	1688040000
Típus	BL 3.50/18/180LH SN BK BX
GTIN (EAN)	4008190853594
Qty.	24 Darab
Termékadatok	IEC: 320 V / 17 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 14
Csomagolás	Doboz

Méretek és tömegek

Mélység	29,5 mm
Mélység (coll)	1,161 inch
Magasság	14,9 mm
Magasság (coll)	0,587 inch
Szélesség	69,5 mm
Szélesség (coll)	2,736 inch
Nettó tömeg	14,833 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

System Parameters

Termékcsalád	OMNIMATE Jel - BL/SL 3.50 sorozat
Csatlakozás típusa	Terepi csatlakozás
Vezetékcsatlakozás-technika	Csavaros csatlakozás
Raszter mm-ben (P)	3,5 mm
Raszter inch-ben (P)	0,138 "
Vezeték kimeneti irány	180°
Pólusszám	18
L1, mm	59,5 mm
L1, inch	2,343 "
Sorok száma	1
Érintkezősorok száma	1
Névleges keresztmetszet	1,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint	IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály	IP20 teljesen felszerelve
Térfogati ellenállás	≤5 mΩ
Kódolható	Igen
Csupaszolási hossz	6 mm
Biztosítócsavar	M 2
Csavarhúzó éle	0,4 x 2,5
Csavarhúzó éle, standard	DIN 5264
Dugaszolási ciklusok	25
Dugaszolási erő/pólus, max.	7 N
Húzóerő / pólus, max.	5 N
Tightening torque	Forgatónyomaték típusa: Wire connection Usage information: Meghúzási nyomaték: min.: 0,2 Nm max.: 0,25 Nm

Anyagjellemzők

Szigetelőanyag	PBT
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	IIIa
Kúszóútképzési összehasonlítási szám (CTI)	≥ 200
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Dugaszolható csatlakozás rétegszerkezete	4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	100 °C
Hőmérsékleti tartomány, telepítés, min.	-30 °C
Hőmérsékleti tartomány, telepítés, max.	100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,08 mm²
Rögzítési tartomány, névleges csatlakozás, max.	1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 14
Tömör, min. H05(07) V-U	0,2 mm²
Tömör, max. H05(07) V-U	1,5 mm²
Flexibilis, min. H05(07) V-K	0,2 mm²
Flexibilis, max. H05(07) V-K	1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	1,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	1,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø	2,4 mm x 1,5 mm
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 8 mm Ajánlott érvéghüvely: 0409500000 Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0282600000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 8 mm Ajánlott érvéghüvely: 0409600000 Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0282700000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1 mm² érvéghüvely: Csupaszolási hossz: névleges: 8 mm Ajánlott érvéghüvely: 0409700000 Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0372600000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,25 mm² érvéghüvely: Csupaszolási hossz: névleges: 8 mm Ajánlott érvéghüvely: 9025740000 Csupaszolási hossz: névleges: 5 mm Ajánlott érvéghüvely: 9018910000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,34 mm² érvéghüvely: Csupaszolási hossz: névleges: 8 mm Ajánlott érvéghüvely: 9025750000
Hivatkozási szöveg	A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	17 A
Névleges áram, maximális pólusszám (Tu=20 °C)	12 A
Névleges áram, min. pólusszám (Tu=40°C)	14,5 A
Névleges áram, maximális pólusszám (Tu=40°C)	10 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	320 V
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	160 V
Rövid idejű határáram ellenállás	3 x 1s mit 100 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)	300 V
Névleges feszültség (D felhasználási csoport / CSA)	300 V
Névleges áram (B felhasználási csoport / CSA)	10 A
Névleges áram (D felhasználási csoport / CSA)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 28
Vezeték keresztmetszet, AWG, max.	AWG 14

UL 1059 névleges adatok

Intézet (UR)	UR
Tanúsítvány száma (UR)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	300 V
Névleges feszültség (D felhasználási csoport / UL 1059)	300 V
Névleges áram (B felhasználási csoport/ UL 1059)	10 A
Névleges áram (D felhasználási csoport/ UL 1059)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 28
Vezeték keresztmetszet, AWG, max.	AWG 14
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	351 mm
VPE szélesség	136 mm
VPE magasság	25 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint Teszt: eredetjelölés, típusazonosítás, SEV tanúsítvány, CSA tanúsítvány Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva
Teszt: Helytelen illesztés (nem felcserélhetők)	Standard: DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN IEC 60512 szabvány, 7. rész, 5 / 05.94 szakasz Teszt: 180°-kal elfordítva kódolóelemekkel Kiértékelés: átadva
Teszt: Rögzíthető keresztmetszet	Standard: DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.99 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,2 mm² Vezető típusa és keresztmetszete: sodrott 0,2 mm² Vezető típusa és keresztmetszete: tömör, 1,5 mm² Vezető típusa és keresztmetszete: sodrott 1,5 mm² Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: 2 × AWG 24/1 Vezető típusa és keresztmetszete: 2 × AWG 24/19 érvéghüvellyel Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 1,5 mm² Vezető típusa és keresztmetszete: sodrott 1,5 mm² Vezető típusa és keresztmetszete: AWG 16/7 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz Követelmény: ≥5 N Vezeték típusa: Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Kiértékelés: átadva Követelmény: ≥10 N Vezeték típusa: Vezető típusa és keresztmetszete: 2 × AWG 24/1 Vezető típusa és keresztmetszete: 2 × AWG 24/19 érvéghüvellyel Kiértékelés: átadva Követelmény: ≥40 N Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U1.5 Vezető típusa és keresztmetszete: H05V-K1.5 Vezető típusa és keresztmetszete: AWG 16/7 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

Aranyozott érintkező felület külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Vezeték max. külső átmérője: 2,9 mm

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

Érvéghüvely műanyag gallérral DIN 46228/4

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
