BLF 3.50/04/180LH SN BK BX

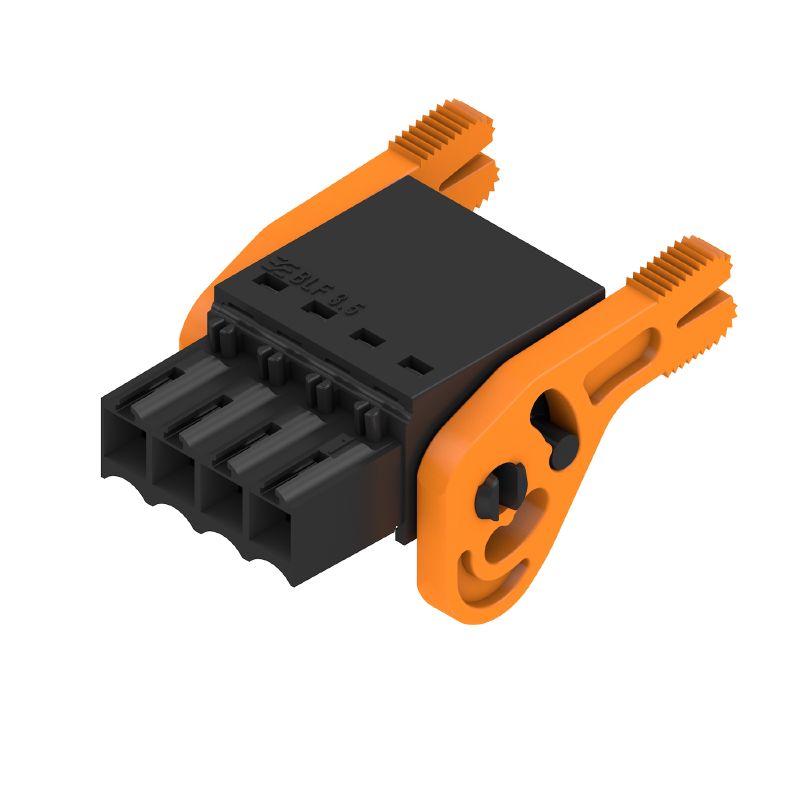

Zdjęcie produktu
BLF 3.50/04/180LH SN BK BX
Zdjęcie produktu
BLF 3.50/04/180LH SN BK BX
Rysunek wymiarowany
BLF 3.50/04/180LH SN BK BX
Krzywa obciążalności prądowej
BLF 3.50/04/180LH SN BK BX
Krzywa obciążalności prądowej
BLF 3.50/04/180LH SN BK BX
Zaleta produktu
Solid PUSH IN contact
Safe and durable

BLF 3.50/04/180LH SN BK BX

Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 4, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box

Nr. produktu 2538030000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Odpowiedniki 18 Produkty pokrewne 18
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Névleges adatok IEC szerint Rated data acc. to CSA Märkdata enligt UL 1059 Imballaggio Controlli sulla tipologia 중요 참고 사항 분류

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Dati generali per l’ordinazione

Változat
Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 4, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box
Rendelési szám
2538030000
Típus
BLF 3.50/04/180LH SN BK BX
GTIN (EAN)
4050118549553
Qty.
84 items
Produktparametrar
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Förpackning
Box

Dimensioni e pesi

Mélység
30,05 mm
Mélység (coll)
1,183 inch
Magasság
15,08 mm
높이 (인치)
0,594 inch
Szélesség
20,9 mm
Width (inches)
0,823 inch
Nettó tömeg
4,238 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%
Termék karbonlábnyoma
  • Производственный цикл:
    0,179 kg CO2 eq.

Parametri del sistema

Termékcsalád
OMNIMATE Signal - Serie BL/SL 3.50
Csatlakozás típusa
Collegamento al campo
Vezetékcsatlakozás-technika
PUSH IN with actuator
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Vezeték kimeneti irány
180°
Pólusszám
4
L1, mm
10,5 mm
L1, inch
0,413 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
1,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
zabezpieczony przed dotknięciem palcami
Érintésvédelem a DIN VDE 0470 szerint
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
Térfogati ellenállás
≤5 mΩ
Kódolható
Tak
Csupaszolási hossz
8 mm
Tolerancja długości zdejmowania izolacji
  • min.:
    0 mm
  • maks.:
    1 mm
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264-A
Cykle wpinania
25
Siła wtykania/biegun, maks.
6 N
Siła ciągnięcia / biegun, maks.
6 N

Dati del materiale

Szigetelőanyag
PA GF
Szín
검정
A működési elemek színe
주황색
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 400
≤ 600
Brännbarhetsklass enligt UL 94
V-0
Érintkező anyaga
Stop Cu
Érintkező felület
cynowana
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Conduttori adatti al collegamento

Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Tömör, min. H05(07) V-U
0,14 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,28 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025760000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0690700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9021040000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0463000000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
14,7 A
Névleges áram, min. pólusszám (Tu=40°C)
17,1 A
Névleges áram, maximális pólusszám (Tu=40°C)
13,1 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
1 x 1s z 120 A

Rated data acc. to CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 16
Vezeték keresztmetszet, AWG, max.
AWG 26

Märkdata enligt UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
50 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 16
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Imballaggio

Csomagolás
Box
VPE hosszúság
350 mm
VPE szélesség
145 mm
VPE magasság
40 mm

Controlli sulla tipologia

Szemrevételezéses és méretteszt
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    ispezione dimensionale
  • Valutazione:
    passato
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    controllo del peso
  • Valutazione:
    passato
  • Standard:
    IEC 61984:2001-10 sezione 6.2
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Teszt: Jelölések tartóssága
  • 표준:
    IEC 60068-2-70:1995-12 테스트 Xb
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계, 승인 마킹 UL, 승인 마킹 CSA
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    IEC 60512-13-5:2006-02
  • Test:
    180° turned with coding elements, 180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    durability
  • Evaluation:
    passed
Teszt: Rögzíthető keresztmetszet
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.1, IEC 60947-1:2011-03, раздел 8.2.4.5.1
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.4, в частности, раздел 8.10
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Kihúzási vizsgálat
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.5
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

중요 참고 사항

IPC megfelelőség
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Megjegyzések
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
