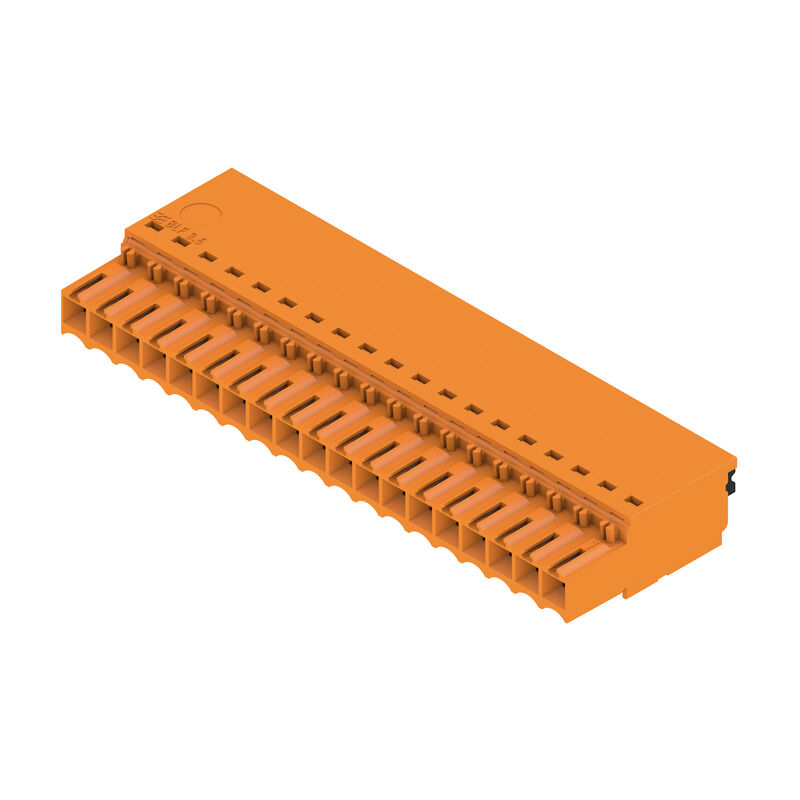

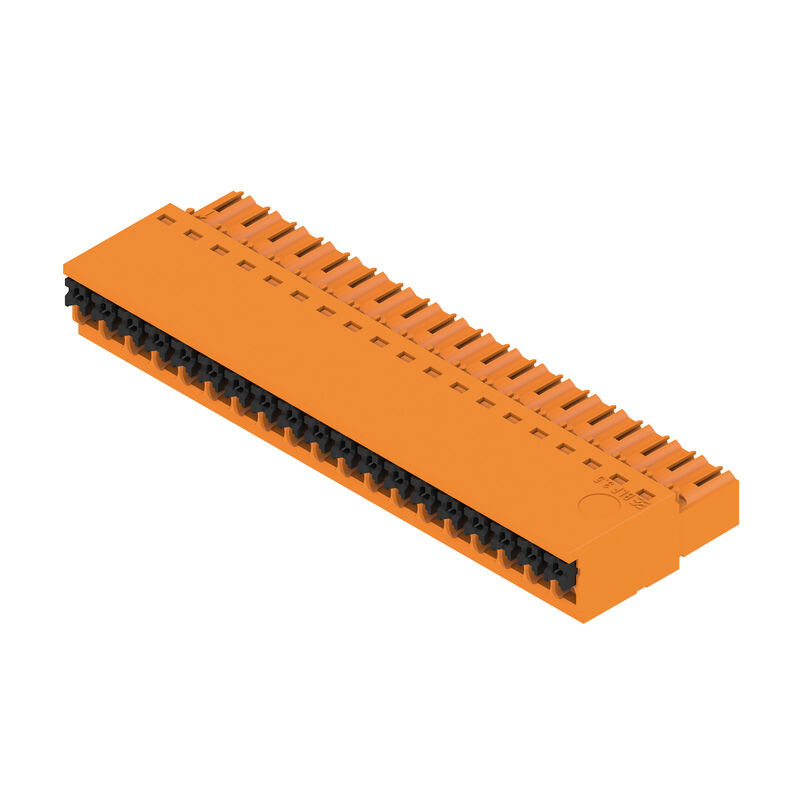

BLF 3.50/19/180 SN OR BX
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 19, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Cikkszám
2459220000
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 19, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz |
| Rendelési szám | 2459220000 |
| Típus | BLF 3.50/19/180 SN OR BX |
| GTIN (EAN) | 4050118474572 |
| Qty. | 24 Darab |
| Termékadatok |
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 16 |
| Csomagolás | Doboz |
| Mélység | 22,7 mm |
| Mélység (coll) | 0,894 inch |
| Magasság | 9 mm |
| Magasság (coll) | 0,354 inch |
| Szélesség | 66,5 mm |
| Szélesség (coll) | 2,618 inch |
| Nettó tömeg | 15,833 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Jel - BL/SL 3.50 sorozat |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | PUSH IN aktuátorral |
| Raszter mm-ben (P) | 3,5 mm |
| Raszter inch-ben (P) | 0,138 " |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 19 |
| L1, mm | 63 mm |
| L1, inch | 2,48 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 1,5 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 dugaszolva / IP 10 nem dugaszolva |
| Védelmi osztály |
IP20
teljesen felszerelve |
| Térfogati ellenállás | ≤5 mΩ |
| Kódolható | Igen |
| Csupaszolási hossz | 8 mm |
| Csupaszolási hossz tűrés |
|
| Csavarhúzó éle | 0,4 x 2,5 |
| Csavarhúzó éle, standard | DIN 5264-A |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 6 N |
| Húzóerő / pólus, max. | 6 N |
| Szigetelőanyag | PA GF |
| Szín | narancssárga |
| Színskála (hasonló) | RAL 2000 |
| Szigetelőanyag csoport | II |
| Kúszóútképzési összehasonlítási szám (CTI) |
≥ 400
≤ 600 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Hőmérsékleti tartomány, telepítés, min. | -30 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 16 |
| Tömör, min. H05(07) V-U | 0,14 mm² |
| Tömör, max. H05(07) V-U | 1,5 mm² |
| Flexibilis, min. H05(07) V-K | 0,14 mm² |
| Flexibilis, max. H05(07) V-K | 1,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,28 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 1 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,25 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 1 mm² |
| Illesztőcsap az EN 60999 szerint a x b; ø | 2,4 mm x 1,5 mm |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 17,5 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 14,7 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 17,1 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 13,1 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 320 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 160 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 160 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 2,5 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 2,5 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 2,5 kV |
| Rövid idejű határáram ellenállás | 1 x 1s mit 120 A |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 50 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 10 A |
| Névleges áram (D felhasználási csoport / CSA) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 16 |
| Vezeték keresztmetszet, AWG, max. | AWG 26 |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 50 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 10 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 26 |
| Vezeték keresztmetszet, AWG, max. | AWG 16 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 350 mm |
| VPE szélesség | 135 mm |
| VPE magasság | 30 mm |
| Szemrevételezéses és méretteszt |
|
| Teszt: Jelölések tartóssága |
|
| Teszt: Helytelen illesztés (nem felcserélhetők) |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54742) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2459220000) |
| Product Change Notification |
[Technische Änderung / Redesign BLF 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_322439)
[Technical Change / Redesign BLF 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_322440) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9,1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
Ellendarabok
-
Cikkszám:1891270000Csomagolási egység:10 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 38, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
-
Cikkszám:1619010000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 19, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
-
Cikkszám:1841800000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.50 mm, Pólusszám: 19, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
-
Cikkszám:1621810000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 19, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
-
Cikkszám:1842480000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.50 mm, Pólusszám: 19, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
-
Cikkszám:1619400000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 19, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
-
Cikkszám:1621420000Csomagolási egység:20 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 19, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
-
Cikkszám:1890660000Csomagolási egység:10 Darab
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 38, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
