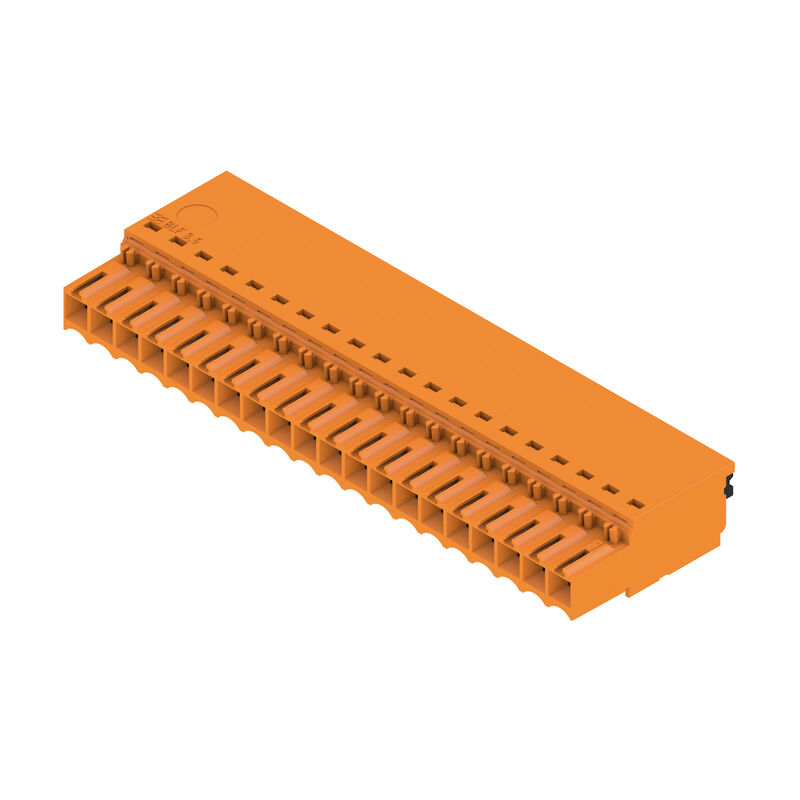

BLF 3.50/20/180 SN OR BX
Product image

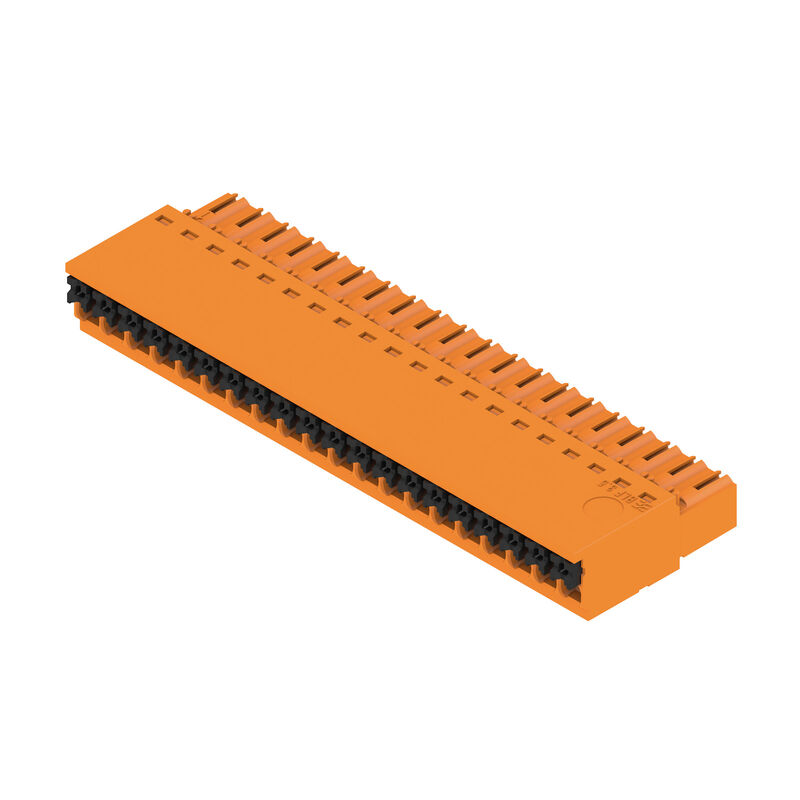

BLF 3.50/20/180 SN OR BX
Product image
BLF 3.50/20/180 SN OR BX
Dimensional drawing
BLF 3.50/20/180 SN OR BX
Derating curve
BLF 3.50/20/180 SN OR BX
Derating curve
BLF 3.50/20/180 SN OR BX
Product benefits
Solid PUSH IN contact
Safe and durable

BLF 3.50/20/180 SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 20, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 2459230000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Pièces opposées 5 Autres produits de la même gamme 33
Godkännanden Informations générales de commande Mått och vikter Miljööverenstämmelse för produkt Systemvärden Данные о материалах Провода, подходящие для подключения Dane znamionowe wg IEC Données nominales selon CSA Données nominales selon UL 1059 Упаковка Type tests Note importante Classifications

Godkännanden

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Informations générales de commande

Versione
Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 20, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte
N. d’ordine
2459230000
Tipo
BLF 3.50/20/180 SN OR BX
GTIN (EAN)
4050118474589
CPZ
24 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Emballage
Boîte

Mått och vikter

Profondità
22,7 mm
Profondità (pollici)
0,894 inch
Posizione verticale
9 mm
Hauteur (pouces)
0,354 inch
Larghezza
70 mm
Largeur (pouces)
2,756 inch
Peso netto
13,68 g

Miljööverenstämmelse för produkt

Stato conformità RoHS
Kompatibel utan undantag
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Impronta carbonica di prodotto
  • Du berceau à la porte:
    0,442 kg CO2 eq.

Systemvärden

Termékcsalád
OMNIMATE Signal - series BL/SL 3.50
Csatlakozás típusa
Raccordement installation
Tecnica di collegamento cavi
PUSH IN avec actionneur
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Direzione d'uscita del conduttore
180°
Pólusszám
20
L1, mm
66,5 mm
L1, inch
2,618 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
1,5 mm²
Protezione da contatto accidentale DIN VDE 57 106
protection doigt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
entièrement monté
Térfogati ellenállás
≤5 mΩ
Kódolható
Oui
Lunghezza di spellatura
8 mm
Tolérance de longueur de dénudage
  • min.:
    0 mm
  • max.:
    1 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264-A
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
6 N
Force d'extraction/pôle, max.
6 N

Данные о материалах

Materiale isolante
PA GF
Colori
Orange
Colore elementi di azionamento
noir
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 400
≤ 600
Classe d'inflammabilité selon UL 94
V-0
Materiale dei contatti
Alliage de cuivre
Superficie dei contatti
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Провода, подходящие для подключения

Campo di sezioni, min.
0,14 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
rigido, min. H05(07) V-U
0,14 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,14 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,28 mm²
con terminale AEH con collare DIN 46 228/4, max.
1 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
1 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,4 mm x 1,5 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0690700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9021040000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0463000000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
14,7 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,1 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
13,1 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
1 x 1s mit 120 A

Données nominales selon CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 16
Vezeték keresztmetszet, AWG, max.
AWG 26

Données nominales selon UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
50 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 16
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Упаковка

Imballaggio
Ящик
Lunghezza VPE
348 mm
VPE szélesség
140 mm
VPE magasság
30 mm

Type tests

Test visivo e dimensionale
  • 标准:
    IEC 60512-1-1:2002-02
  • 测试:
    尺寸检查
  • Évaluation:
    réussite
  • Norme:
    CEI 60512-1-2:2002-02
  • Test:
    contrôle du poids
  • Évaluation:
    réussite
  • Norme:
    CEI 61984:2001-10 section 6.2
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Durabilità delle siglature
  • Norme:
    CEI 60068-2-70:1995-12 test Xb
  • Test:
    marque d'origine, identification du type, pas, type de matériau, date horloge, marque d'agrément UL, marque d'agrément CSA, longévité
  • Évaluation:
    disponible
Test: Innesto errato (Non intercambiabilità)
  • Norme:
    IEC 60512-13-5:2006-02
  • Test:
    enfichable volontaire
  • Évaluation:
    réussite
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Sezione bloccabile
  • Norme:
    CEI 60999-1:1999-11 section 9.1, CEI 60947-1:2011-03 section 8.2.4.5.1
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Norme:
    CEI 60999-1:1999-11 section 9.4 ou section 8.10
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
Test di estrazione
  • Norme:
    CEI 60999-1:1999-11 section 9.5
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite

Note importante

Conformità IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Note

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
