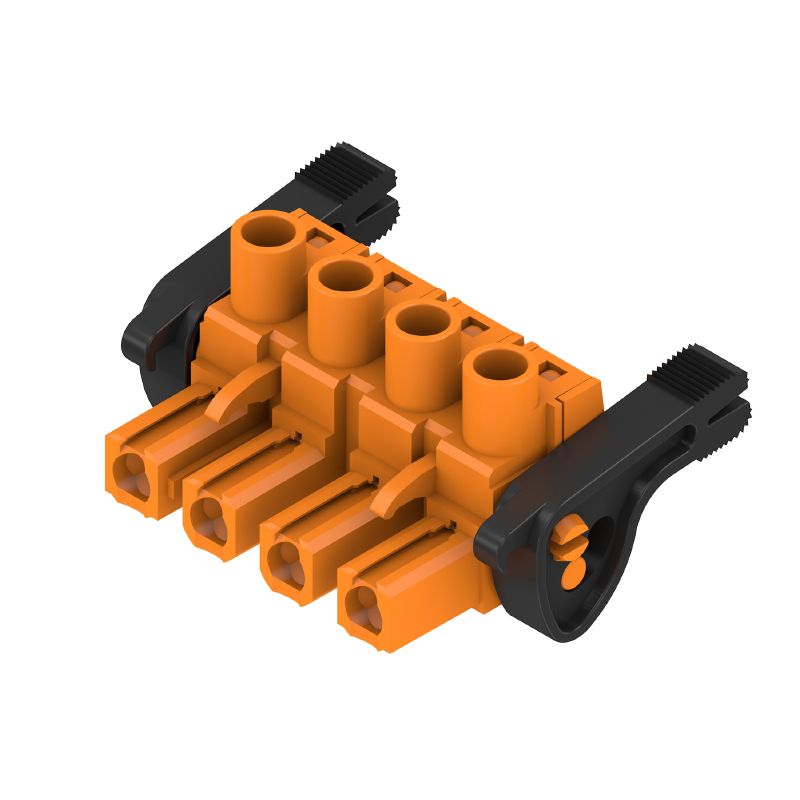

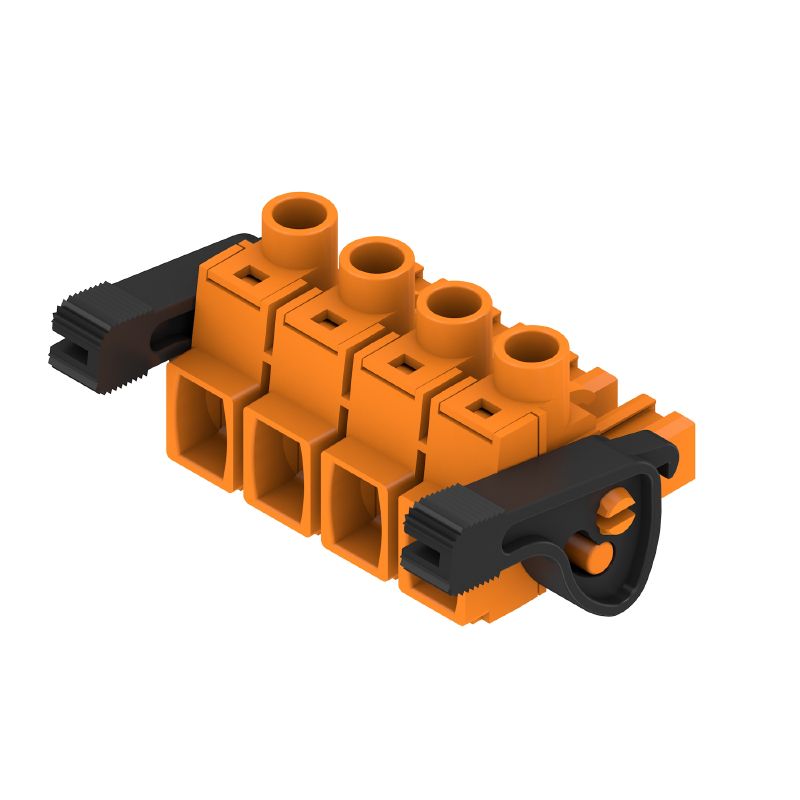

BLZ 7.62HP/04/180LR SN OR BX — Product image

Adatlap letöltése

BLZ 7.62HP/04/180LR SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 4, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz

Cikkszám 1093490000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 4, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz
Rendelési szám	1093490000
Típus	BLZ 7.62HP/04/180LR SN OR BX
GTIN (EAN)	4032248864478
Qty.	35 Darab
Termékadatok	IEC: 630 V / 29 A / 0.2 - 4 mm² UL: 600 V / 20 A / AWG 20 - AWG 12
Csomagolás	Doboz

Méretek és tömegek

Mélység	23,3 mm
Mélység (coll)	0,917 inch
Magasság	18,3 mm
Magasság (coll)	0,72 inch
Szélesség	39,36 mm
Szélesség (coll)	1,55 inch
Nettó tömeg	6 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

System Parameters

Termékcsalád	OMNIMATE Power - sorozat BL/SL 7.62HP
Csatlakozás típusa	Terepi csatlakozás
Vezetékcsatlakozás-technika	Csavaros csatlakozás
Raszter mm-ben (P)	7,62 mm
Raszter inch-ben (P)	0,3 "
Vezeték kimeneti irány	180°
Pólusszám	4
L1, mm	22,86 mm
L1, inch	0,9 "
Sorok száma	1
Érintkezősorok száma	1
Névleges keresztmetszet	2,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint	IP 20
Védelmi osztály	IP20
Térfogati ellenállás	5,00 mΩ
Kódolható	Igen
Csupaszolási hossz	7 mm
Meghúzási nyomaték, min.	0,4 Nm
Meghúzási nyomaték, max.	0,5 Nm
Biztosítócsavar	M 2.5
Csavarhúzó éle	0,6 x 3,5
Csavarhúzó éle, standard	DIN 5264
Dugaszolási ciklusok	25
Dugaszolási erő/pólus, max.	9,5 N
Húzóerő / pólus, max.	8,5 N

Anyagjellemzők

Szigetelőanyag	PBT
Szín	narancssárga
Színskála (hasonló)	RAL 2000
Szigetelőanyag csoport	IIIa
Kúszóútképzési összehasonlítási szám (CTI)	≥ 200
Szigetelés erőssége	≥ 10⁸ Ω
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Dugaszolható csatlakozás rétegszerkezete	4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	100 °C
Hőmérsékleti tartomány, telepítés, min.	-25 °C
Hőmérsékleti tartomány, telepítés, max.	100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,08 mm²
Rögzítési tartomány, névleges csatlakozás, max.	4 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 12
Tömör, min. H05(07) V-U	0,2 mm²
Tömör, max. H05(07) V-U	4 mm²
Flexibilis, min. H05(07) V-K	0,2 mm²
Flexibilis, max. H05(07) V-K	4 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø	2,8 mm x 2,4 mm
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,25 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9025760000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,34 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9025770000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0282600000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0282700000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1 mm² érvéghüvely: Csupaszolási hossz: névleges: 6 mm Ajánlott érvéghüvely: 0372600000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 7 mm Ajánlott érvéghüvely: 0372700000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 2,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 7 mm Ajánlott érvéghüvely: 0373000000
Hivatkozási szöveg	A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	29 A
Névleges áram, maximális pólusszám (Tu=20 °C)	26,5 A
Névleges áram, min. pólusszám (Tu=40°C)	25 A
Névleges áram, maximális pólusszám (Tu=40°C)	23 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	630 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	500 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	400 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	6 kV
Rövid idejű határáram ellenállás	3 x 1s mit 180 A
Hézag, min.	9,8 mm
Kúszóút, min.	11,3 mm

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)	600 V
Névleges feszültség (C felhasználási csoport / CSA)	600 V
Névleges feszültség (D felhasználási csoport / CSA)	600 V
Névleges áram (B felhasználási csoport / CSA)	20 A
Névleges áram (C felhasználási csoport / CSA)	20 A
Névleges áram (D felhasználási csoport / CSA)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 20
Vezeték keresztmetszet, AWG, max.	AWG 12

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	600 V
Névleges feszültség (C felhasználási csoport / UL 1059)	600 V
Névleges feszültség (D felhasználási csoport / UL 1059)	600 V
Névleges áram (B felhasználási csoport/ UL 1059)	20 A
Névleges áram (C felhasználási csoport/ UL 1059)	20 A
Névleges áram (D felhasználási csoport/ UL 1059)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 20
Vezeték keresztmetszet, AWG, max.	AWG 12
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	350 mm
VPE szélesség	135 mm
VPE magasság	25 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint Teszt: eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva
Teszt: Helytelen illesztés (nem felcserélhetők)	Standard: DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz Teszt: 180°-kal elfordítva kódolóelemekkel Kiértékelés: átadva Teszt: 180°-ban elforgatva kódoló elemek nélkül Kiértékelés: átadva
Teszt: Rögzíthető keresztmetszet	Standard: DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,5 mm² Vezető típusa és keresztmetszete: sodrott 0,5 mm² Vezető típusa és keresztmetszete: tömör, 2,5 mm² Vezető típusa és keresztmetszete: sodrott 2,5 mm² Vezető típusa és keresztmetszete: AWG 20/1 Vezető típusa és keresztmetszete: AWG 20/19 Vezető típusa és keresztmetszete: AWG 12/1 Vezető típusa és keresztmetszete: AWG 12/19 Kiértékelés: átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: 0,7 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 14/1 Vezető típusa és keresztmetszete: AWG 14/19 Kiértékelés: átadva Követelmény: 0,9 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U4.0 Vezető típusa és keresztmetszete: H07V-K4.0 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz Követelmény: ≥5 N Vezeték típusa: Vezető típusa és keresztmetszete: AWG 28/1 Vezető típusa és keresztmetszete: AWG 28/19 Kiértékelés: átadva Követelmény: ≥20 N Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: ≥50 N Vezeték típusa: Vezető típusa és keresztmetszete: AWG 14/1 Vezető típusa és keresztmetszete: AWG 14/19 Vezető típusa és keresztmetszete: H07V-K4.0 Kiértékelés: átadva Követelmény: ≥60 N Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U4.0 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

Aranyozott érintkező felület külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

Érvéghüvely műanyag gallérral DIN 46228/4

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52349)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1093490000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1093490000)
Product Change Notification	[20220627 Change OMNIMATE® Power BLZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263707) [20220627 Technische Änderung OMNIMATE® Power BLZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263708)
User Documentation	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78423)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Besorolások

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9,1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Tanúsítványok

Jóváhagyások	![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
