Tulajdonságok

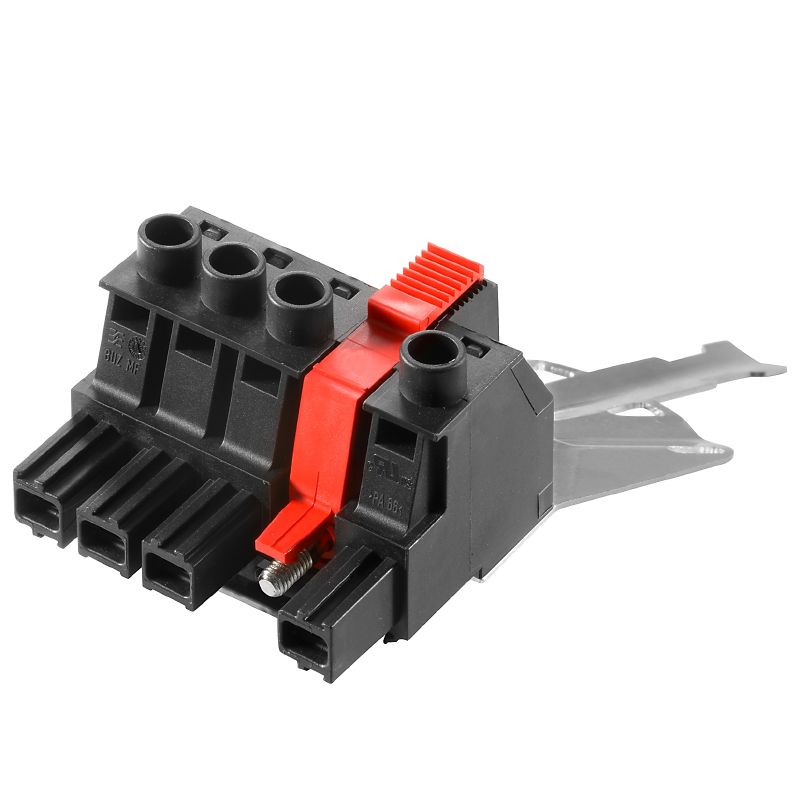

| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 10.16 mm, Pólusszám: 4, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz |
| Rendelési szám | 2627540000 |
| Típus | BUZ 10.16IT/04/180MSF2SH180 AG BK BX |
| GTIN (EAN) | 4050118631425 |
| Qty. | 20 Darab |
| Termékadatok |
IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4 |
| Csomagolás | Doboz |
| Mélység | 143,5 mm |
| Mélység (coll) | 5,65 inch |
| Magasság | 86 mm |
| Magasság (coll) | 3,386 inch |
| Szélesség | 51,9 mm |
| Szélesség (coll) | 2,043 inch |
| Nettó tömeg | 100,254 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a9fcc928-8cc3-4126-aede-eb294a2dd7f6 |
| Termékcsalád | OMNIMATE áram - BU/SU 10.16IT sorozat |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Raszter mm-ben (P) | 10,16 mm |
| Raszter inch-ben (P) | 0,4 " |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 4 |
| L1, mm | 40,64 mm |
| L1, inch | 1,6 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 16 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Térfogati ellenállás | 4,50 mΩ |
| Kódolható | Igen |
| Csupaszolási hossz | 12 mm |
| Meghúzási nyomaték csavaros peremhez, min. | 0,3 Nm |
| Meghúzási nyomaték csavaros peremhez, max. | 0,4 Nm |
| Meghúzási nyomaték, min. | 1,2 Nm |
| Meghúzási nyomaték, max. | 2 Nm |
| Biztosítócsavar | M 4 |
| Csavarhúzó éle, standard |
DIN 5264
ISO 8764/2-PZ |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 14,5 N |
| Húzóerő / pólus, max. | 14,5 N |
| Szigetelőanyag | PA GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ezüstözött |
| Dugaszolható csatlakozás rétegszerkezete | ≥ 3 µm Ag |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 130 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 130 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,2 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Tömör, min. H05(07) V-U | 0,2 mm² |
| Tömör, max. H05(07) V-U | 16 mm² |
| Többeres, min. H07V-R | 6 mm² |
| Többeres, max. H07V-R | 16 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 16 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,25 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 16 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,25 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 16 mm² |
| Illesztőcsap az EN 60999 szerint a x b; ø | 5.3mm (B6) |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg | Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 78,3 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 67,9 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 70,6 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 61,3 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 8 kV |
| Rövid idejű határáram ellenállás | 3 x 1s 1000 A-rel |
| Hézag, min. | 15,1 mm |
| Kúszóút, min. | 15,1 mm |
| Névleges feszültség (B felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 600 V |
| Névleges áram (B felhasználási csoport / CSA) | 60 A |
| Névleges áram (C felhasználási csoport / CSA) | 60 A |
| Névleges áram (D felhasználási csoport / CSA) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 22 |
| Vezeték keresztmetszet, AWG, max. | AWG 4 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 60 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 60 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 22 |
| Vezeték keresztmetszet, AWG, max. | AWG 4 |
| Csomagolás | Doboz |
| VPE hosszúság | 352 mm |
| VPE szélesség | 162 mm |
| VPE magasság | 105 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_278289) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2627540000) |
| Product Change Notification |
[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007)
[20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
