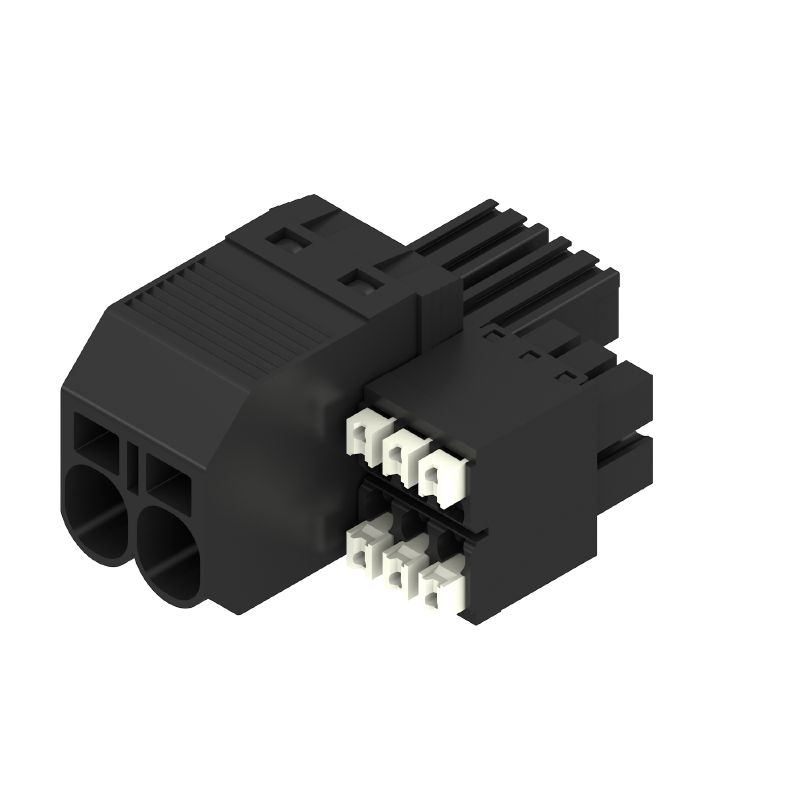

BVF 7.62HP/02/180 BCF/06R SN BK BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 2, 180°, PUSH IN aktuátorral, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz

Cikkszám 1080320000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 2, 180°, PUSH IN aktuátorral, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz
Rendelési szám	1080320000
Típus	BVF 7.62HP/02/180 BCF/06R SN BK BX
GTIN (EAN)	4032248842742
Qty.	55 Darab
Termékadatok	IEC: 1000 V / 38 A / 0.5 - 10 mm² UL: 600 V / 35 A / AWG 24 - AWG 8
Csomagolás	Doboz

Méretek és tömegek

Nettó tömeg

14,21 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

System Parameters

Termékcsalád	OMNIMATE Power - sorozat BV/SV 7.62HP
Csatlakozás típusa	Terepi csatlakozás
Vezetékcsatlakozás-technika	PUSH IN aktuátorral PUSH IN aktuátor nélkül
Raszter mm-ben (P)	7,62 mm
Raszter inch-ben (P)	0,3 "
Vezeték kimeneti irány	180°
Pólusszám	2
L1, mm	7,62 mm
L1, inch	0,3 "
L2, mm	7,62 mm
L2, inch	0,3 "
Sorok száma	1
Érintkezősorok száma	1
Névleges keresztmetszet	6 mm²
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint	IP 20
Térfogati ellenállás	4,50 mΩ
Kódolható	Igen
Csupaszolási hossz	12 mm
Csavarhúzó éle	0,6 x 3,5
Dugaszolási ciklusok	25
Dugaszolási erő/pólus, max.	17 N
Húzóerő / pólus, max.	15 N

Anyagjellemzők

Szigetelőanyag	PA GF
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	II
Kúszóútképzési összehasonlítási szám (CTI)	≥ 500
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Dugaszolható csatlakozás rétegszerkezete	6...8 µm Sn fényes
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	125 °C
Hőmérsékleti tartomány, telepítés, min.	-25 °C
Hőmérsékleti tartomány, telepítés, max.	125 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.	10 mm²
Tömör, min. H05(07) V-U	0,5 mm²
Tömör, max. H05(07) V-U	10 mm²
Többeres, max. H07V-R	10 mm²
Flexibilis, min. H05(07) V-K	0,5 mm²
Flexibilis, max. H05(07) V-K	10 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	6 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	1,5 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	10 mm²
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 1076980000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1 mm² érvéghüvely: Csupaszolási hossz: névleges: 15 mm Ajánlott érvéghüvely: 9025930000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 15 mm Ajánlott érvéghüvely: 9019140000 Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9004060000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 9025910000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 2,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 9019170000 Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0186100000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 4 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0244100000 Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 9019200000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 6 mm² érvéghüvely: Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 0533500000 Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0191900000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 10 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0282900000
Hivatkozási szöveg	A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	38 A
Névleges áram, maximális pólusszám (Tu=20 °C)	38 A
Névleges áram, min. pólusszám (Tu=40°C)	34 A
Névleges áram, maximális pólusszám (Tu=40°C)	34 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	800 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	8 kV
Rövid idejű határáram ellenállás	3 x 1, 420 A-rel
Hézag, min.	10,4 mm
Kúszóút, min.	12,7 mm

CSA névleges adatok

Intézet (CSA)	CSA
Tanúsítvány száma (CSA)	200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)	600 V
Névleges feszültség (C felhasználási csoport / CSA)	600 V
Névleges feszültség (D felhasználási csoport / CSA)	600 V
Névleges áram (B felhasználási csoport / CSA)	33 A
Névleges áram (C felhasználási csoport / CSA)	33 A
Névleges áram (D felhasználási csoport / CSA)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 24
Vezeték keresztmetszet, AWG, max.	AWG 8
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	600 V
Névleges feszültség (C felhasználási csoport / UL 1059)	600 V
Névleges feszültség (D felhasználási csoport / UL 1059)	600 V
Névleges áram (B felhasználási csoport/ UL 1059)	35 A
Névleges áram (C felhasználási csoport/ UL 1059)	35 A
Névleges áram (D felhasználási csoport/ UL 1059)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 24
Vezeték keresztmetszet, AWG, max.	AWG 8
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	353 mm
VPE szélesség	135 mm
VPE magasság	62 mm

Műszaki adatok – hibrid

Pitch in mm (Signal)	3.81 mm
Pitch in inches (Signal)	0.15 inch
Number of poles (Signal)	6
L2, mm	7,62 mm
L2, inch	0,3 "
Number of rows (Signal)	2
Contact material (Signal)	CuMg
Contact surface (Signal)	ónozott
Layer structure of the plug contact (Signal)	1-3 µ Ni / 4-8 µ Sn
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)	400 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)	320 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)	200 V
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)	4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)	4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)	4 kV
Short-time withstand current resistance (Signal)	3 x 1s mit 80 A
Névleges feszültség (B felhasználási csoport / CSA) (jel)	300 V
Névleges feszültség (C felhasználási csoport / CSA) (jel)	50 V
Névleges feszültség (D felhasználási csoport / CSA) (jel)	300 V
Névleges áram (B felhasználási csoport / CSA) (jel)	9 A
Névleges áram (C felhasználási csoport / CSA) (jel)	9 A
Névleges feszültség (D felhasználási csoport / CSA) (jel)	9 A
Wire connection cross-section AWG (Signal)	AWG 24...AWG 16
Névleges feszültség (B felhasználási csoport / UL 1059) (jel)	300 V
Névleges feszültség (C felhasználási csoport / UL 1059] (jel)	50 V
Névleges feszültség (D felhasználási csoport / UL 1059) (jel)	300 V
Névleges áram (B felhasználási csoport / UL 1059) (jel)	5 A
Névleges áram (C felhasználási csoport / UL 1059) (jel)	5 A
Névleges áram (D felhasználási csoport / UL 1059) (jel)	5 A
Connector cross-section (Signal)	AWG 26...AWG 16

Csatlakoztatható vezetékek - hibrid

Clamping range, rated connection (Power)	0.5...10 mm²
Clamping range, rated connection (Signal)	0.2...1.5 mm²
Connector cross-section (Power)	AWG 24...AWG 8
Connector cross-section AWG (Signal)	AWG 26...AWG 16
solid, H05(07) V-U (Power)	0.5...10 mm²
solid, H05(07) V-U (Signal)	0.14...1.5 mm²
flexible, H05(07) V-K (Power)	0.5...6 mm²
flexible, H05(07) V-K (Signal)	0.14...1.5 mm²
with wire-end ferrule with collar (Power)	0.5...6 mm²
with wire-end ferrule with collar, DIN 46 228/4 (Signal)	0.25...1.5 mm²
with wire-end ferrule according to DIN 46 228/1 (Power)	0.5...6 mm²
with wire-end ferrule according to DIN 46 228/1 (Signal)	0.25...1.5 mm²

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

A tápérintkezőkre vonatkozó műszaki adatok

Jelérintkezők műszaki adatai: 50 V / 5 A

További változatok külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallérral DIN 46228/4

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Képek a termékekről

Termék kép-04	[MAM_Cumulus:43298](null)
Illusztráció címe 04	Dimensional drawing

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60310)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1080320000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1080320000)
Product Change Notification	[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008)
User Documentation	[Operating Instruction BVF](https://mdcop.weidmueller.com/mediadelivery/asset/900_58185) [Operating Instruction BVF hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73885) [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78401)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Besorolások

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9,1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-03-02
ECLASS 13.0	27-46-03-02
ECLASS 14.0	27-46-03-02

Tanúsítványok

Jóváhagyások	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
