CH20M22 B GGY/BK 2019

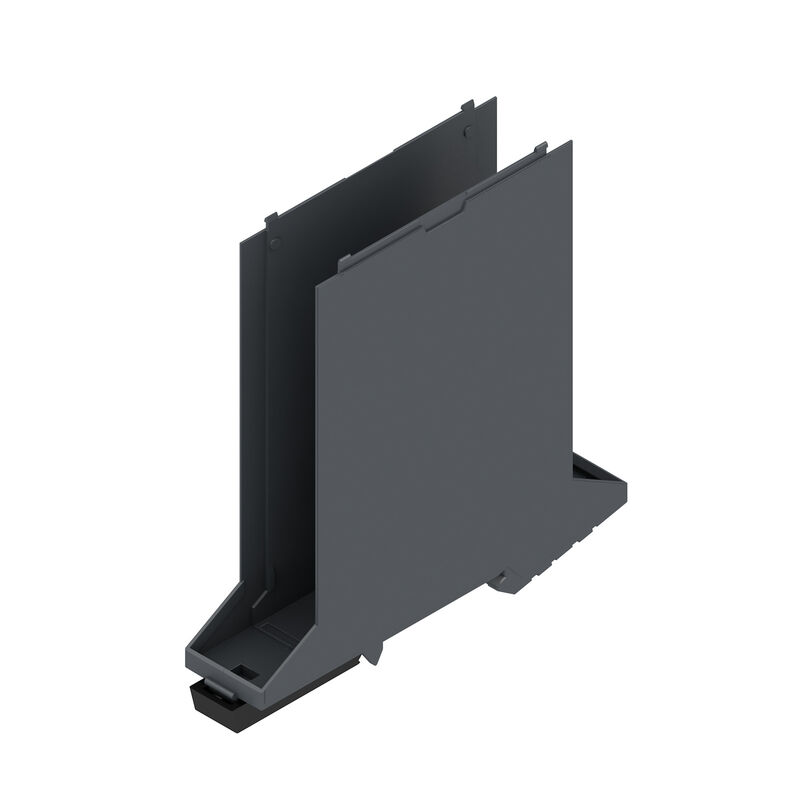

Изображение изделия
CH20M22 B GGY/BK 2019

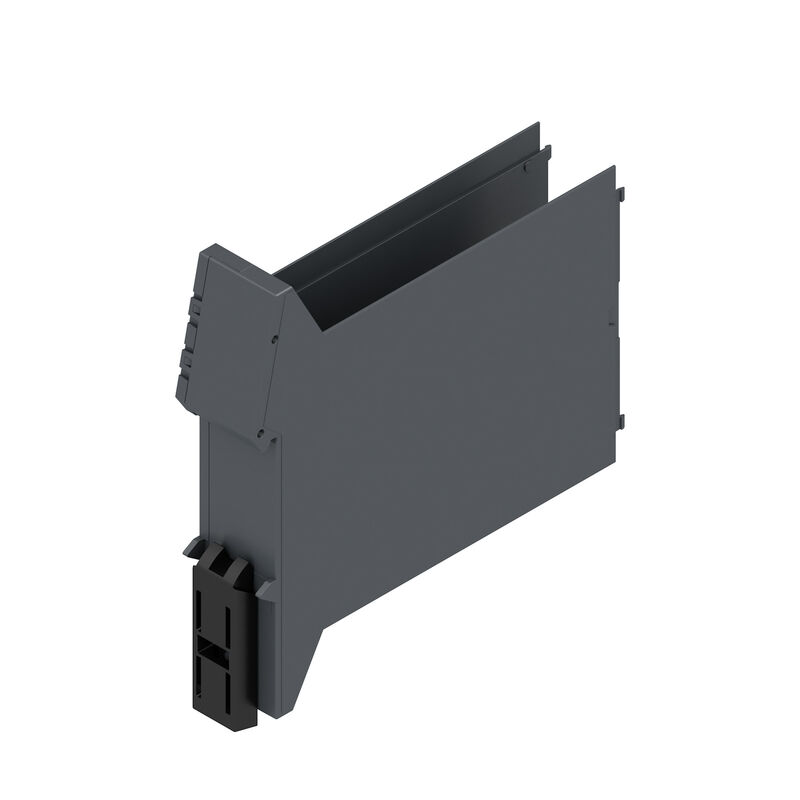

Изображение изделия
CH20M22 B GGY/BK 2019

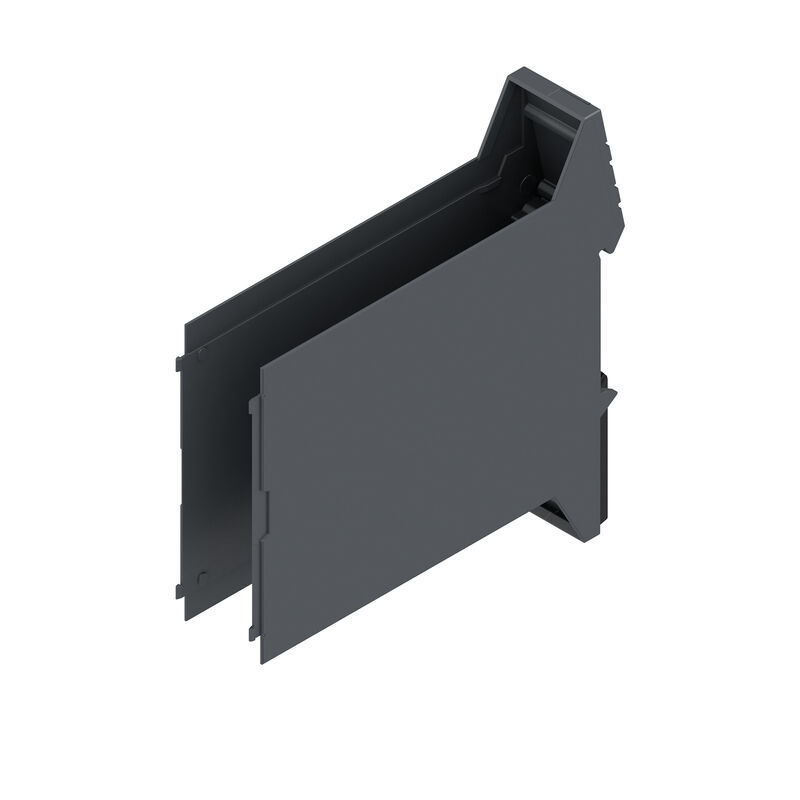

Изображение изделия
Базовый элемент без выреза в нижней части
CH20M22 B GGY/BK 2019
Габаритный чертеж

CH20M22 B GGY/BK 2019

Модульный корпус, OMNIMATE Housing — серия CH20M графитово-серый, Базовый элемент, Ширина: 22.5 mm

№ продукта 1073350000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 7
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные о материалах Общие данные Свойства сборки Механические испытания Термические испытания Свойства компонента Конструкция - требования IN Варианты индивидуализации Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Version
Модульный корпус, OMNIMATE Housing — серия CH20M графитово-серый, Базовый элемент, Ширина: 22.5 mm
Order No.
1073350000
Typ
CH20M22 B GGY/BK 2019
GTIN (EAN)
4032248831432
Кол.
10 Штука

Размеры и массы

Depth
108 mm
Глубина (дюймов)
4,252 inch
Höjd
109,3 mm
Высота (в дюймах)
4,303 inch
Width
22,5 mm
Ширина (в дюймах)
0,886 inch
Масса нетто
40,5 g

Температуры

Температура окружающей среды
-25 °C…85 °C
Operating temperature range
-40...120 ℃
Влажность
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные о материалах

Группа изоляционного материала
I
Изоляционный материал
PA 66 GF 30
Класс пожаростойкости UL 94
V-0
Основной материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
600 ≤ CTI

Общие данные

Вид защиты
IP20 в установленном состоянии
Способность к заливке
Нет
Таблица цветов (аналогич.)
RAL 7024
Укомплектованная монтажная рейка
TS 35
Цветовой код
графитово-серый

Свойства сборки

Количество слотов для гнездовых разъемов смонтированной узла, макс.
6
Количество печатных плат, макс.
1
Количество уровней подключения, макс.
3
Кол-во полюсов, макс.
24
Высота компонентов на печатной плате, макс.
16,1 mm
Тип комплектации печатной платы
двухсторонний

Механические испытания

В соответствии со стандартом
DIN EN 61373:1999 (удары и вибрация)
Условия тестирования
5 последовательно установленных корпусов
Доп. вес 200 г на печатной плате
Опробованные оси
X
Y
Z
Ударное испытание
  • Общие рекомендации для испытаний:
    Все механические испытания были проведены на типовой конфигурации или с учетом соответствующих требований. Приведенные результаты не предназначены для замены надлежащих испытаний. Они указаны исключительно в качестве ориентировочных значений.
  • Категория тестирования:
    1
  • Количество ударов на ось:
    3 в направлении положительной и отрицательной полярности
  • Длительность ударного воздействия:
    30 ms
  • Ускорение, горизонтальное:
    30 m/s²
  • Ускорение, вертикальное:
    30 m/s²
  • Ускорение, продольное:
    50 m/s²
Испытание на вибрацию
  • Категория тестирования:
    1B
  • Длительность испытания:
    5 часов на ось
  • Эффективное ускорение:
    7,9 m/s²

Термические испытания

Термические испытания
  • Общие рекомендации для испытаний:
    Все термические испытания были проведены на типовой конфигурации или с учетом соответствующих требований. Приведенные результаты не предназначены для замены надлежащих испытаний. Они указаны исключительно в качестве ориентировочных значений.
  • Условия тестирования:
    3 последовательно установленные корпуса - без промежутков
  • Тестовые оси:
    горизонтально
  • Температура окружающей среды:
    70 °C
  • Рассеивание мощности, макс.:
    1,9 W
  • Температура окружающей среды:
    60 °C
  • Рассеивание мощности, макс.:
    2,35 W
  • Температура окружающей среды:
    40 °C
  • Рассеивание мощности, макс.:
    3,4 W
  • Температура окружающей среды:
    20 °C
  • Рассеивание мощности, макс.:
    4,5 W

Свойства компонента

Количество уровней подключения, макс.
3
Цвет крепящейся основы
черный

Конструкция - требования IN

NYÁK alaktűrése
±0,1 мм
Spessore circuito stampato
1,6 mm
회로 보드 두께의 공차
± 0,15 мм

Варианты индивидуализации

Alternitive colours
Дополнительно – по запросу
Customer specific labelling possible
Да
Proces objednávky specifický pro zákazníka
См. руководство ниже загрузок
Processing possibilities
Лазерная обработка

Важное примечание

Сведения об изделии
Контур монтажной платы, ограниченные зоны и другую информацию для проектирования монтажных плат можно найти в описании технологии подключения в разделе соответствующих штекерных соединителей в загрузках.

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
