Tulajdonságok

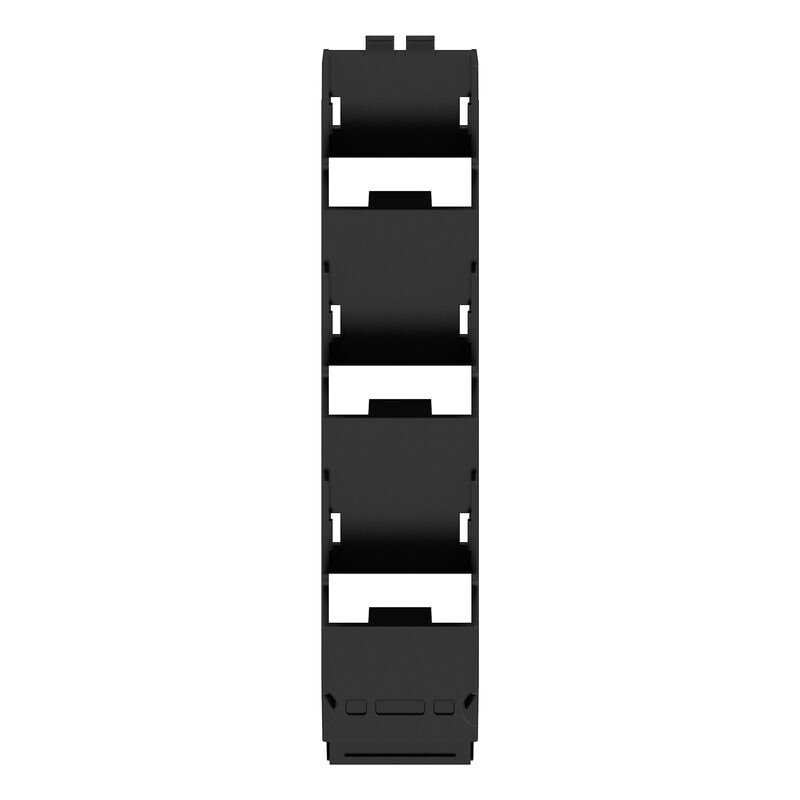

| Változat | Oldalelem, OMNIMATE Housing - CH20M sorozat fekete, Oldalelem, Szélesség: 22.5 mm |
| Rendelési szám | 1139790000 |
| Típus | CH20M22 S PPP BK 2010 |
| GTIN (EAN) | 4032248921744 |
| Qty. | 10 Darab |
| Mélység | 105,5 mm |
| Mélység (coll) | 4,154 inch |
| Magasság | 22,8 mm |
| Magasság (coll) | 0,898 inch |
| Szélesség | 22,5 mm |
| Szélesség (coll) | 0,886 inch |
| Nettó tömeg | 8,4 g |
| Üzemi hőmérsékleti tartomány | -40 °C...120 °C |
| Páratartalom | 5 – 93% rel. páratartalom, Tu = 40 °C, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Műanyag |
| Felületi minőség | kezeletlen |
| Kúszóútképzési összehasonlítási szám (CTI) | 600 ≤ CTI |
| Szigetelőanyag | PA 66 GF 30 |
| Szigetelőanyag csoport | I |
| UL 94 éghetőségi osztály | V-0 |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Tokozási opció | Nem |
| Védelmi osztály | IP20 felszerelt állapotban |
| Az aljzatokon lévő nyílások száma | 3 |
| Csatlakozás szintek száma | 3 |
| Funkcionális port előkészítő kivágása elkészítve | Nem |
| Number of poles, max. | 12 |
| Szellőzőnyílások száma | 0 |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53855) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1139790000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1139790000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Megfelel |
Tartozékok
-
Cikkszám:1472830000Csomagolási egység:50 Darab
Fedél, OMNIMATE Housing - CH20M sorozat Achátszürke, Oldalelem burkolat, Szélesség: 22.5 mm
-
Cikkszám:1221310000Csomagolási egység:50 Darab
Fedél, OMNIMATE Housing - CH20M sorozat fekete, Oldalelem burkolat, Szélesség: 22.5 mm
-
Cikkszám:1413740000Csomagolási egység:50 Darab
Fedél, OMNIMATE Housing - CH20M sorozat Grafitszürke, Oldalelem burkolat, Szélesség: 22.5 mm
-
Cikkszám:1432890000Csomagolási egység:50 Darab
Fedél, OMNIMATE Housing - CH20M sorozat Világosszürke, Oldalelem burkolat, Szélesség: 22.5 mm
Kapcsolódó termékek
-
Cikkszám:1104450000Csomagolási egység:10 Darab
Modulos ház, OMNIMATE Housing - CH20M sorozat fekete, Alapelem, Szélesség: 22.5 mm
Ennek a készletnek a tartalma
-
Cikkszám:1519370000Csomagolási egység:1 Darab
Példa elektronikaházra, OMNIMATE Housing - CH20M sorozat fekete, Mintakészlet fejlesztők számára, különálló elemekkel, pl. hüvelyes dugóval, Teljes ház, ,Intézményhez együtthatója,, Szélesség: 22.5 mm
-
Cikkszám:1519340000Csomagolási egység:1 Darab
Példa elektronikaházra, OMNIMATE Housing - CH20M sorozat fekete, Mintakészlet fejlesztők számára, különálló elemekkel, pl. hüvelyes dugóval, Teljes ház, ,Intézményhez együtthatója,, Szélesség: 22.5 mm
