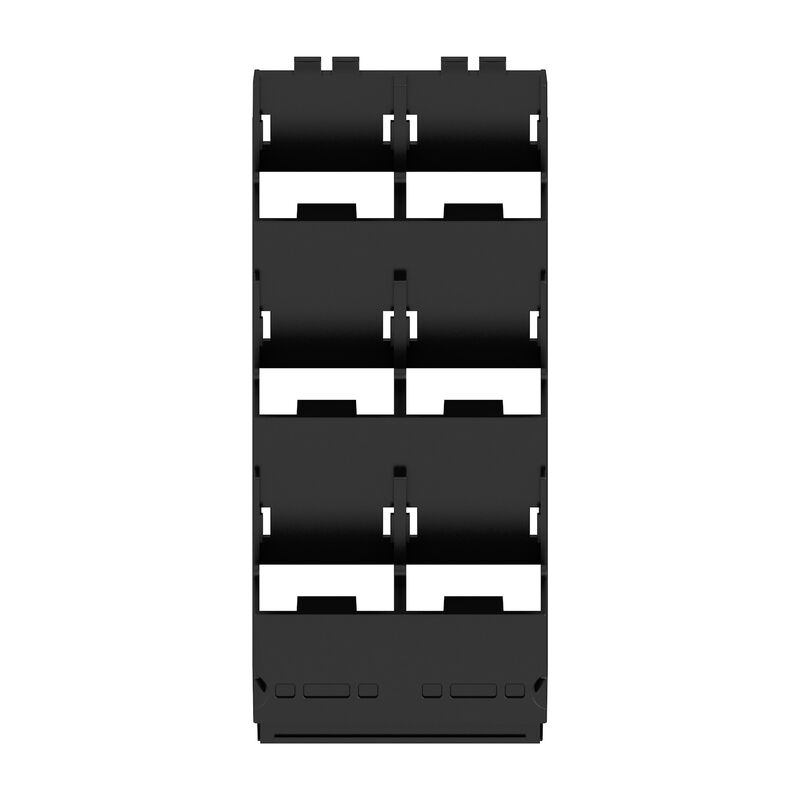

Produktbild
CH20M45 S 3P/3P BK 2010

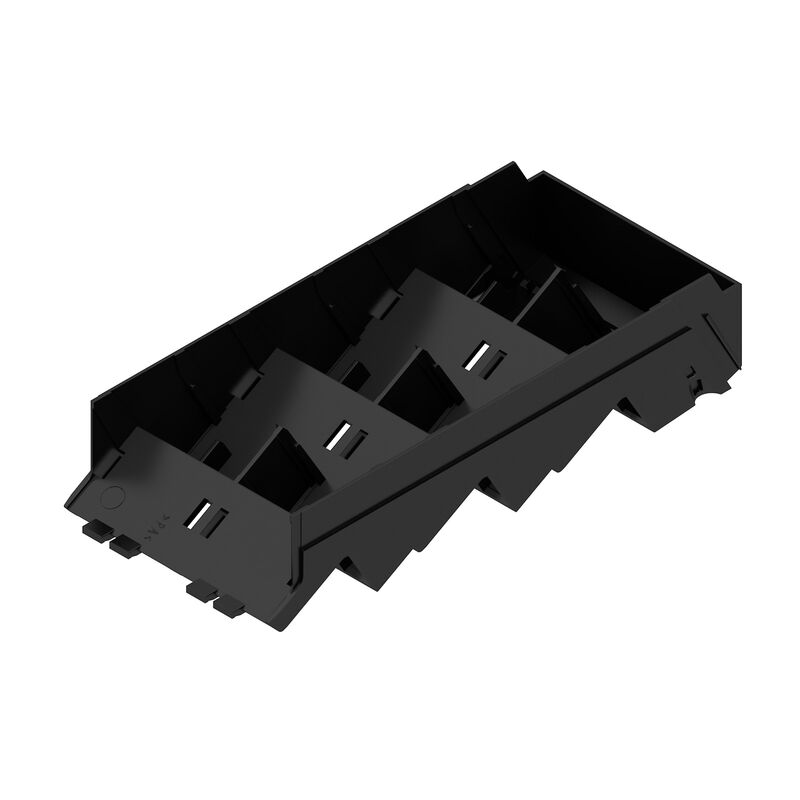

Produktbild
CH20M45 S 3P/3P BK 2010
Produktbild
CH20M45 S 3P/3P BK 2010
Maßzeichnung

CH20M45 S 3P/3P BK 2010

Seitenelement, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 45 mm

Art.-Nr. 1137730000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 3
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Material data Dati generali Bauteileigenschaften Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Version
Seitenelement, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 45 mm
Order No.
1137730000
Type
CH20M45 S 3P/3P BK 2010
GTIN (EAN)
4032248919444
VPE
6 Stück

Abmessungen und Gewichte

Depth
105,3 mm
Tiefe (inch)
4,146 inch
Height
22,8 mm
Höhe (inch)
0,898 inch
Width
45 mm
Breite (inch)
1,772 inch
Nettogewicht
19,5 g

Temperaturen

Ambient temperature
-25 °C…85 °C
Operating temperature range
-40...120 ℃
Feuchtigkeit
5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Material data

Basic material
Műanyag
Comparative Tracking Index (CTI)
600 ≤ CTI
Insulating material
PA 66 GF 30
Insulating material group
I
Surface finish
unbehandelt
UL 94 flammability rating
V-0

Dati generali

Colour
black
Colour chart (similar)
RAL 9011
Encapsulation option
Nein
Protection degree
IP20 im verbauten Zustand

Bauteileigenschaften

Escotadura como preparación para puerto funcional integrada
Nein
Number of connection levels
3
Número de aberturas de ventilación
0
Número de enchufes para conectores hembra
6
Número de polos, máx.
24

Klassifikationen

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-02
ECLASS 15.0
27-19-06-02
