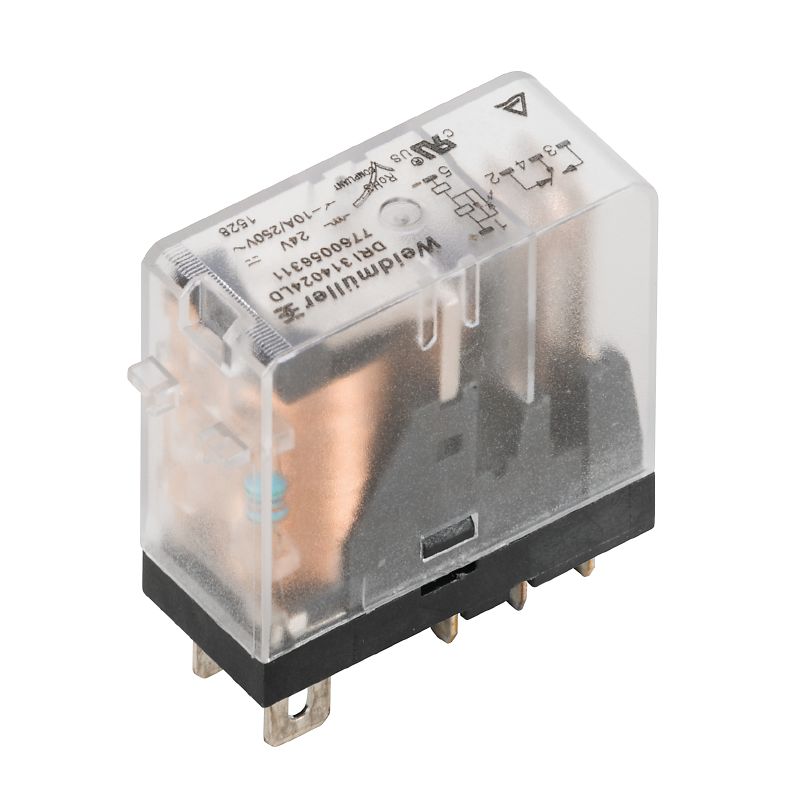

DRI314730
D-SERIES DRI, Relé, Érintkezők száma: 1, Váltóérintkező AgSnO, Névleges vezérlőfeszültség: 230 V AC, Folytonos áram: 10 A, Flat blade connections (4.7 mm x 0.5 mm), Ellenőrző gomb elérhető: No
Tulajdonságok
| Változat | D-SERIES DRI, Relé, Érintkezők száma: 1, Váltóérintkező AgSnO, Névleges vezérlőfeszültség: 230 V AC, Folytonos áram: 10 A, Flat blade connections (4.7 mm x 0.5 mm), Ellenőrző gomb elérhető: No |
| Rendelési szám | 7760056302 |
| Típus | DRI314730 |
| GTIN (EAN) | 6944169740077 |
| Qty. | 20 Darab |
| Mélység | 28 mm |
| Mélység (coll) | 1,102 inch |
| Magasság | 31 mm |
| Magasság (coll) | 1,22 inch |
| Szélesség | 13 mm |
| Szélesség (coll) | 0,512 inch |
| Nettó tömeg | 19 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...55 °C |
| Páratartalom | 35...85 % rel. páratartalom, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tanúsítvány száma (cURus) | E312083 |
| Névleges vezérlőfeszültség | 230 V AC |
| Névleges áram, AC | 4,9 mA |
| Névleges teljesítmény | 1,1 VA |
| Tekercsellenállása | 23500 Ω ± 10 % |
| Állapotjelző | Nem |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 10 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Max. kapcsolási feszültség, DC | 250 V |
| Min. kapcsolási teljesítmény |
10 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| AC kapcsolási teljesítmény (ohmos), max. | 2500 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 240 W @ 24 V |
| Bekapcsolási késleltetés | ≤ 15 ms |
| Kikapcsolási késleltetés | ≤ 10 ms |
| Érintkező típusa | 1 Váltóérintkező (AgSnO) |
| Mechanikai élettartam | 10 x 106 kapcsolási ciklusok |
| Ellenőrző gomb elérhető | No |
| Mechanical switch position indicator | Nem |
| Szín | Áttetsző |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 300 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Szigetelőanyag csoport | IIIa |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 4 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 5 kVeff / 1min |
| Nyitott érintkező átütési szilárdsága | 1 kVeff / 1 min |
| Lökőfeszültség | 5 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cURus) | E312083 |
| Vezetékcsatlakozás-technika | Flat blade connections (4.7 mm x 0.5 mm) |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35367) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66514) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056302) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056302) |
| User Documentation | [FL_D-SERIES_DRI1CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306025) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E312083 |
