DRM270615LT
D-SERIES DRM, Relé, Érintkezők száma: 2, Váltóérintkező, AgNi aranyozott, Névleges vezérlőfeszültség: 115 V AC, Folytonos áram: 10 A, Dugaszolható csatlakozás
Cikkszám
7760056075
Tulajdonságok
| Változat | D-SERIES DRM, Relé, Érintkezők száma: 2, Váltóérintkező, AgNi aranyozott, Névleges vezérlőfeszültség: 115 V AC, Folytonos áram: 10 A, Dugaszolható csatlakozás |
| Rendelési szám | 7760056075 |
| Típus | DRM270615LT |
| GTIN (EAN) | 4032248855803 |
| Qty. | 20 Darab |
| Mélység | 35,7 mm |
| Mélység (coll) | 1,406 inch |
| Magasság | 27,4 mm |
| Magasság (coll) | 1,079 inch |
| Szélesség | 21 mm |
| Szélesség (coll) | 0,827 inch |
| Nettó tömeg | 35,1 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...55 °C |
| Páratartalom | 35...85 % rel. páratartalom, páralecsapódás nélkül |
| REACH SVHC | / |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| Tanúsítvány száma (cURus) | E312083 |

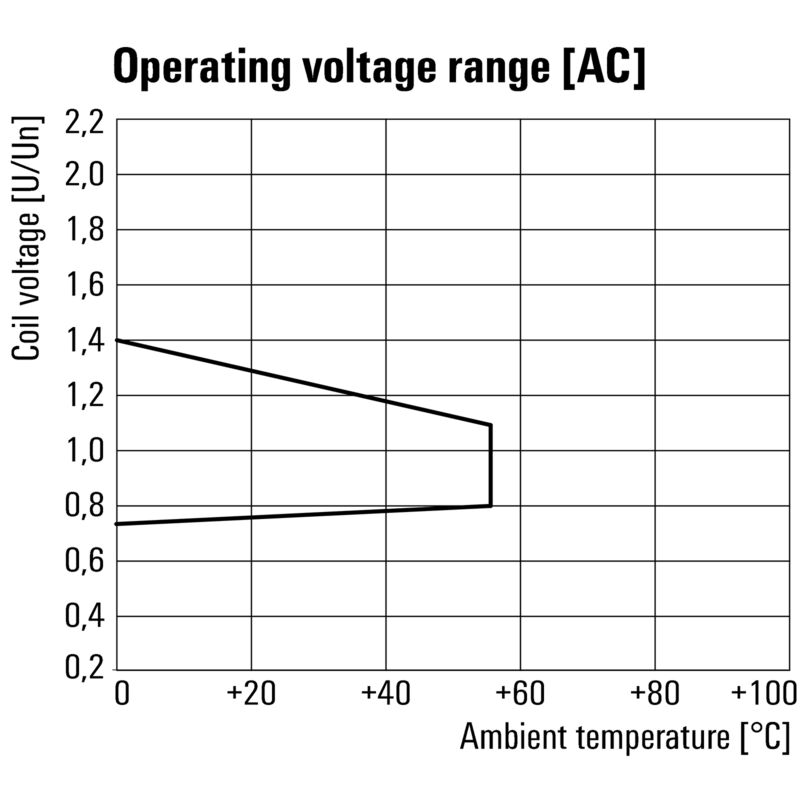

| Névleges vezérlőfeszültség | 115 V AC |
| Névleges áram, AC |
12,6 mA (50 Hz)
10,8 mA (60 Hz) |
| Névleges teljesítmény | 1,0...1,2 VA (60HZ) |
| Tekercsellenállása | 4340 Ω ± 10 % |
| Tekercs tűrése | 10 % |
| Állapotjelző | Piros LED |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 10 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Min. kapcsolási teljesítmény |
10 mA @ 12 V
100 mA @ 5 V |
| Bekapcsolási áram | 20 A / 50 ms |
| AC kapcsolási teljesítmény (ohmos), max. | 2500 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 240 W @ 24 V |
| Bekapcsolási késleltetés | < 20 ms |
| Kikapcsolási késleltetés | < 20 ms |

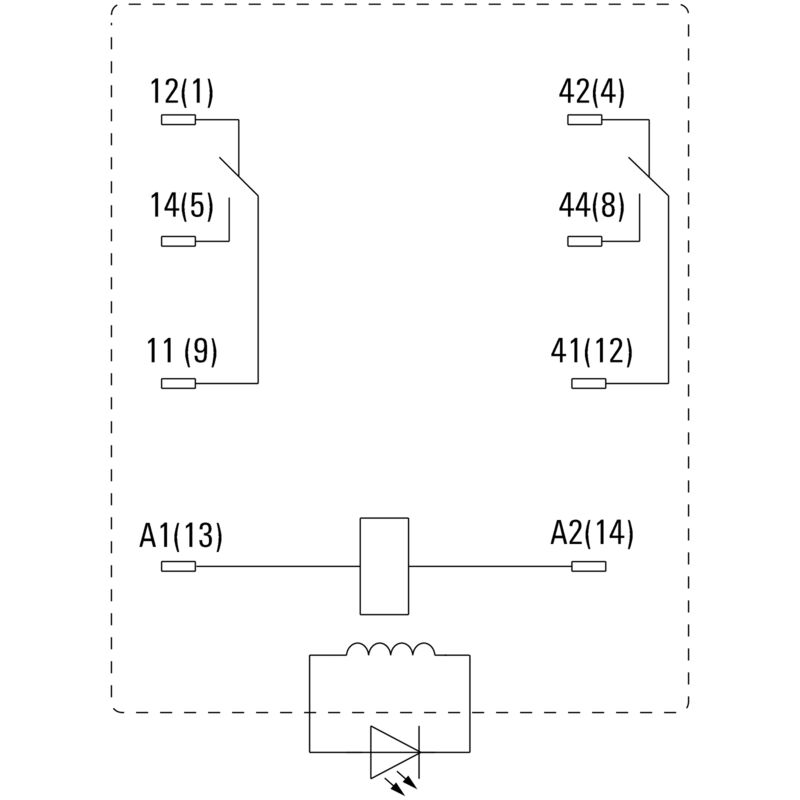

| Érintkező típusa | 2 Váltóérintkező (AgNi aranyozott) |
| Mechanikai élettartam | 20 x 106 kapcsolási ciklusok |
| Ellenőrző gomb elérhető | Igen |
| Ellenőrző gomb változata |
Rögzíthető állású tesztgomb
Tesztgomb, mint nyomógomb |
| Mechanical switch position indicator | Igen |
| Szín | Áttetsző |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 250 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 5,5 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 1,8 kVeff / 1 min. |
| Szomszédos érintkezők átütési szilárdsága | 1 kVeff / 1 min |
| Nyitott érintkező átütési szilárdsága | 1 kVeff / 1 min |
| Lökőfeszültség | 6 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cURus) | E312083 |
| Vezetékcsatlakozás-technika | Dugaszolható csatlakozás |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66453) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056075) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056075) |
| Product Change Notification |
[291156](https://mdcop.weidmueller.com/mediadelivery/asset/900_291156)
[291157](https://mdcop.weidmueller.com/mediadelivery/asset/900_291157) |
| User Documentation | [FL_D-SERIES_DRM2CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306030) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E312083 |
