DRMKIT 24VDC 4CO LD
D-SERIES DRM, Relémodul, Érintkezők száma: 4, Váltóérintkező AgNi aranyozott, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 5 A, Csavaros csatlakozás, Ellenőrző gomb elérhető: No
Cikkszám
1542410000
Tulajdonságok
| Változat | D-SERIES DRM, Relémodul, Érintkezők száma: 4, Váltóérintkező AgNi aranyozott, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 5 A, Csavaros csatlakozás, Ellenőrző gomb elérhető: No |
| Rendelési szám | 1542410000 |
| Típus | DRMKIT 24VDC 4CO LD |
| GTIN (EAN) | 4050118347241 |
| Qty. | 10 Darab |

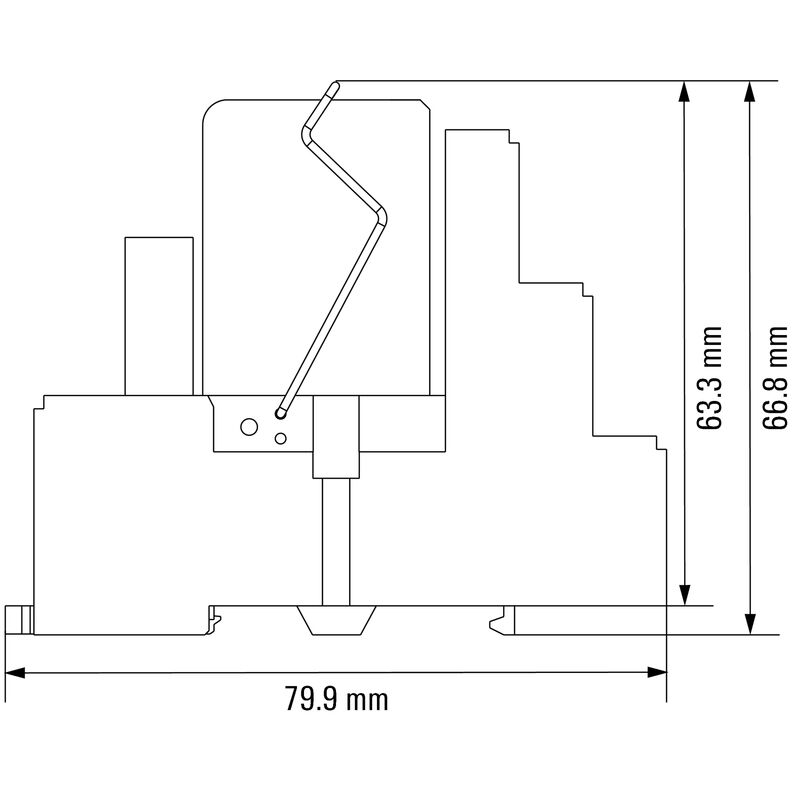

| Mélység | 66,8 mm |
| Mélység (coll) | 2,63 inch |
| Magasság | 79,9 mm |
| Magasság (coll) | 3,146 inch |
| Szélesség | 27,2 mm |
| Szélesség (coll) | 1,071 inch |
| Nettó tömeg | 93,35 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...60 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 611f3393-31e7-4ef5-8360-95619a629f27 |
| Névleges vezérlőfeszültség | 24 V DC |
| Névleges áram, DC | 36.9 mA |
| Névleges teljesítmény | 0,9 W |
| Tekercsellenállása | 630 Ω ± 10 % |
| Állapotjelző | Zöld világítódióda |

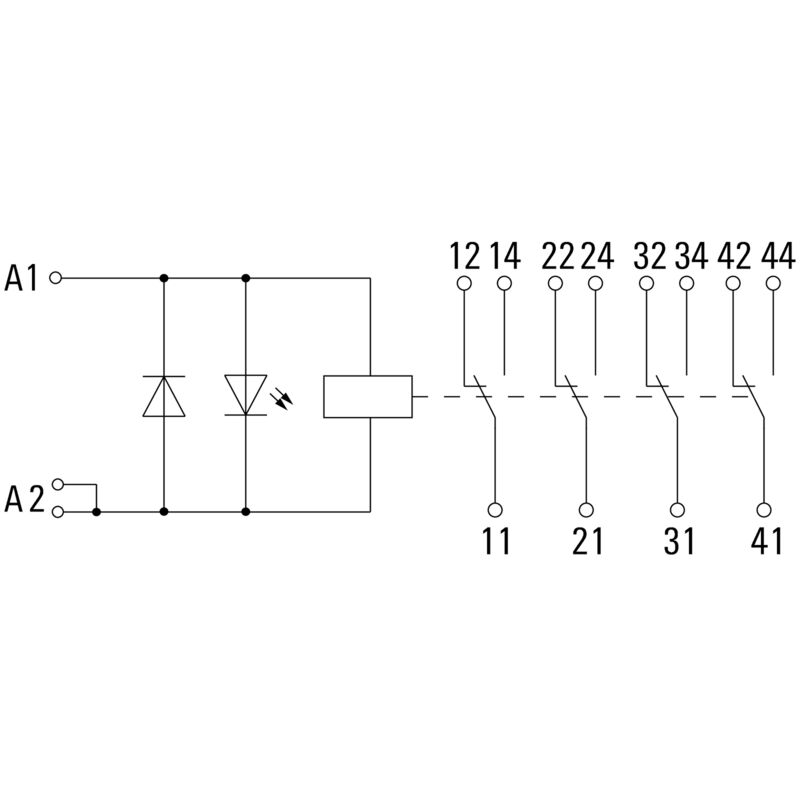

| Védőáramkör | Csillapító dióda |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 5 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Min. kapcsolási teljesítmény |
10 mA @ 12 V
100 mA @ 5 V |
| Bekapcsolási áram | 10 A / 50 ms |
| AC kapcsolási teljesítmény (ohmos), max. | 1250 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 120 W @ 24 V |
| Bekapcsolási késleltetés | <20 ms |
| Kikapcsolási késleltetés | <20 ms |
| Érintkező típusa | 4 Váltóérintkező (AgNi aranyozott) |
| Mechanikai élettartam | 20 x 106 kapcsolási ciklusok |
| Sín | TS 35 |
| Ellenőrző gomb elérhető | No |
| Mechanical switch position indicator | Igen |
| Szín | fekete |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 250 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Szigetelőanyag csoport | C |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 5,5 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 1,8 kVeff / 1 min. |
| Szomszédos érintkezők átütési szilárdsága | 1 kVeff / 1 min |
| Nyitott érintkező átütési szilárdsága | 1 kVeff / 1 min |
| Lökőfeszültség | 4,8 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítványszám (cURus) relé | E312083 |
| Tanúsítványszám (cURus) aljzat | E312083 |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 7 mm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Meghúzási nyomaték, max. | 0,7 Nm |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 2,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, két rögzíthető vezeték, min. | 0,5 mm² |
| vezetékkeresztmetszet, finomsodratú, két rögzíthető vezeték, max. | 1 mm² |
| Kés mérete | size PH1 |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35466) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54329) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1542410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1542410000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |   |
| ROHS | Megfelel |
