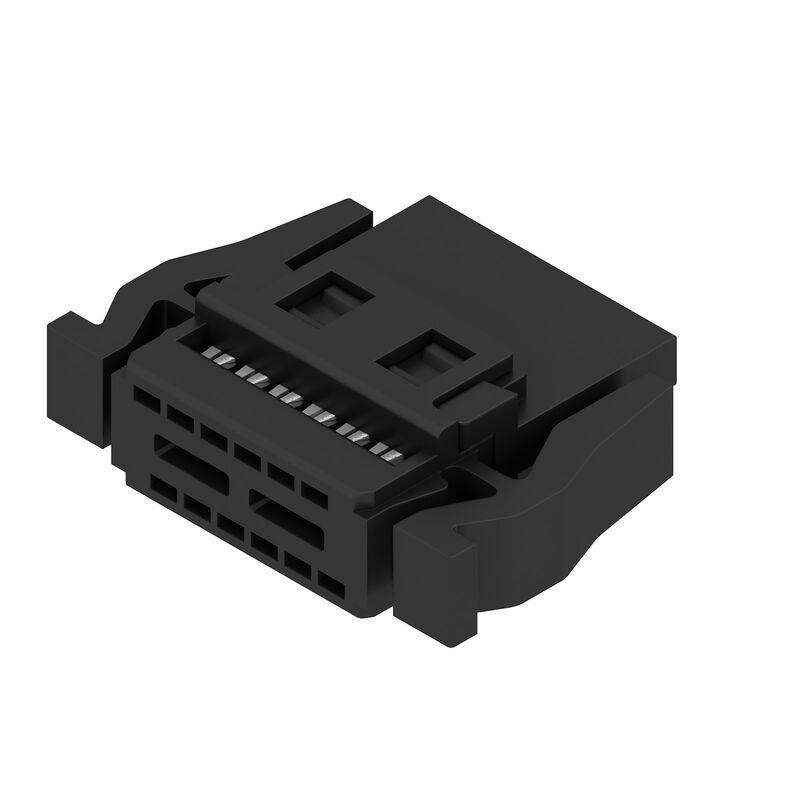

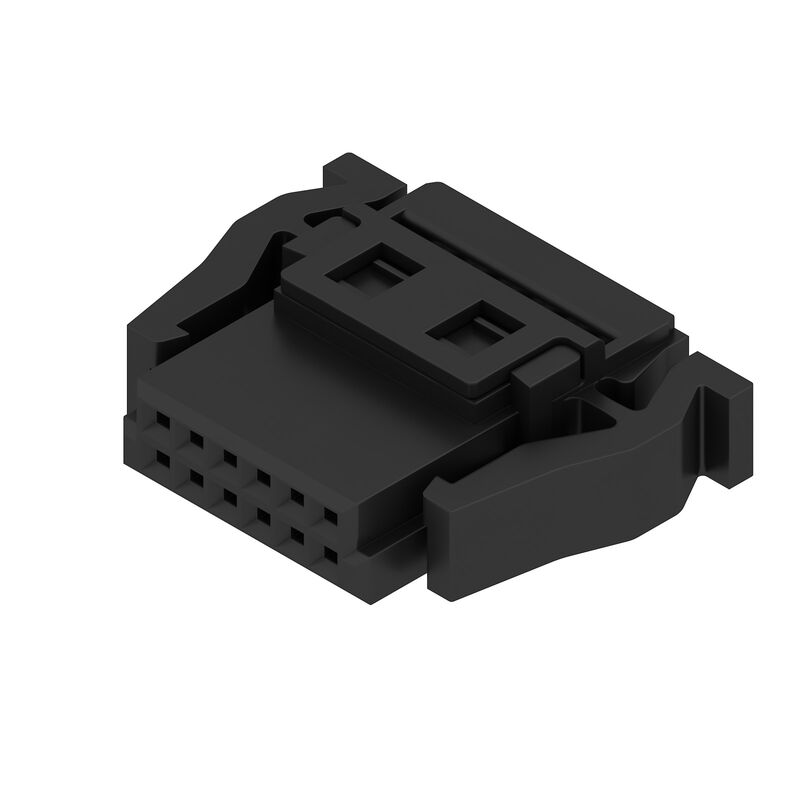

Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 1.27 mm, Počet pólů: 12, Zásobník (ruční montáž)

N.º de artículo 2747520000
Descargar hoja de datos Mérnöki támogatás Termékletöltések
Accesorios 1 Contrapiezas 3 Productos relacionados 9
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle UL 1977 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 1.27 mm, Počet pólů: 12, Zásobník (ruční montáž)
Číslo objednávky
2747520000
Typ
FFP D1/12H S1 B TY
GTIN (EAN)
4050118895940
Množství
100 ks
Údaje výrobku
IEC: / 1.9 A
UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol
Balení
Zásobník (ruční montáž)
Stav objednávky
Tento produkt v budoucnu už nebude k dispozici.
Poslední datum objednávky
/Date(1798671600000)/

Rozměry a hmotnosti

Hloubka
5,6 mm
Hloubka (v palcích)
0,22 inch
Výška
14,05 mm
Výška (v palcích)
0,553 inch
Šířka
15,4 mm
Šířka (v palcích)
0,606 inch
Čistá hmotnost
1,646 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Skupina produktů
Signál OMNIMATE – mezi deskami
Typ připojení
Připojení s odstraněním izolace (IDC)
Metoda připojení vodiče
IDC svorka
Rozteč v mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Směr výstupu vodiče
90°/270°
Počet pólů
12
Počet řad
1
Množství řady kolíků
2
Stupeň krytí
IP20
Objemový odpor
<25 mΩ
Plugging cycles
500
Plugging force/pole, max.
0,6 N
Pulling force/pole, max.
0,6 N

Údaje o materiálu

Изоляционный материал
LCP
Barwny
černá
컬러 차트(유사)
RAL 9011
절연재 그룹
IIIa
Odpor izolace
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina
Contact surface
Ni/Au
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-55 °C
Operating temperature, max.
125 °C

Vodiče vhodné k připojení

przekrój przyłącza przewodu AWG, min.
AWG 30/1, 30/7
결선 단면규격 AWG, 최대
AWG 30/1, 30/7
Diametro esterno dell'isolamento, min.
0,55 mm
Vnější průměr izolace, max.
0,75 mm

Jmenovité údaje podle IEC

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
1,9 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
2,3 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
2,5 A
Luftsträcka, min.
0,4 mm
Povrchová vzdálenost, min.
0,4 mm

Jmenovité údaje podle UL 1977

Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Jmenovité napětí (UL 1977) (zastaralé)
150 V
Jmenovitý proud (UL 1977) (zastaralé)
1 A
AWG vodič, min. (UL 1977)
30 sol
AWG vodič, max. (UL 1977)
30 sol

Balení

Balení
Zásobník (ruční montáž)
Délka VPE
181 mm
Šířka VPE
118 mm
Výška VPE
55 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
