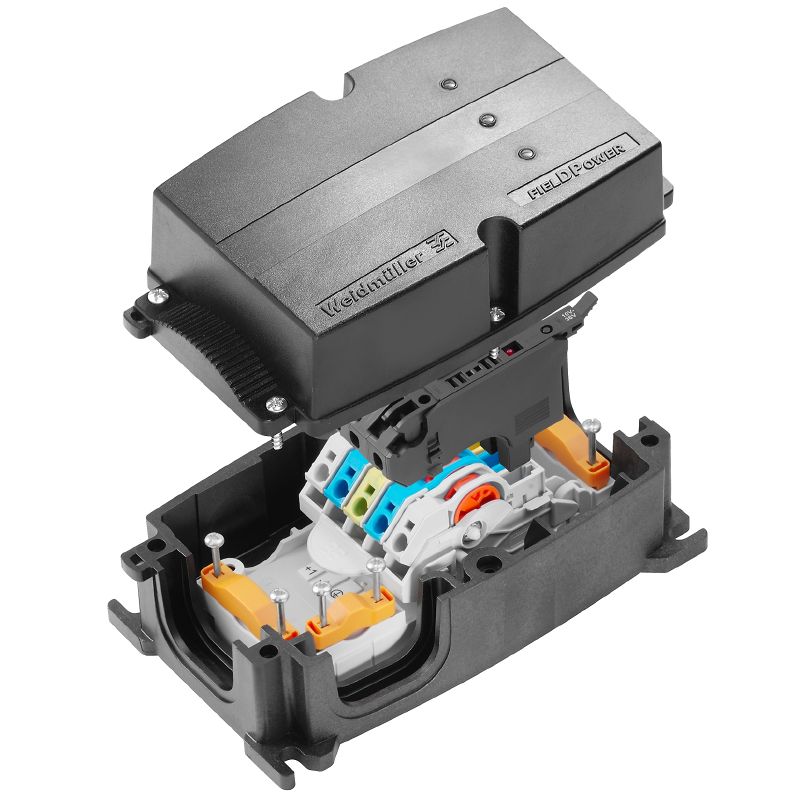

FP BOX FUSE DC

FieldPower® teljesítményelosztó doboz, DC, IP65, kész állapotban, üvegszál erősítésű polikarbonát, IDC-csupaszolás nélküli csatlakozás, PUSH IN, Biztosítós

Cikkszám 8000007924

Tulajdonságok

Általános rendelési adatok

Változat	FieldPower® teljesítményelosztó doboz, DC, IP65, kész állapotban, üvegszál erősítésű polikarbonát, IDC-csupaszolás nélküli csatlakozás, PUSH IN, Biztosítós
Rendelési szám	8000007924
Típus	FP BOX FUSE DC
GTIN (EAN)	4050118195439
Qty.	1 Darab

Méretek és tömegek

Mélység	86 mm
Mélység (coll)	3,386 inch
Szélesség	104 mm
Szélesség (coll)	4,094 inch
Nettó tömeg	700 g

Hőmérsékletek

Tárolási hőmérséklet	-40 °C...85 °C
Üzemi hőmérséklet	-40 °C...55 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	7cI
REACH SVHC	Potassium perfluorobutane sulfonate 29420-49-3
SCIP	5f19cd84-8946-4797-9386-3ac323b95c10

Rögzítési kapacitás

Csatlakoztatási adatok - dugaszcsatlakozó	Vezetékcsatlakozás-technika: PUSH IN Működtető szerszám hegyének szélessége: 3,0 x 0,5 mm Csupaszolási hossz: 12 mm Pólusok száma: 5 Tömör vezeték csatlakozási keresztmetszet, max.: 4 mm² Tömör vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Többeres vezeték csatlakozási keresztmetszet, max.: 4 mm² Többeres vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Finomsodratú vezeték csatlakozási keresztmetszet, max.: 4 mm² Finomsodratú vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.: 4 mm² Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Vezeték csatlakozási keresztmetszet érvéghüvellyel: Érvéghüvely típusa: 12 mm műanyag gallérral Szabványos: DIN 46228/1 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 4 mm² Érvéghüvely típusa: 12 mm műanyag gallérral Szabványos: DIN 46228/4 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 4 mm² Érvéghüvely típusa: 8 mm műanyag gallérral Szabványos: DIN 46228/1 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 4 mm² Érvéghüvely típusa: 8 mm műanyag gallérral Szabványos: DIN 46228/4 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 4 mm² Érvéghüvely típusa: Iker érvéghüvelyek Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 4 mm²
Csatlakoztatási adatok - ág/betáplálás érintkező elem	Vezetékcsatlakozás-technika: PUSH IN Működtető szerszám hegyének szélessége: 0,6 x 3,5 mm Csupaszolási hossz: 14 mm Pólusok száma: 5 Tömör vezeték csatlakozási keresztmetszet, max.: 6 mm² Tömör vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Többeres vezeték csatlakozási keresztmetszet, max.: 6 mm² Többeres vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Finomsodratú vezeték csatlakozási keresztmetszet, max.: 10 mm² Finomsodratú vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.: 6 mm² Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.: 0,5 mm² Vezeték csatlakozási keresztmetszet érvéghüvellyel: Érvéghüvely típusa: 12 mm műanyag gallérral Szabványos: DIN 46228/1 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 6 mm² Érvéghüvely típusa: 12 mm műanyag gallérral Szabványos: DIN 46228/4 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 6 mm² Érvéghüvely típusa: 8 mm műanyag gallérral Szabványos: DIN 46228/1 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 6 mm² Érvéghüvely típusa: 8 mm műanyag gallérral Szabványos: DIN 46228/4 Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 6 mm² Érvéghüvely típusa: Iker érvéghüvelyek Keresztmetszet, min.: 0,5 mm² Keresztmetszet, max.: 6 mm²
Csatlakoztatási adatok - áramsín érintkező elem	Vezetékcsatlakozás-technika: IDC-csupaszolás nélküli csatlakozás Működtető szerszám hegyének szélessége: 0,6 x 3,5 mm Pólusok száma: 5 Tömör vezeték csatlakozási keresztmetszet, max.: 6 mm² Tömör vezeték csatlakozási keresztmetszet, min.: 1,5 mm² Többeres vezeték csatlakozási keresztmetszet, max.: 6 mm² Többeres vezeték csatlakozási keresztmetszet, min.: 2,5 mm² Finomsodratú vezeték csatlakozási keresztmetszet, max.: 6 mm² Finomsodratú vezeték csatlakozási keresztmetszet, min.: 2,5 mm² Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.: 6 mm² Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.: 2,5 mm²

Általános adatok

Szigetelőanyag	Polikarbonát
Ház anyaga	üvegszál erősítésű polikarbonát
Szilikon	Nem
Szín	fekete
Védelmi osztály	IP65 kész állapotban
UL 94 éghetőségi osztály	5VA
Fedélcsavarok nyomatéka	2 Nm
Fedél kiegészítő	TX20 csavar
Felszerelés típusa	Screw mounting Rögzítőfülek
Telepítési útmutató	Fedélcsavarok mellékelve
Funkció	Biztosítós
Kódolható	Igen Kódolt a védőföldelésen
Feszültség típusa	DC
Pólusszám (Szöveg)	5
Csatlakozások / pólusok száma	1
Vezetékcsatlakozás-technika	IDC-csupaszolás nélküli csatlakozás PUSH IN
Olvadóbiztosíték-betét	6,3 x 32 mm (1/4 x 1 1/4")
Vezeték kimeneti irány	90°
Hibajelző	Piros LED
Biztosítéktartó (biztosítékfoglalat)	Csuklós

Névleges adatok IEC szerint

Névleges adatok IEC szerint biztosíték dugaszhoz	Feszültségtípus: DC Szabványos: IEC 61984, IEC 60947-7-3 Rated voltage: 36 V Névleges lökőfeszültség: 6 kV Névleges áram: 12 A
Névleges adatok IEC szerint érintkező elemhez	Feszültségtípus: DC Szabványos: IEC 60947-7-1, IEC 60947-7-2 Rated voltage: 800 V Névleges lökőfeszültség: 8 kV Névleges áram (3 terhelt pólus): 41 A Névleges áram (4 terhelt pólus): 25 A

Névleges adatok UL szerint

Névleges adatok UL szerint biztosíték dugaszhoz	Rated voltage: 600 V Megjegyzés: UL-listás TC-ER kábelekkel történő használathoz AWG vezeték csatlakozási keresztmetszet, min.: AWG 16 AWG vezeték csatlakozási keresztmetszet, max.: AWG 12 Szabványos: UL 1059 Névleges áram: 20 A
Névleges adatok UL szerint érintkező elemhez	Szabványos: UL 1059 Megjegyzés: UL-listás TC-ER kábelekkel történő használathoz AWG vezeték csatlakozási keresztmetszet, max.: AWG 10 AWG vezeték csatlakozási keresztmetszet, min.: AWG 14 Rated voltage: 600 V Névleges áram: 30 A
Szabványok	nem UL engedélyezett

Letöltések

Approval/Certificate/Document of Conformity	[UL Certificate FieldPower® Box Fuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_261847) [Manufacturer's Declaration FieldPower® BOX, BOX FUSE and Terminal variants](https://mdcop.weidmueller.com/mediadelivery/asset/900_42270)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96102)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000007924)
Product Change Notification	[Product Change Notification FieldPower® box base](https://mdcop.weidmueller.com/mediadelivery/asset/900_90698) [Produktänderungsmitteilung FieldPower® Box Unterschale](https://mdcop.weidmueller.com/mediadelivery/asset/900_90699) [Technical change to FieldPower® (GHDE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_306319)
User Documentation	[Manual FieldPower® Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_252971) [Datasheet FieldPower® Box Fuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_252972)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC000214
ETIM 7.0	EC000214
ETIM 8.0	EC000214
ETIM 9.0	EC000214
ECLASS 9.0	27-14-24-09
ECLASS 9,1	27-14-24-09
ECLASS 10.0	27-14-24-09
ECLASS 11.0	27-14-24-09
ECLASS 12.0	27-14-24-09
ECLASS 13.0	27-14-24-09
ECLASS 14.0	27-14-24-09

Tanúsítványok

Jóváhagyások	![UL](/picture/UL.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (UL)	E310075
