Tulajdonságok

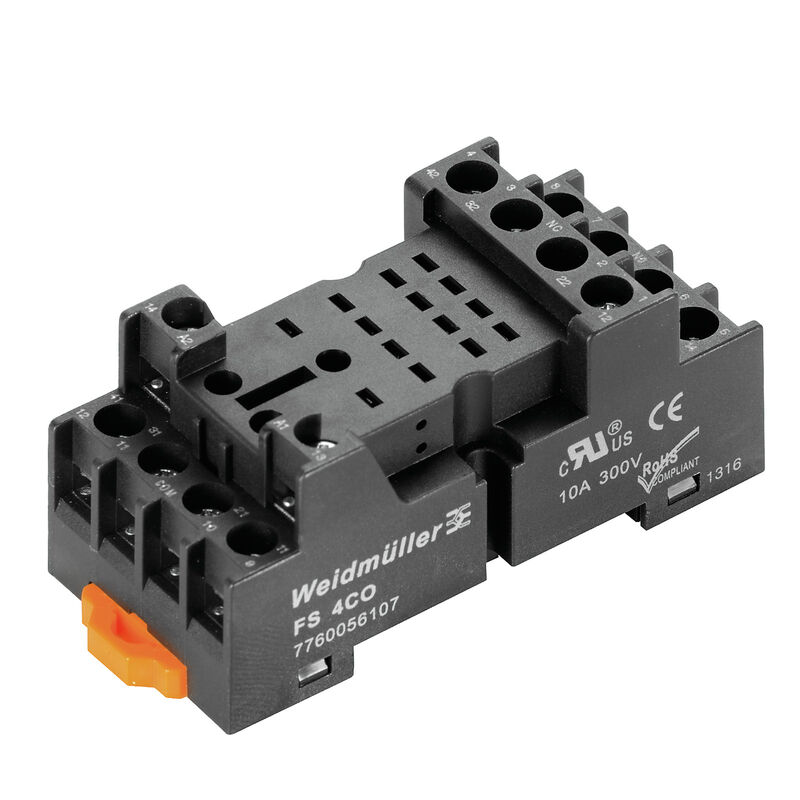

| Változat | D-SERIES DRM, Relé foglalat, Érintkezők száma: 4, Váltóérintkező, Folytonos áram: 10 A, Csavaros csatlakozás |
| Rendelési szám | 7760056107 |
| Típus | FS 4CO |
| GTIN (EAN) | 4032248855575 |
| Qty. | 10 Darab |
| Mélység | 28,9 mm |
| Mélység (coll) | 1,138 inch |
| Magasság | 70 mm |
| Magasság (coll) | 2,756 inch |
| Szélesség | 30,6 mm |
| Szélesség (coll) | 1,205 inch |
| Nettó tömeg | 47,2 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tanúsítvány száma (cURus) | E312083 |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 10 A |
| Max. kapcsolási feszültség, AC | 300 V |
| Érintkező típusa | 4 Váltóérintkező |
| Változat | lapos kialakítás |
| Sín | TS 35 |
| Szín | fekete |
| UL94 éghetőségi osztály, alkatrész |
|
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | II |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 4 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 2 kVeff / 1 min |
| Szomszédos érintkezők átütési szilárdsága | 2 kVeff / 1 min |
| Lökőfeszültség | 4 kV (1,2/50 µs) |
| Védelmi osztály | IP10 |
| Tanúsítvány száma (cURus) | E312083 |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 7 mm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Meghúzási nyomaték, max. | 0,8 Nm |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1,5 mm² |
| Vezetékcsatlakozás | M3 villás kábelsaru (szigetelt) |
| Kés mérete | size PH1 |
| Termékinformáció | The protection module (RC filter) RIM 3 110/230VAC LED with order no. 7760056045 is not compatible with this socket.For this socket, a cross connection is not available. |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66484) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056107) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056107) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9,1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E312083 |
