HDC 32B TSBU 1M40G CS

HDC 32B TSBU 1M40G CS

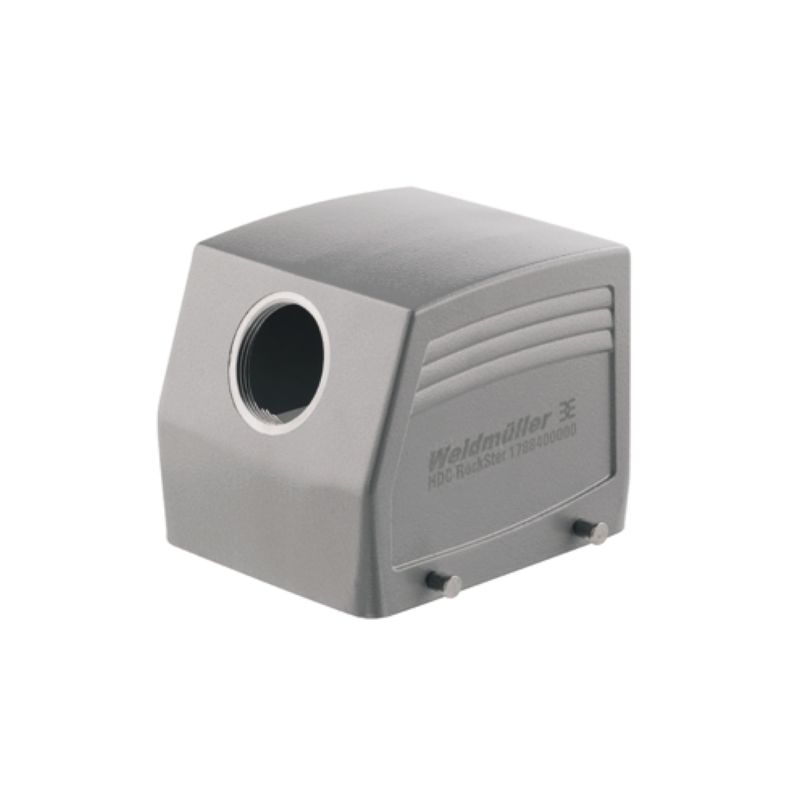

HDC pouzdra, Instalační velikost: 10, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup ze strany, Boční uzamykací svorka na dolní straně, Standardně, Velikost kabelových vstupů: M 40

ID výrobku 1221060000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 9 Příbuzné výrobky 3
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Rozměry Obecné údaje Verze Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
HDC pouzdra, Instalační velikost: 10, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup ze strany, Boční uzamykací svorka na dolní straně, Standardně, Velikost kabelových vstupů: M 40
Číslo objednávky
1221060000
Typ
HDC 32B TSBU 1M40G CS
GTIN (EAN)
4032248998173
Množství
1 ks

Rozměry a hmotnosti

Hloubka
94 mm
Hloubka (v palcích)
3,701 inch
Výška
79 mm
Výška (v palcích)
3,11 inch
Šířka
97 mm
Šířka (v palcích)
3,819 inch
Čistá hmotnost
334,4 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Rozměry

Celková délka pouzdra
94 mm
Kabelový vstup
se závitem
Výška pouzdra B
79 mm
Šířka pouzdra C
82,5 mm

Obecné údaje

EMC kryty
Ne
Hlavní materiál krytu
tlakově litý hliník
Materiál zajišťovacího prvku
Nerezavějící ocel
Provedení povrchu
Práškové lakování
Stupeň krytí
IP65
v zapojeném stavu
Utahovací moment
2 Nm

Verze

Barva (RAL)
RAL 5015
BG
10
Cable entry
se závitem
Couple de serrage
2 Nm
Design of locking system
Boční uzamykací svorka na dolní straně
Felső kábelbevezetések száma
0
Installationsstorlek
10
Numero entrate cavo laterali
1
Počet kabelových průchodek
0
Size of cable entries
M 40
Tapa
bez krytu
Top part/bottom part/lid
horní část
Typ
Zástrčka
Těsnění
bez těsnění
Vhodné pro systém ModuPlug®
Ano
Конструкция
Standardně
하우징 디자인
Kabelový vstup ze strany

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
