Tulajdonságok
| Változat | HDC-betét, Hüvely, 250 V, 10 A, Pólusszám: 42, Krimpelhető csatlakozás, Méret: 4 |
| Rendelési szám | 1651180000 |

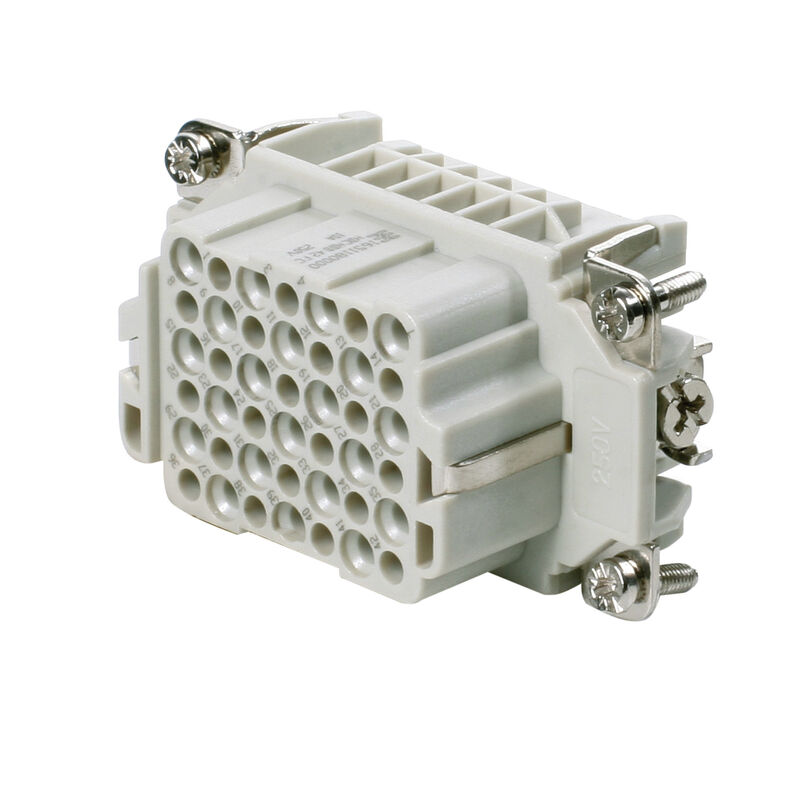

| Típus | HDC HDD 42 FC |
| GTIN (EAN) | 4008190299781 |
| Qty. | 1 Darab |
| Mélység | 64 mm |
| Mélység (coll) | 2,52 inch |
| Magasság | 33 mm |
| Magasság (coll) | 1,299 inch |
| Szélesség | 34 mm |
| Szélesség (coll) | 1,339 inch |
| Nettó tömeg | 54 g |
| Hőmérsékleti határérték | -40 °C ... 125 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Vegyszerállóság |
|
| Alap teljes hossza | 64 mm |
| Aljzat magassága | 33 mm |
| Szélesség | 34 mm |
| Alacsony füstképződés a DIN EN 45545-2 szerint | Igen |
| Anyag | Rézötvözet |
| BG | 4 |
| Csatlakozás típusa | Krimpelhető csatlakozás |
| Dugaszolási ciklusok, arany | ≥ 500 |
| Dugaszolási ciklusok, ezüst | ≥ 500 |
| Méret | 4 |
| Névleges feszültség (DIN EN 61984) | 250 V |
| Névleges feszültség az UL/CSA szerint | 600 V AC/DC |
| Névleges lökőfeszültség (DIN EN 61984) | 4 kV |
| Névleges áram (DIN EN 61984) | 10 A |
| Névleges áramerősség (cUR) |
|
| Névleges áramerősség (UR) |
|
| Pólusszám | 42 |
| Sorozat | HDD |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 1010 Ω |
| Szigetelőanyag | PC üvegszál-erősítéssel (UL listás és vasúti tanúsítással) |
| Szigetelőanyag csoport | IIIa |
| Szín | bézs |
| Térfogati ellenállás | ≤4 mΩ |
| Típus | Hüvely |
| UL 94 éghetőségi osztály | V-0 |
| Vezeték-keresztmetszet | 2,5 mm² |
| Csatlakozás típusa PE | Csavaros csatlakozás |
| Csupaszolási hossz, PE-csatlakozás | 10 mm |
| Kés mérete, hornyos (PE-csatlakozás) |
SD 0.6 x 3.5
SD 0.8 x 4.0 |
| Névleges keresztmetszet | 2,5 mm² |
| PE-csatlakozás max. meghúzási nyomatéka | 1,5 Nm |
| PE-csatlakozás min. meghúzási nyomatéka | 1,2 Nm |
| Rögzítőcsavar | M 4 |
| Vezeték keresztmetszet, AWG (PE), max. | AWG 14 |
| Vezeték keresztmetszet, AWG (PE), min. | AWG 20 |
| Anyag | Rézötvözet |
| BG | 4 |
| Csatlakozás típusa | Krimpelhető csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 8 mm |
| Méret | 4 |
| Térfogati ellenállás | ≤4 mΩ |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 2,5 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,5 mm² |
| Vezeték-keresztmetszet, max. | 2,05 mm² |
| Vezeték-keresztmetszet, min. | 0,14 mm² |
| Approval/Certificate/Document of Conformity | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73346) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1651180000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651180000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9,1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E92202 |
