HDC HE 16 MP EXI
HDC HE 16 MP EXI

HDC HE 16 MP EXI

HDC-betét, Dugó, 500 V, 5 A, Pólusszám: 16, PUSH IN, Telepítési szerkezeti méret: 6

Cikkszám 3001250000
Adatlap letöltése Tervezési támogatás
Tartozékok 4 Tartozéka 3 Kapcsolódó termékek 2
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Méret Általános adatok PE csatlakozási adatok Változat Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat

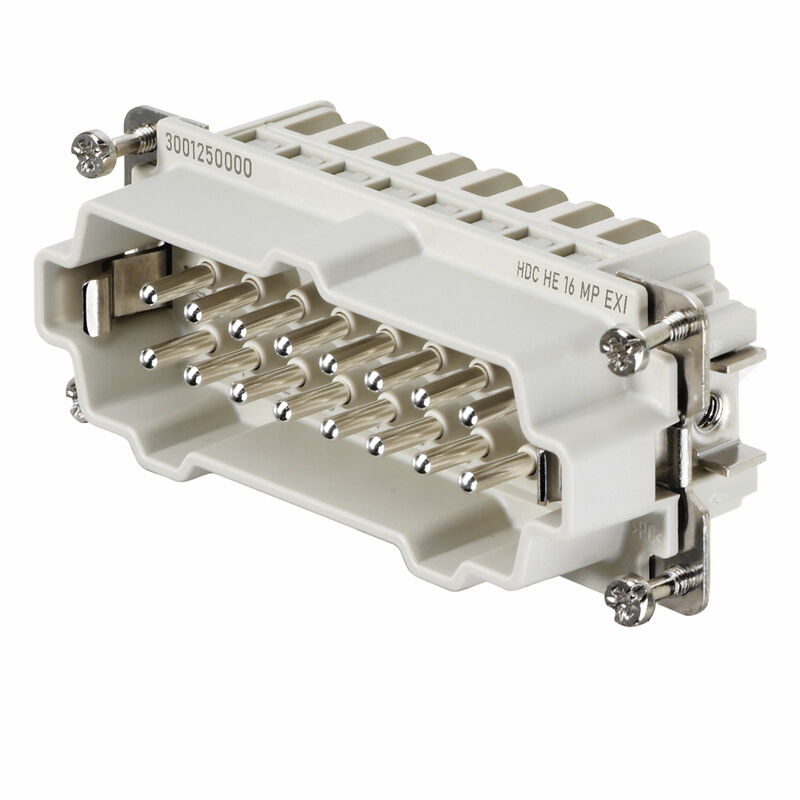

HDC-betét, Dugó, 500 V, 5 A, Pólusszám: 16, PUSH IN, Telepítési szerkezeti méret: 6
Rendelési szám
3001250000
Típus
HDC HE 16 MP EXI
GTIN (EAN)
4099986902350
Qty.
1 Darab

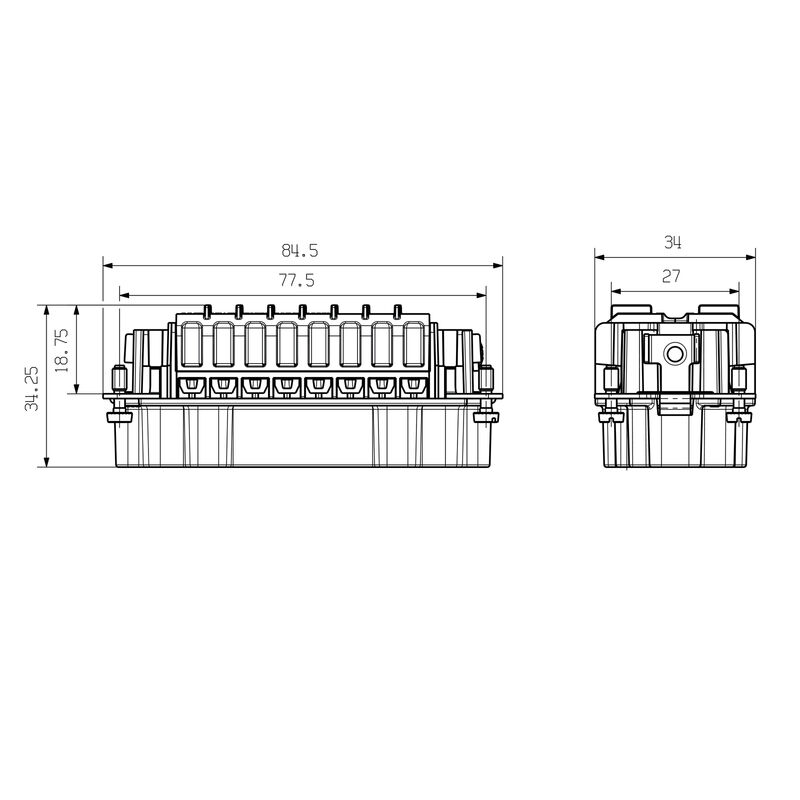

Méretek és tömegek

Mélység
84,5 mm
Mélység (coll)
3,327 inch
Magasság
34,3 mm
Magasság (coll)
1,35 inch
Szélesség
34 mm
Szélesség (coll)
1,339 inch
Nettó tömeg
78 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

Méret

Alap teljes hossza
84,5 mm
Aljzat magasság
33,8 mm
Szélesség
34 mm

Általános adatok

Alacsony füstképződés a DIN EN 45545-2 szerint
Igen
Alapanyag
Rézötvözet
BG
6
Csatlakozás típusa
PUSH IN
Dugaszolási ciklusok, ezüst
≥ 500
Felületi minőség
Ezüst-passzivált
Jelérintkezők száma
0
Meghúzási nyomaték (PE csatlakozás), max.
1,5 Nm
Meghúzási nyomaték (PE csatlakozás), min.
1,2 Nm
Névleges feszültség (DIN EN 61984)
500 V
Névleges áram (DIN EN 61984)
5 A
Pólusszám
16
Sorozat
HE
Szennyezés súlyossága
3
Szigetelési ellenállás
1010 Ω
Szigetelőanyag
PC üvegszál-erősítéssel (UL listás és vasúti tanúsítással)
Szigetelőanyag csoport
IIIa
Szín
bézs
Telepítési szerkezeti méret
6
Tápérintkezők száma
16
Térfogati ellenállás
≤2 mΩ
Típus
Dugó
UL 94 éghetőségi osztály
V-0
Robbanás elleni védelem típusa
II 2G Ex ib IIC T6 Gb

PE csatlakozási adatok

Csatlakozás típusa PE
Csavaros csatlakozás
Csupaszolási hossz (PE-csatlakozás)
10 mm
Kés mérete, hornyos (PE-csatlakozás)
SD 0.8 x 4.0
Meghúzási nyomaték (PE csatlakozás), max.
1,5 Nm
Meghúzási nyomaték (PE csatlakozás), min.
1,2 Nm
Névleges keresztmetszet
4 mm²
Rögzítőcsavar
M 4
Vezeték keresztmetszet, AWG (PE), max.
AWG 12
Vezeték keresztmetszet, AWG (PE), min.
AWG 20

Változat

Alapanyag
Rézötvözet
BG
6
Csatlakozás típusa
PUSH IN
Csupaszolási hossz (névleges csatlakozás)
10 mm
Felületi minőség
Ezüst-passzivált
Kés mérete, hornyos (csavaros csatlakozás)
SD 0.5 x 3.0
Telepítési szerkezeti méret
6
Térfogati ellenállás
≤2 mΩ
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1,5 mm²
Vezeték keresztmetszet, tömör, max.
2,5 mm²
Vezeték keresztmetszet, tömör, min.
0,5 mm²
Vezeték-keresztmetszet, max.
2,5 mm²
Vezeték-keresztmetszet, min.
0,5 mm²

Besorolások

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
