Tulajdonságok

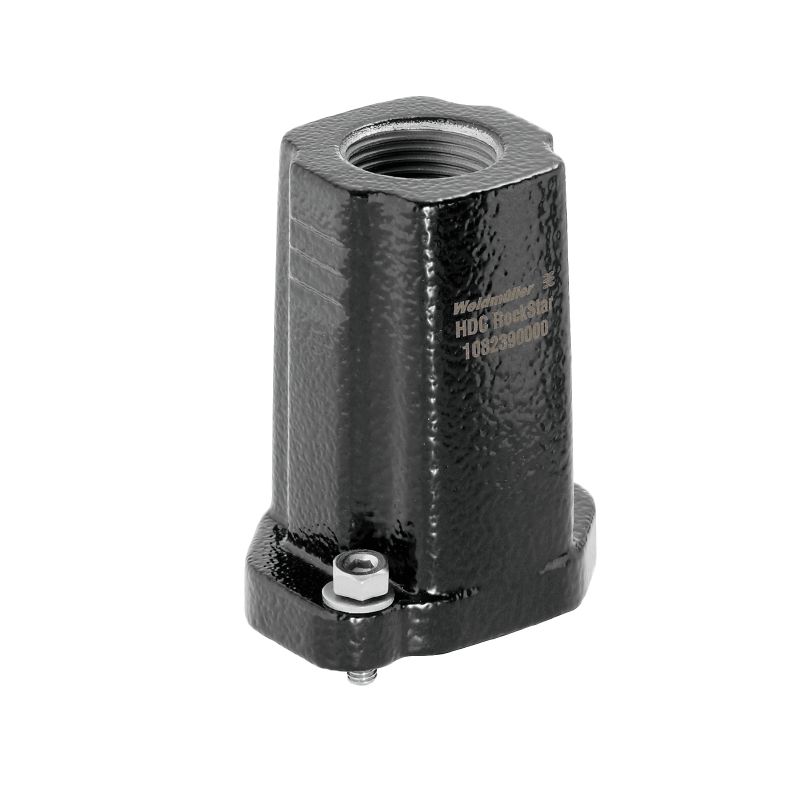

| Változat | HDC-házak, Méret: 1, Védelmi osztály: IP66 (bedugaszolt állapotban), IP69K, IP68 (bedugaszolt állapotban), Dugóház, Rögzítő kengyeles csatlakozás, Standard, Kábelbevezetések mérete: M 20 |
| Rendelési szám | 1082390000 |
| Típus | HDC IP68 04A TOS 1M20 |
| GTIN (EAN) | 4032248845491 |
| Qty. | 1 Darab |
| Mélység | 50 mm |
| Mélység (coll) | 1,968 inch |
| Magasság | 60 mm |
| Magasság (coll) | 2,362 inch |
| Szélesség | 36 mm |
| Szélesség (coll) | 1,417 inch |
| Nettó tömeg | 96 g |
| Hőmérsékleti határérték | -50 °C ... 125 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Vegyszerállóság |
|
| B ház magasság | 60 mm |
| Ház teljes hossza | 50 mm |
| Kábelbevezetés | menetes |
| ENT házak | Igen |
| Felületi minőség | Porbevonatos |
| Ház fő anyaga | alumínium présöntvény |
| Meghúzási nyomaték | 2,2 Nm |
| Rögzítőelem anyaga | Nemesacél, rozsdamentes |
| Védelmi osztály |
IP66 (bedugaszolt állapotban)
IP69K IP68 (bedugaszolt állapotban) |
| Belső menet | M 20 |
| BG | 1 |
| Felső kábelbevezetések száma | 1 |
| Felső rész/alsó rész/fedél | felső rész |
| Ház kivitele | Dugóház |
| Kivitel | Standard |
| Kábelbevezetés | menetes |
| Kábelbevezetések mérete | M 20 |
| Meghúzási nyomaték | 2,2 Nm |
| Méret | 1 |
| Oldalsó kábelbevezetések száma | 0 |
| Rögzítőrendszer kivitele | Rögzítő kengyeles csatlakozás |
| Suitable for ModuPlug® | Nem |
| Szorítós változat | Rögzítő kengyeles csatlakozás |
| Szín (RAL) | RAL 9011 |
| Típus | Dugó |
| Approval/Certificate/Document of Conformity | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79342) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1082390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1082390000) |
| Product Change Notification |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9,1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Jóváhagyások |   |
| ROHS | Megfelel |
